Viessmann Vitosol 200-T SPE [2/4] Описание изделия

Viessmann Vitosol 200-T SPE [2/4] Описание изделия

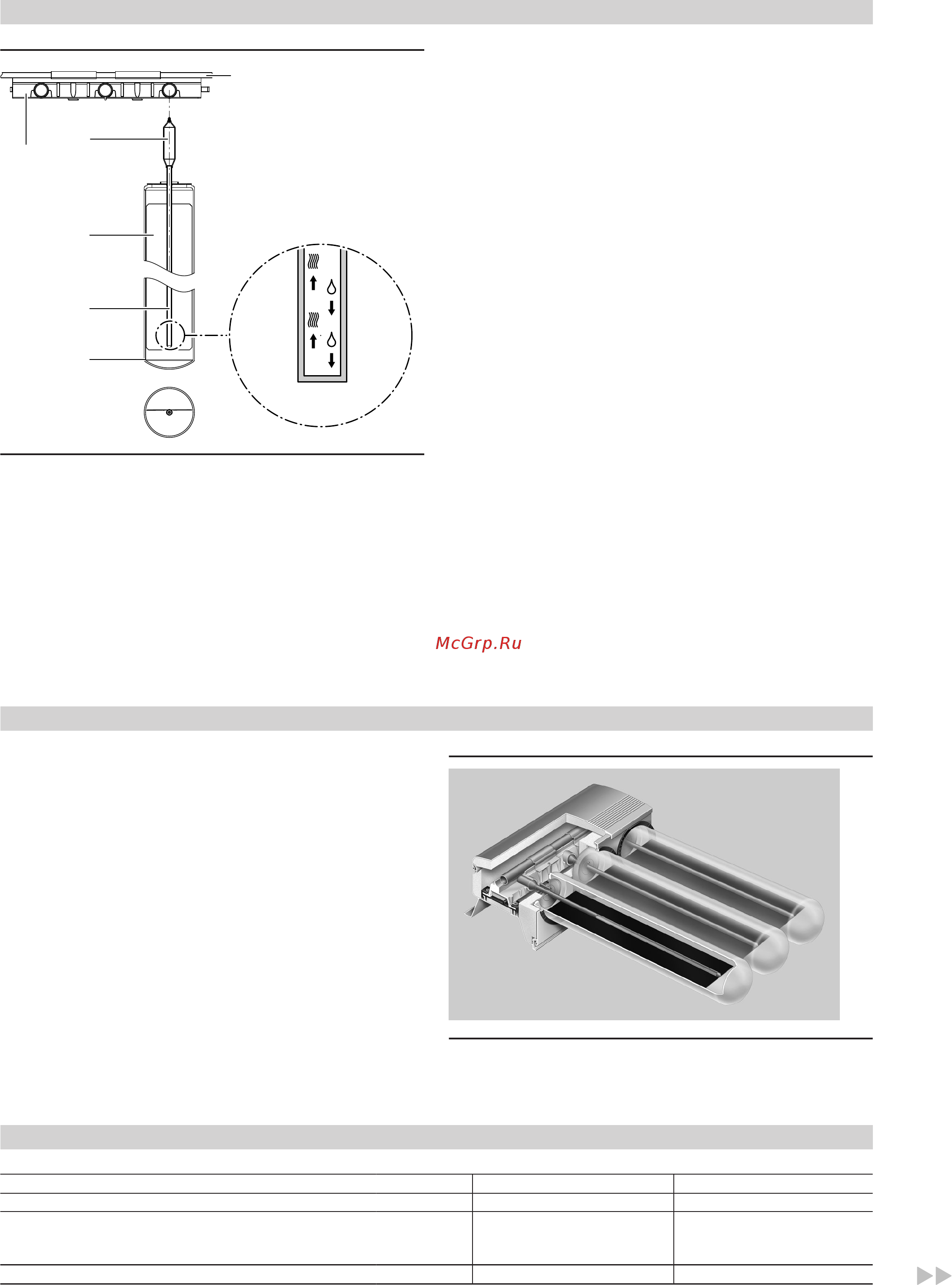

A
C
D
E
F
B
A
Медно-алюминиевый теплообменный блок
B
Медный коллектор
C
Конденсатор
D
Поглотитель
E
Тепловая трубка
F
Вакуумная стеклянная трубка
Вакуумные трубчатые коллекторы Vitosol 200-T, тип SPE имеются
в следующих исполнениях:
■
1,63 м
2
с 9 вакуумными трубками
■
3,26 м
2
с 18 вакуумными трубками
Vitosol 200-T, тип SPE могут быть установлены горизонтально на
плоских крышах.
В каждую вакуумную трубку встроен металлический поглотитель
с высокоизбирательным покрытием. Он обеспечивает высокий
уровень поглощения солнечной энергии и низкий уровень излу-
чения тепловой энергии.
В поглотителе установлена тепловая трубка, заполненная испа-
ряющейся жидкостью. Тепловая трубка подсоединена к конден-
сатору. Конденсатор находится в медно-алюминиевом теплооб-
менном блоке.
Соединение относится к так называемому "сухому типу", что
позволяет поворачивать и заменять трубки, в том числе, при
заполненной установке, находящейся под давлением.
Тепло передается от поглотителя на тепловую трубку. За счет
этого рабочая жидкость испаряется. Пар поднимается в конден-
сатор. В теплообменнике с медным коллектором, где находится
конденсатор, тепло передается протекающему теплоносителю.
При этом происходит конденсация пара. Конденсат возвращается
в нижнюю часть тепловой трубки, и процесс повторяется.
Для обеспечения циркуляции испаряющейся жидкости в теплооб-
меннике угол наклона должен быть больше нуля.
Осевое вращение вакуумных трубок обеспечивает возможность
оптимальной ориентации поглотителя относительно солнца.
Вакуумные трубки могут быть повернуты на угол 45° без повы-
шенного затенения площади поглотителя.
Коллекторы с площадью поглотителя до 20 м
2
могут быть объ-
единены в поле коллекторов. Для этого поставляются гибкие теп-
лоизолированные соединительные трубы, загерметизированные
уплотнениями круглой формы.
Комплект подключений с обжимными резьбовыми соединениями
позволяет без труда соединить поле коллекторов с системой тру-
бопроводов контура гелиоустановки. Датчик температуры кол-
лектора устанавливается в держателе датчика на сборной трубе
в соединительном корпусе коллектора.
Преимущества
■ Высокоэффективный вакуумный трубчатый коллектор с тепло-
выми трубками, обеспечивающий высокую эксплуатационную
надежность. Оптимизирован для горизонтального монтажа на
плоской крыше.
■ Оптимизированное расстояние между трубками предотвра-
щает затенение.
■ Встроенный в вакуумные трубки поглотитель с высокоизбира-
тельным покрытием, не чувствительный к загрязнению.
■ Эффективная передача тепла полностью герметизированными
конденсаторами.
■ Возможность оптимальной ориентации вращающихся трубок (с
поворотом на угол до 45°) относительно солнца обеспечивает
максимальное использование энергии.
■ Сухое соединение, т. е. трубки могут устанавливаться или заме-
няться при наполненной установке.
■ Высокоэффективная теплоизоляция соединительного корпуса
сводит к минимуму потери тепла.
■ Простой монтаж благодаря использованию крепежных и мон-
тажных систем фирмы Viessmann.
Технические характеристики
Тип SPE
1,63 м
2
3,26 м
2
Количество трубок 9 18
Площадь брутто
(требуется для подачи заявления на получение дота-
ций)
м
2
2,66 5,32
Площадь поглотителя
м
2
1,63 3,26
Описание изделия
2
VIESMANN
VITOSOL 200-T
5815 196 GUS
