8
F. Подключение дренажа воды после регенерации
1. Подключение отвода промывной воды
после регенерации (дренажа
управляющего клапана)
• С целью подключения к умягчителю системы
дренажа управляющего клапана, следует
использовать шланг, который может
поставляться вместе с устройством, другой
толстостенный шланг подходящего
диаметра или жесткий трубопровод. Один
его конец присоединить к выпускному
патрубку дренажа, находящемуся в задней
части управляющего клапана, второй –
подвести к небольшому канализационному
колодцу (см. рис. 2). Между концом шланга и
отверстием стока воды должен быть
промежуток мин. 4 см. Это предотвратит
возможность всасывания нечистот через
устройство.
• Шланг следует закрепить таким образом,
чтобы во время интенсивного вытекания
промывной воды он не двигался. Он не
может быть загнутым, скрученным или
проткнутым.
• Шланг должен находиться ниже выпускного
патрубка управляющего клапана. При
необходимости поднять его выше,
обратитесь за консультацией к поставщику.
2. Подключение штуцера перелива рассола.
• Резиновую муфту вставить в отверстие
рассольного бака (сзади) так, чтобы часть ее
находилась внутри, а часть - снаружи бака
(рис.2);
• С внешней стороны бака вставить колено-
штуцер толстым концом в муфту;
• можно подключить отводящий шланг –
диаметр соединения 3/8" – внутренняя
резьба (не входит в комплект поставки) -
аналогичным образом, как указано в п. 1.
Внимание:
- переливной шланг рассольного бака
представляет собой только лишь
дополнительное обеспечение, на случай,
если бы стадия наполнения рассольного
бака водой не закончилась в
соответствии с программой.
- никакая часть шланга перелива не
может находиться выше уровня штуцера
перелива).
- нельзя подключать шланг перелива
рассольного бака к системе дренажа
распределительного клапана (см. п. 1
выше).

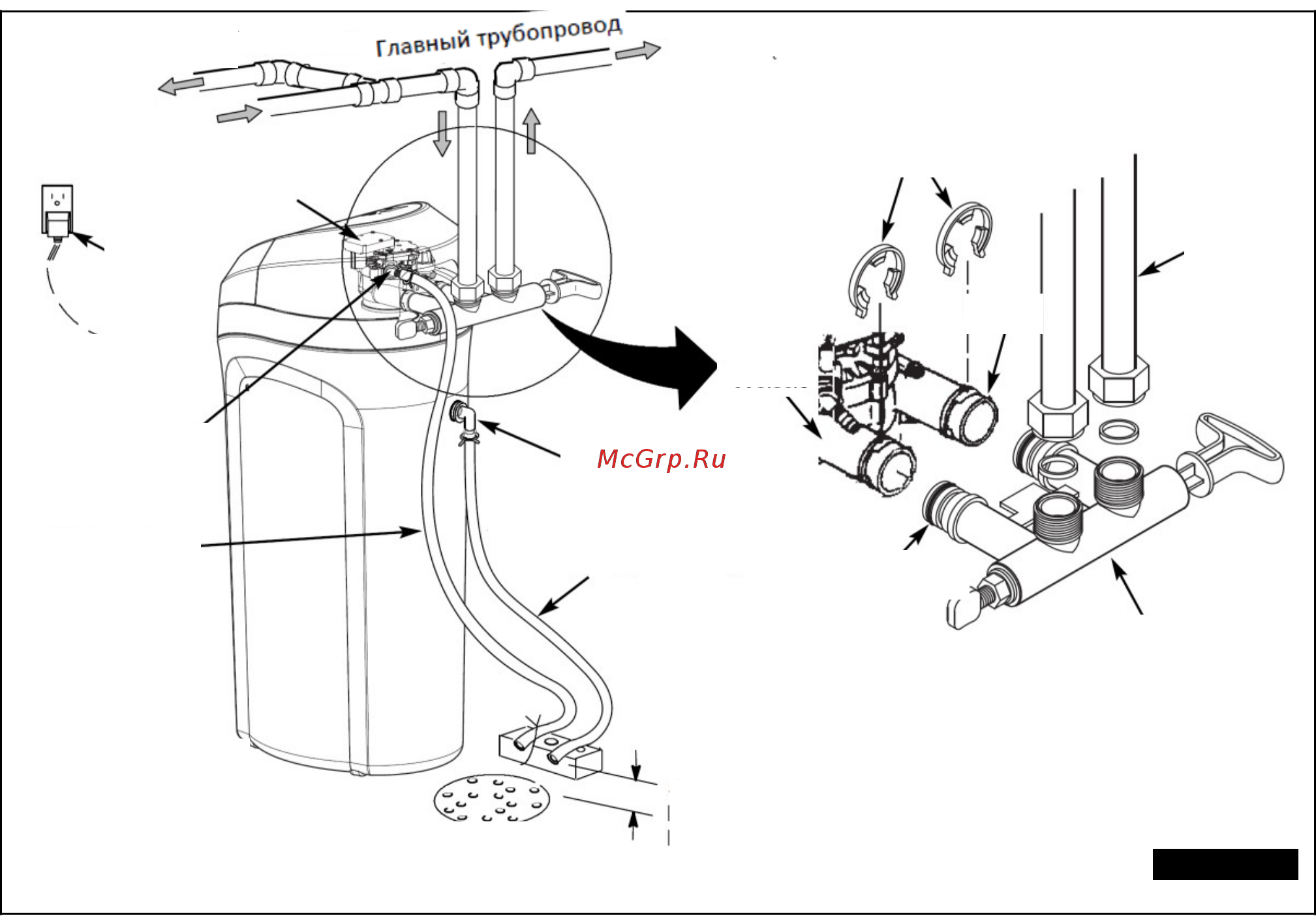

Необработанная вода,
например, на полив
Обработанная вода
Н еобработанная вода
Распредели
-
тельный
клапан
Клипсы-фиксаторы
шланг
или
Электропитание
труба
Выход
К
контроллеру
Вход
Штуцер дренажа
распределительного
клапана
Штуцер
перелива
Дренажный шланг
Шланг перелива Уплотнение
Перепускной клапан
(байпас) с подмесом
*Никогда не следует
соединять
дренажный шланг
воды с шлангом
перелива
Канализационный
сток
4 см.
Воздушный
зазор
Рис. 2
