Ballu BSCI-09H [3/9] Устройство кондиционера

ЖК ДИСПЛЕЙ НА ВНУТРЕННЕМ БЛОКЕ

1. Текущая мощность компрессора

2. Температура воздуха в помещении

3. Температура наружного воздуха

4. Таймер

5. Приемник сигналов с пульта ДУ

Воздухозаборная решетка Воздух из помещения забирается через эту секцию и проходит

через воздушный фильтр, на котором задерживается пыль.

Воздуховыпускная решетка Кондиционированный воздух выходит из кондиционера через

воздуховыпускную решетку.

Пульт ДУ С помощью беспроводного пульта ДУ, можно включать и выключать

кондиционер, выбирать режим работы, регулировать температуру,

скорость вращения вентилятора, устанавливать работу кондиционе&

ра по таймеру, регулировать угол наклона жалюзи.

Фреоновая трасса Внутренний и наружный блоки кондиционера соединены между со&

бой медными трубками по которым течет фреон.

Наружный (конденсаторный) блок В наружном блоке находится компрессор, мотор вентилятора, теп&

лообменник, и другие электрические части.

Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу

через дренажный шланг.

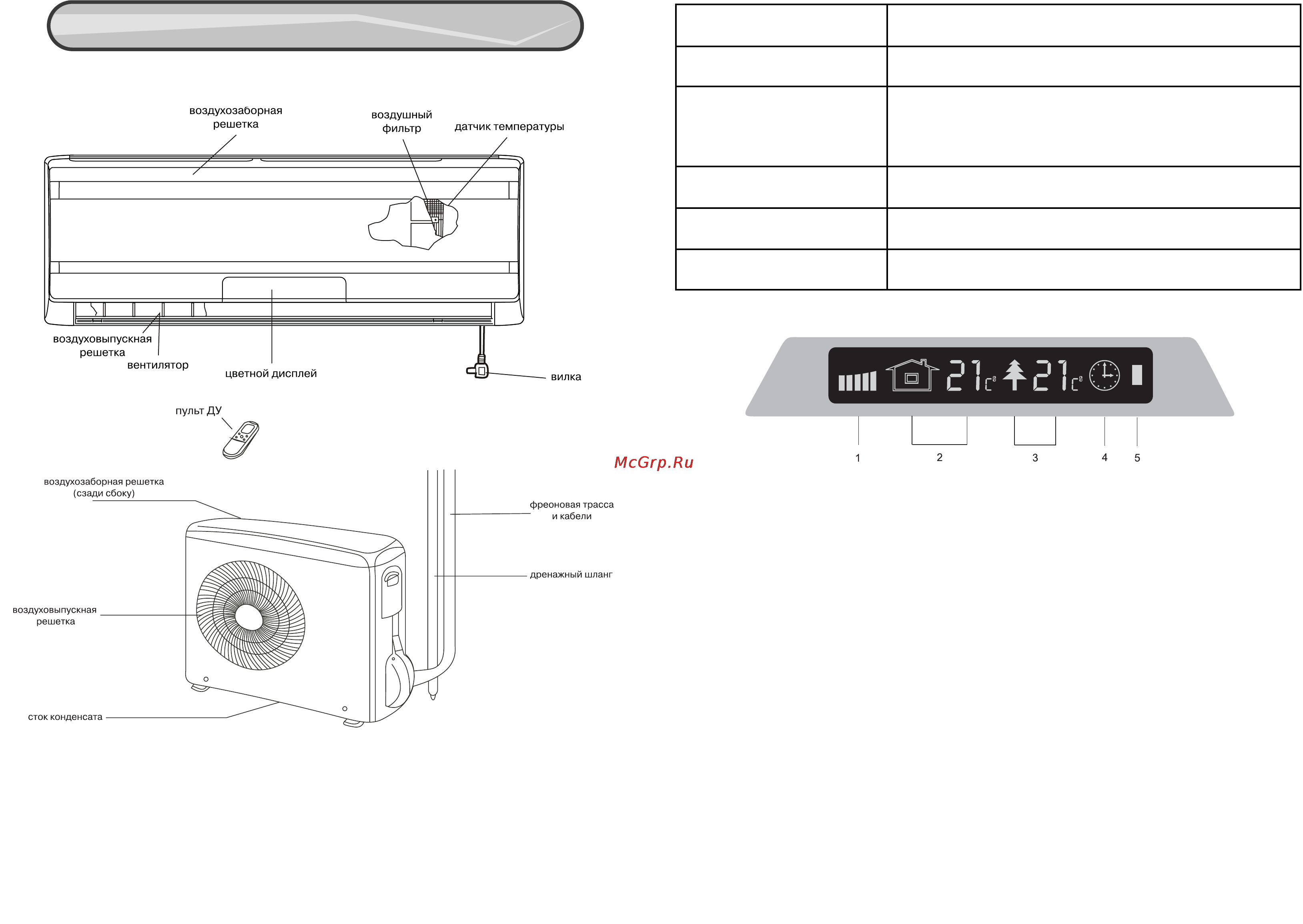

УСТРОЙСТВО КОНДИЦИОНЕРА

ВНУТРЕННИЙ БЛОК

НАРУЖНЫЙ БЛОК

ПРИМЕЧАНИЕ

Этот кондиционер состоит из внутреннего и наружного блоков. Управление кондиционером возможно с пульта ДУ.
