Глава 12 Описание параметровСерия CH2000
Перевод и адаптация ООО «НПО СТОИК» (495) 661-24-41 www.stoikltd.ru
12-56
тормоз выключится.
# Отпускание тормоза при обратном вращении: после подачи команды на вращение, как только
выходная частота достигнет значения параметра 02-61 и выходной ток достигнет значения
параметра 02-59 начнется отсчет времени задержки (параметр 02-32) по достижению которого
тормоз выключится.
#Включение тормоза при прямом вращении: после подачи команды СТОП тормоз немедленно
включится, как только
выходная частота снизится до значения параметра 02-58 или выходной ток
упадет до значения параметра 02-57.
# Включение тормоза при обратном вращении: после подачи команды СТОП тормоз включится, как
только выходная частота снизится до значения параметра 02-62 или выходной ток упадет до
значения параметра 02-60.

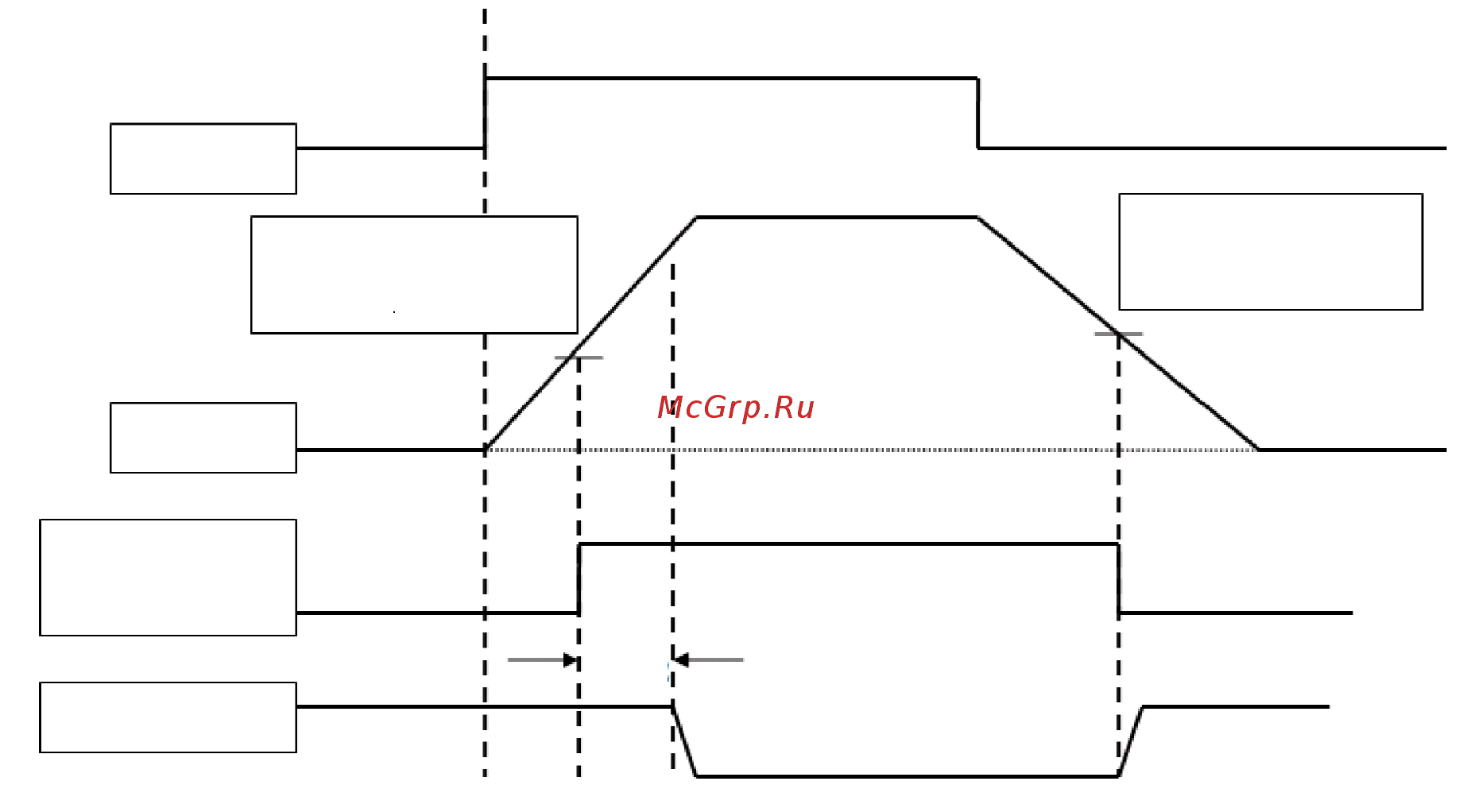

Применение функции для подъемного механизма:
Вых. частота >= 02-34
и вых. ток >= 02-33
Команда
на вращение
Вых. частота
Выход
MO=42
02-32
Механический
тормоз
Вых. частота < 02-58
и вых. ток < 02-57
