13
Техническая поддержка — +7 495 734-91-97
RU

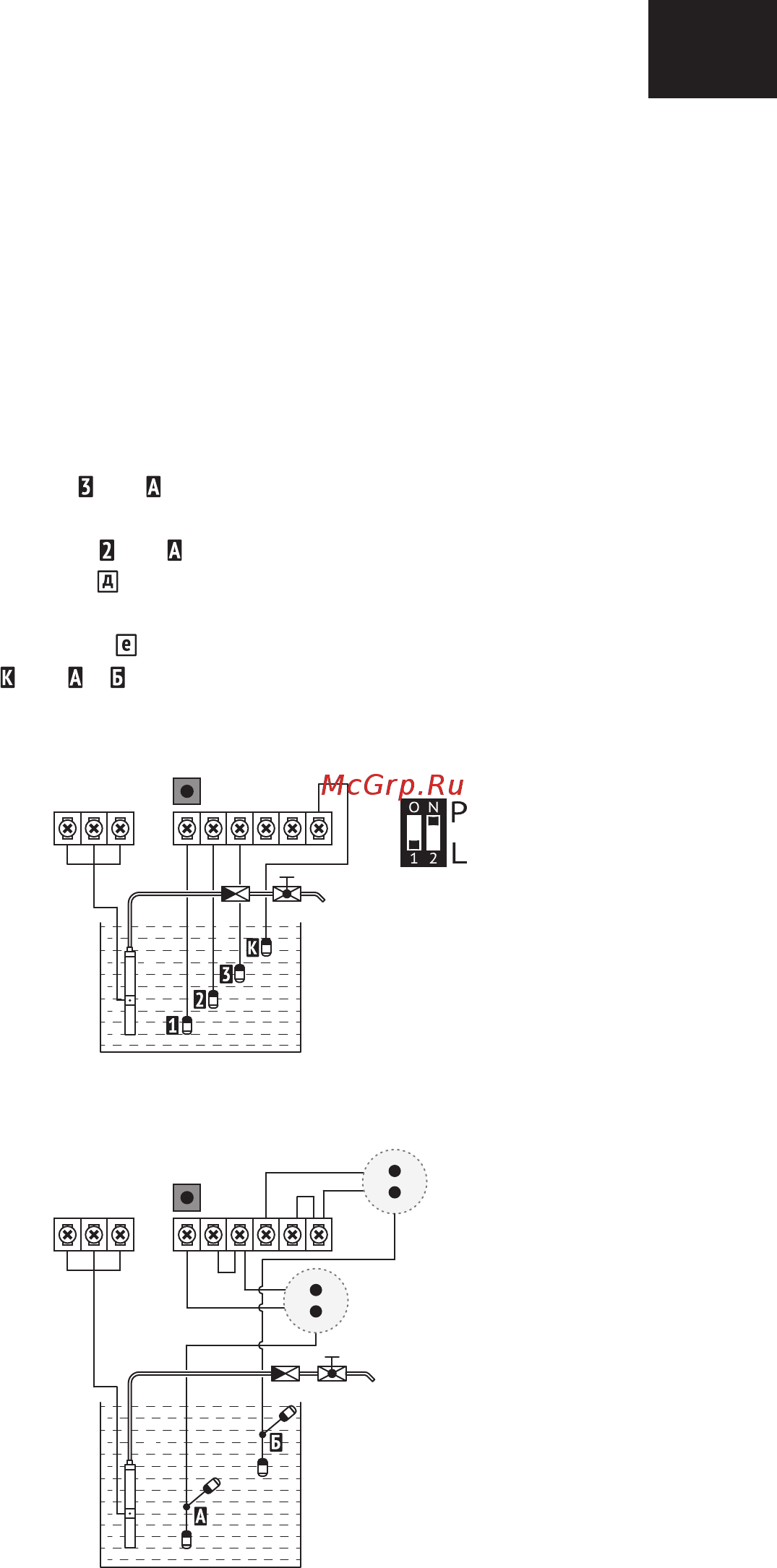

6.3. Схема подключения с контролем
переполненности дренажной ёмкости
Подключение
Подключите ДУ или ПВ к контактам БКУ и установите их в дренажной ёмкости
согласно схемам на рис. 7 (ПВ и дополнительные ДУ не входят в комплект поставки
иприобретаются отдельно).
Описание работы
• Насос включится, если уровень воды в дренажной ёмкости поднимется выше
уровня установки ДУ
(ПВ будет в верхнем положении).
• Отключение насоса произойдет, когда уровень воды в дренажной ёмкости опу-
стится ниже уровня ДУ
(ПВ будет в нижнем положении), при этом на экране
появится пиктограмма
*.
• Предупреждение об опасности переполненности прозвучит и отобразится
наэкране (пиктограмма
*), если в процессе откачивания уровень воды будет
выше датчика
(ПВ и будут оба находиться в верхнем положении).
Датчики уровня (ДУ)
Поплавковые выключатели (ПВ)
Переключатель
режимов (ПР)
Дренажная ёмкость
Остановка насоса
Запуск насоса
Общий контакт
Дренажная ёмкость
Остановка насоса
Нормально разомкнутый контакт
Общий контакт
Нормально разомкнутый контакт
Общий контакт
Запуск насоса
БКУ
1 2 3
Контактор
Кнопка STORE
4
U V W 5 6
БКУ
1 2 3
Контактор
Кнопка STORE
4
U V W 5 6
Рис. 7
