Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ FEKAMAX
4. Устройство насоса

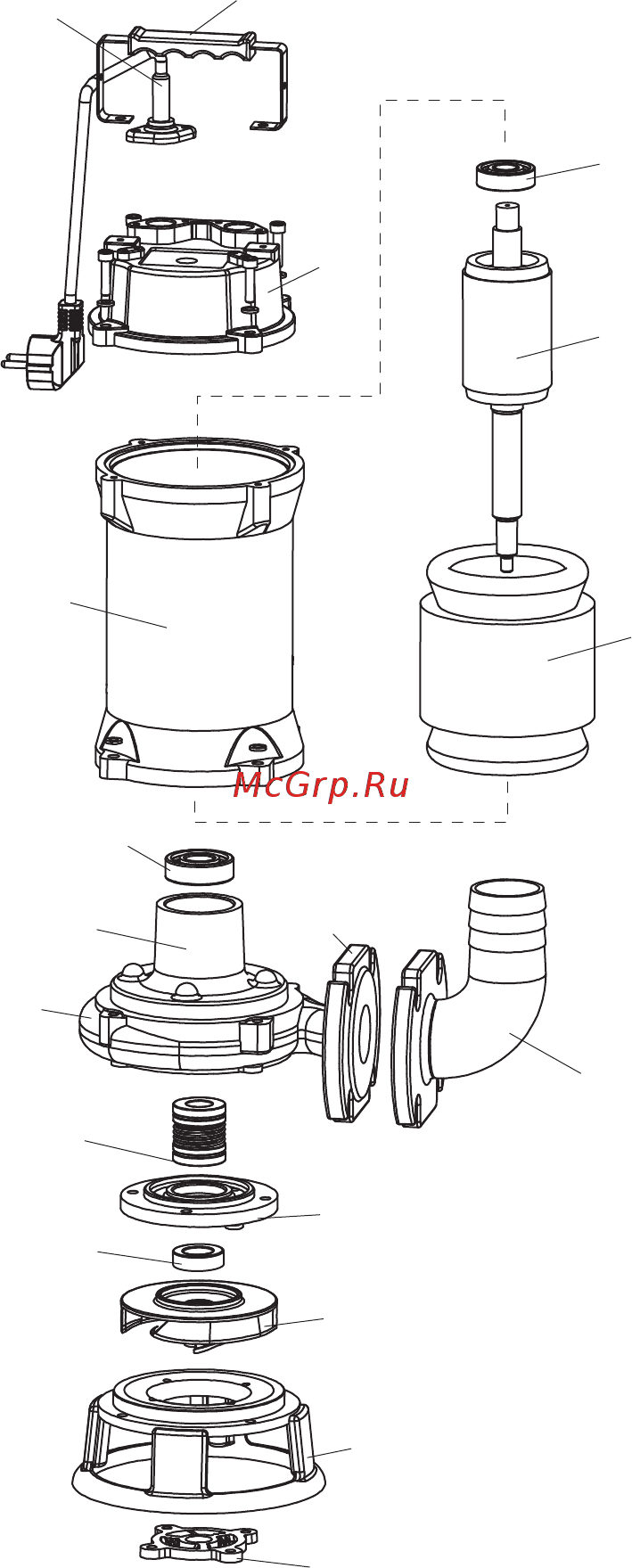

На рис. 2 в упрощённом
виде показано устройство
насосов FEKAMAX.
Рис. 2
1
2
3
4
5
5
8
9
10
11
12
13
14
15
16
17
6
7
1. Кабель с герметичным вводом
2. Ручка
3. Крышка корпуса двигателя
4. Корпус двигателя
5. Подшипник
6. Ротор
7. Статор
8. Масляная камера
9. Центробежный насос
10. Напорный фланец
11. Угловой переходник-адаптер
сфланцевым креплением
12. Двойное механическое
уплотнение
13. Крышка масляной камеры
14. Сальник
15. Рабочее колесо
16. Опора
17. Режущая пластина
