Глава 3. Условия транспортирования, хранения и использования

· температура окружающей среды – от - 10 до + 40°C (до +50°C без противопылевых крышек);

· относительная влажность воздуха – до 90% (без образования конденсата и обледенения);

· атмосферное давление – 86 – 106 кПа;

· высота над уровнем моря – до 1000м;

· допустимая вибрация – не более 9,86м/сек

(1g) на частотах до 20Гц и не более 5,88 м/сек

на ча-

стотах в диапазоне от 20 до 50Гц.

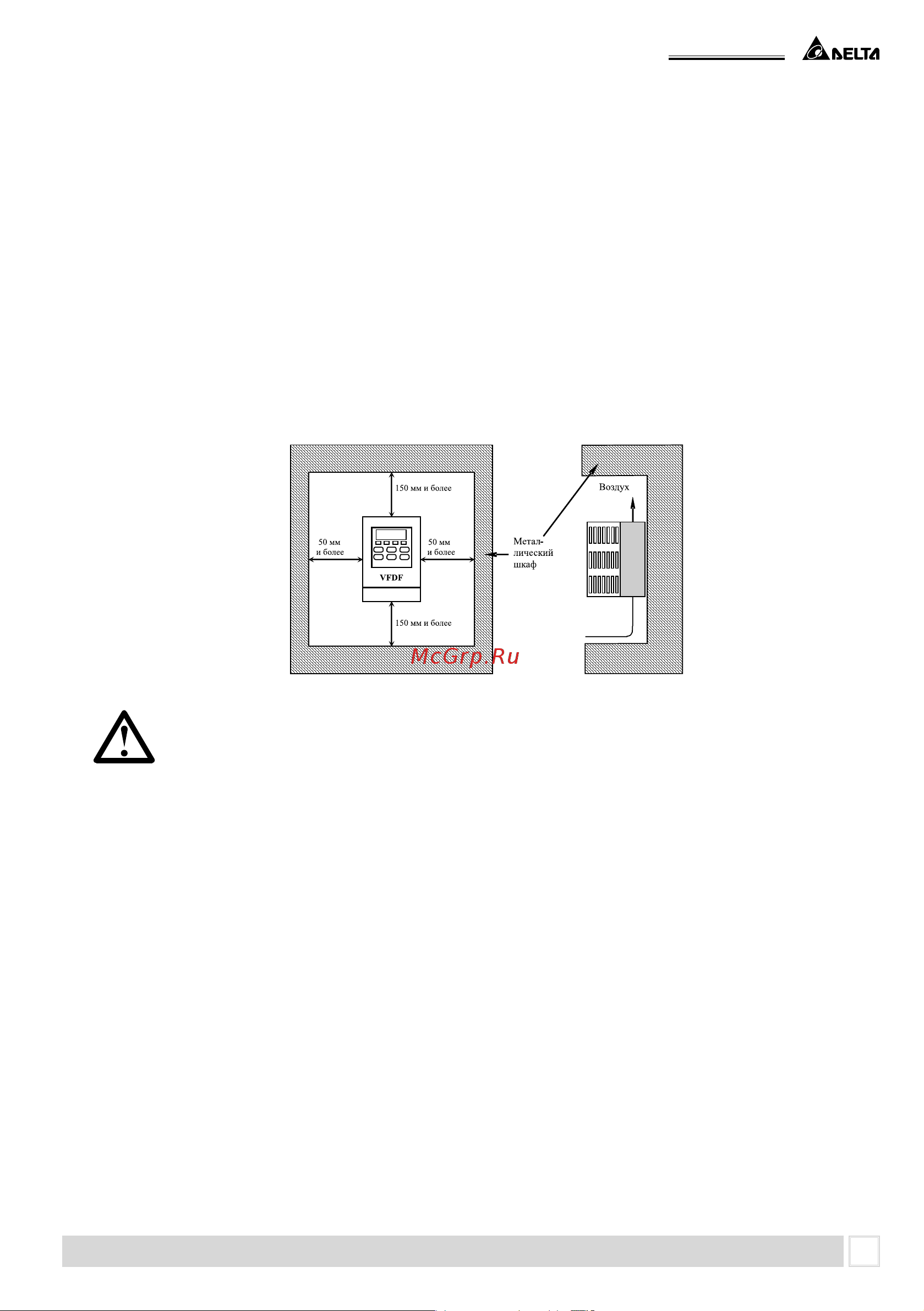

Для обеспечения нормального теплового режима ПЧ, его необходимо устанавливать

в вертикальном положении (допускается отклонение от вертикали до 5 градусов в любую

сторону), обеспечив свободную конвекцию воздуха в воздушном коридоре: с боков – не

менее 50мм, - сверху и снизу – не менее 150 мм, как показано на рисунке. Расстояние от

передней панели до передней стенки шкафа – не менее 50 мм. Если шкаф не предусматри-

вает вентиляционных отверстий для свободного конвенктивного движения воздуха или не

имеет принудительного охлаждения, то размер шкафа и его компоновка определяются ис-

ходя из обеспечения допустимого теплового режима ПЧ.

ПРЕДОСТЕРЕЖЕНИЕ

• Невыполнениеусловийэксплуатации,храненияитранспортировкиможетпривестикпо-

ломке преобразователя.

• Во избежание утраты гарантии на бесплатный ремонт, необходимо соблюдать условия

окружающей среды и требования к установке
