Unipump ТУРБИ [7/14] Варианты установки блока управления турби при использовании его в качестве устройства защиты от работы в режиме сухого хода рис 3
![Unipump ТУРБИ [7/14] Варианты установки блока управления турби при использовании его в качестве устройства защиты от работы в режиме сухого хода рис 3](/views2/1475824/page7/bg7.png)
7
Техническая поддержка — + 7 495 734 91 97

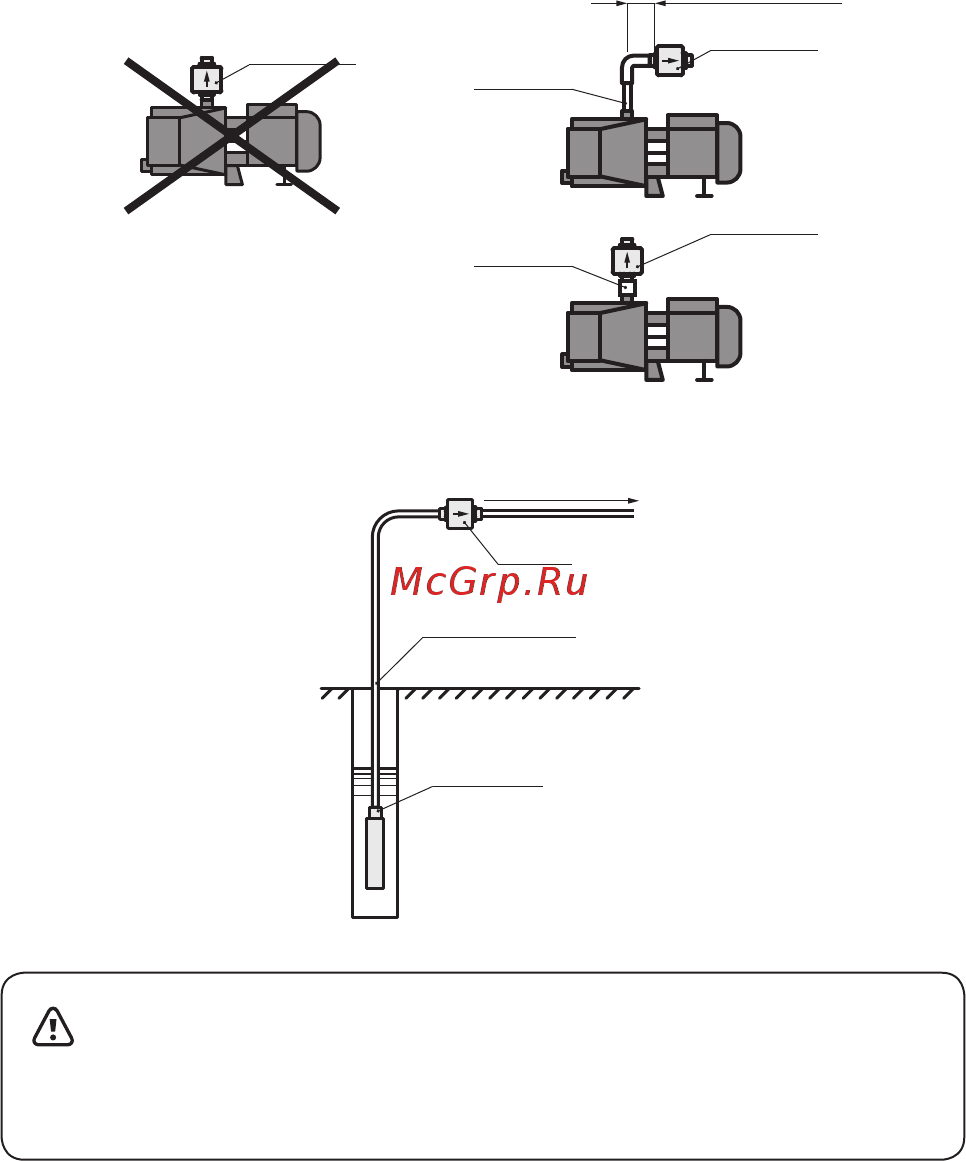

Варианты установки блока управления турби при
использовании его в качестве устройства защиты
от работы в режиме «сухого хода» (рис. 3)
НЕПРАВИЛЬНО ПРАВИЛЬНО
ТУРБИ
ТУРБИ
не менее 0,5 м
Патрубок
Обратный
клапан
ТУРБИ
Водопотребление
Обратный
клапан
ТУРБИ
Всасывающий
трубопровод
Для поверхностных насосов
Для погружных центробежных и вибрационных насосов
Рис. 3
ВНИМАНИЕ!
Недопускаетсявертикальнаяустановкаблока
непосредственнонавыходнойпатрубокповерхностного
насосабезобратногоклапана.
