11
Техническая поддержка — + 7 495 734 91 97
по варианту№ 1. Это объясняется тем, что в варианте № 1 при
закрытии крана поток в ТУРБИ-М1 прекратится мгновенно
инаполнение гидроаккумулятора будет длиться 30 секунд.
Вварианте № 2 после закрытия крана поток сразу не останав-
ливается, так как блок ТУРБИ-М1 подключен до гидроаккумуля-
тора. Насос выключится только при снижении скорости потока
воды в гидроаккумулятор до 2 л/мин. Вариант № 2 предпочти-
телен для гидроаккумуляторов, емкостью более 24 л. Вариант
№ 1— для гидроаккумуляторов, емкостью менее 24 л.
Электрическое подключение
Открутите винты и снимите верхнюю крышку блока управле-
ния. Извлеките соединительный изолирующий зажим СИЗ-2.

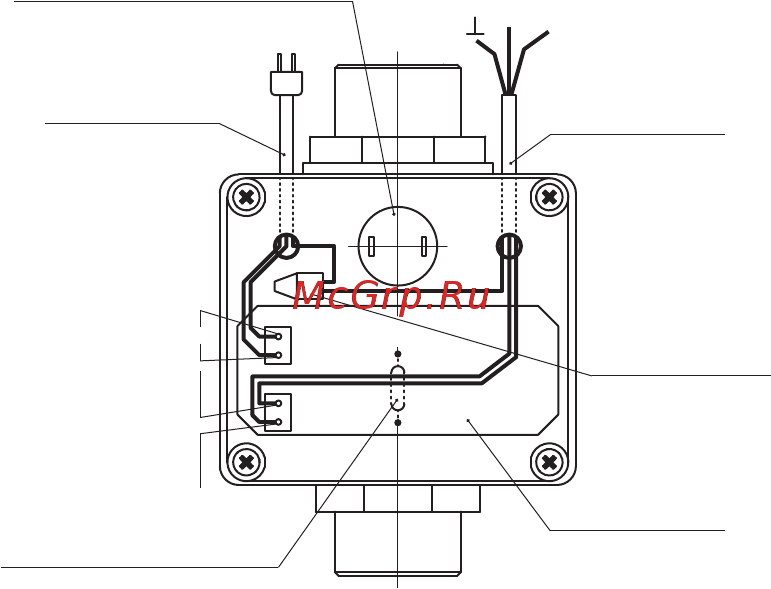

Выполните электроподключение в соответствии со схемой,
приведенной на рисунке.
Рис. 5
Кабель на мотор
220 В, 50 Гц
L
вых
N
вых
L
вых
N
вых
Печатная плата
Геркон на печатной плате
Соединительный
изолирующий
зажим СИЗ-2
синего цвета
Кабель с вилкой
Х1
Х2
LN
Датчик минимального давления
www.
