3
Модель
двигателя
АИР
Кол-во
полюсов
Габаритные
размеры, мм
Установочные и присоединительные размеры, мм
l30 h31 d30 d24 b10 d10* b11 l10 l31 l1 d1 b1 h5 h1 h d20 d25 l20 d22 n
56A 2, 4 216 165 120 140 90
5,8 ×
8,3
113 71 36 23 11 4 12,5 4 56 115 95 3 10 4
56B 2, 4 216 165 120 140 90
5,8 ×
8,3
113 71 36 23 11 4 12,5 4 56 115 95 3 10 4
63A 2, 4 250 180 136 160 100
5,8 ×
8,5
124 80 40 30 14 5 16 5 63 130 110 3,5 10 4
63B 2, 4 250 180 136 160 100
5,8 ×
8,5
124 80 40 30 14 5 16 5 63 130 110 3,5 10 4
71A 2, 4, 6 276 195 158 200 112 7 144 90 45 40 19 6 21,5 6 71 165 130 3,5 12 4
71B
2, 4,
6
, 8
276 195 158 200 112 7 144 90 45 40 19 6 21,5 6 71 165 130 3,5 12 4
80A
2, 4,
6, 8
314 205 158 200 125 10 160 100 50 50 22 6 24,5 6 80 165 130 3,5 12 4
80B
2, 4,
6, 8
339 205 158 200 125 10 160 100 50 50 22 6 24,5 6 80 165 130 3,5 12 4
90L
2, 4,
6, 8
372 220 176 250 140 10 176 125 56 50 24 8 27 7 90 215 180 4 15 4
90LA 8 372 220 176 250 140 10 176 125 56 50 24 8 27 7 90 215 180 4 15 4
90LB 8 372 220 176 250 140 10 176 125 56 50 24 8 27 7 90 215 180 4 15 4
100S
2, 4,
6, 8
381 245 199 250 160 12 200 112 63 60 28 8 31 7 100 215 180 4 15 4
100L
2, 4,
6, 8
409 245 199 250 160 12 200 140 63 60 28 8 31 7 100 215 180 4 15 4
112M
2, 4,
6, 8
453 290 220 300 190 12 226 140 70 80 32 10 35 8 112 265 230 4 15 4
112MA 6, 8 453 290 220 300 190 12 226 140 70 80 32 10 35 8 112 265 230 4 15 4
112MB 6, 8 453 290 220 300 190 12 226 140 70 80 32 10 35 8 112 265 230 4 15 4
l30
l1
d25
l20
d30
l31 l10±0,5 мм
b11
b10
d24
d20
d10
d22
h
45
h31
h1
b1
h5
d1
A–A
A
A
b11
b10
d24
d20
d10
d22
h
22,5
h31
L
Форма отверстия в лапе для
габаритов (h) 56 и 63 мм*
h = 56200 мм h = 225315 мм
D

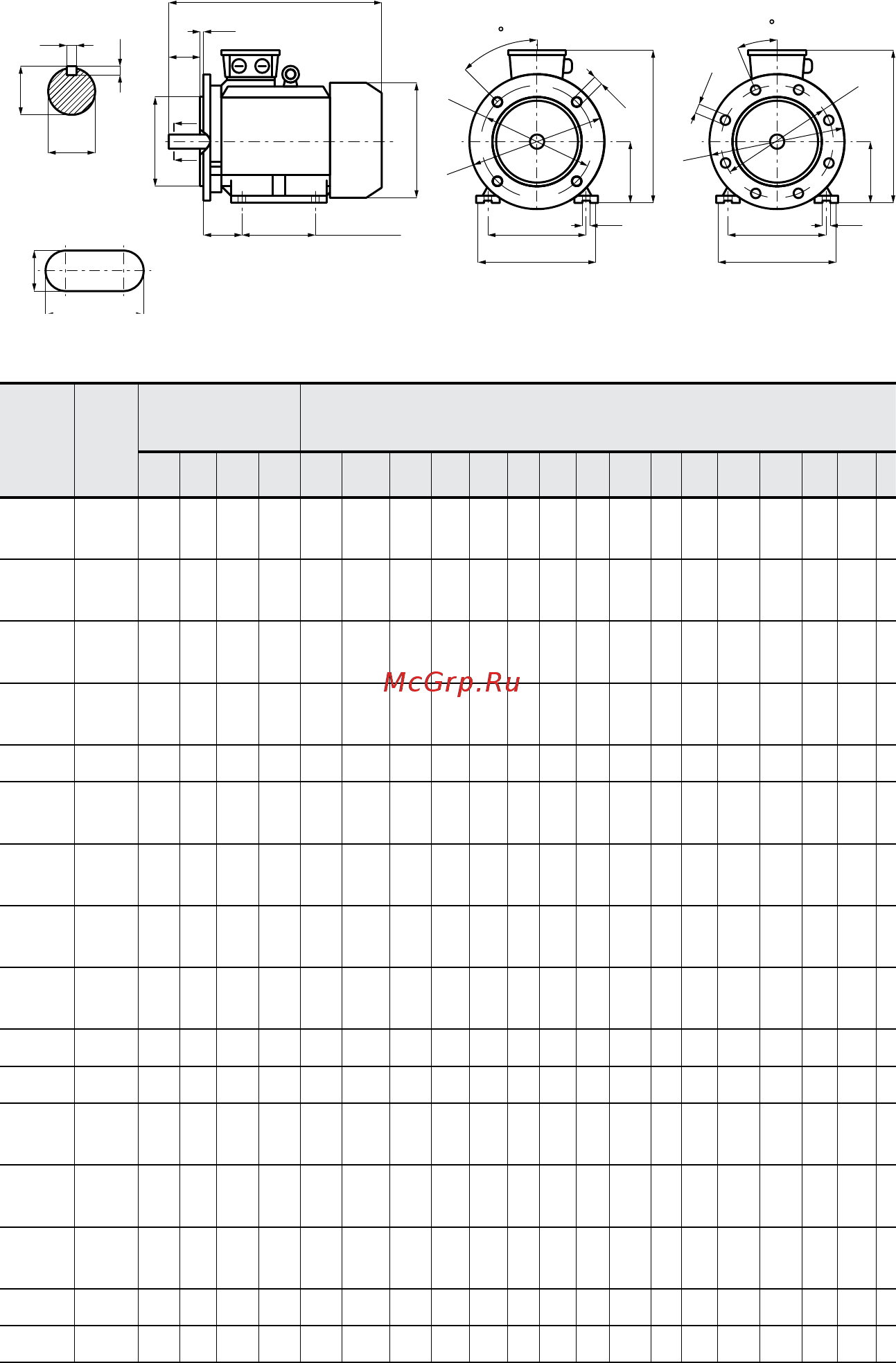

Рис. 2. Монтажное исполнение IM2081
