SYS-2120A / SYS-2240A - 6 -
http://www.inter-m.ru
Дека А сторона А → сторона В →Дека В сторона А →сторона В →…
При перезаписи с деки на деку:
сторона А → сторона В → стоп сторона В → стоп
7. 11. Перемотка вперед (
) / перемотка назад ( )
Клавиши ускоренной перемотки ленты. Если они нажимаются при воспроизведении, то
включается режим поиска начала фонограммы по паузам (AMS).
8. 10. Воспроизведение вперед (
) и назад ( )
9. Кнопка стоп (
)
12. Кнопка пауза (
)
13. Кнопка записи (
)
14. Кнопка ускоренной перезаписи (HIGH)
15. Кнопка нормальной скорости перезаписи (NOR)

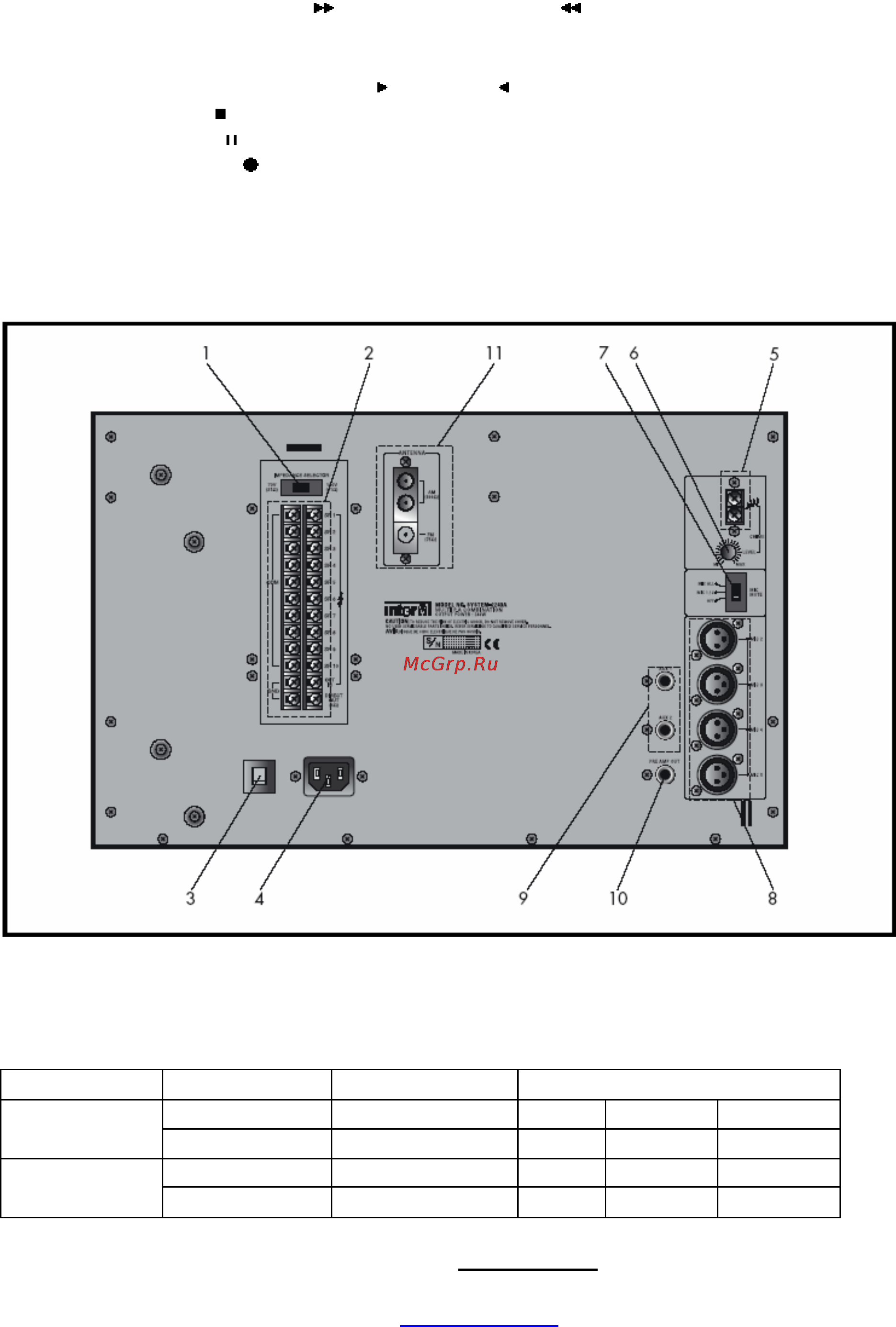

Тыловая панель прибора
1. Переключатель выходного напряжения
Переключает выходное напряжение 100 вольт и 25 вольт правое положение, 70 вольт –
левое.
2. Разъемы для подключения громкоговорителей
Модель
Низкоомный выход
Высокоомный выход
SYSTEM 2120A
4
Ω
41
Ω
83
Ω
5.2
Ω
Сопротивление
SYSTEM 2240A
4
Ω
21
Ω
41Ω
2.6
Ω
.
SYSTEM 2120A
22V 70V
100V
25V
Напряжение
SYSTEM 2240A
31V 70V
100V
25V
* Убедитесь, что сопротивление линий громкоговорителей не ниже указанных в
таблице! (Значения сопротивления даны по переменному
току.)
Содержание
- Внимание перед включением прибора необходимо извлечь транспортировочную скобу из cd проигрывателя для этого надо отвернуть винт лючка на верхней крышке прибора снять лючок скоба изготовлена из желтого пластика и вставлена в тыльную часть кожуха cd плеера после извлечения скобы сохраните ее она может потребоваться для транспортировки системы 1
- Руководство пользователя 1
- Sys 2120a sys 2240a 1 2
- Возможности 2
- Инсталяция 2
- Оглавление 2
- Sys 2120a sys 2240a 2 3
- Лицевая панель прибора 3
- Работа 3
- Sys 2120a sys 2240a 3 4
- Модуль cd плеера 4
- Sys 2120a sys 2240a 4 5
- Модуль тюнера 5
- Sys 2120a sys 2240a 5 6
- Модуль двух кассетного магнитофона 6
- Sys 2120a sys 2240a 6 7
- Тыловая панель прибора 7
- Sys 2120a sys 2240a 7 8
- Порядок работы с 3х дисковым cd проигрывателем 8
- Sys 2120a sys 2240a 8 9
- Sys 2120a sys 2240a 9 10
- Sys 2120a sys 2240a 10 11
- Подключение громкоговорителей 11
- Sys 2120a sys 2240a 11 12
- Схема внешних соединений 12
- Sys 2120a sys 2240a 12 13
- Спецификация 13
- Sys 2120a sys 2240a 13 14
