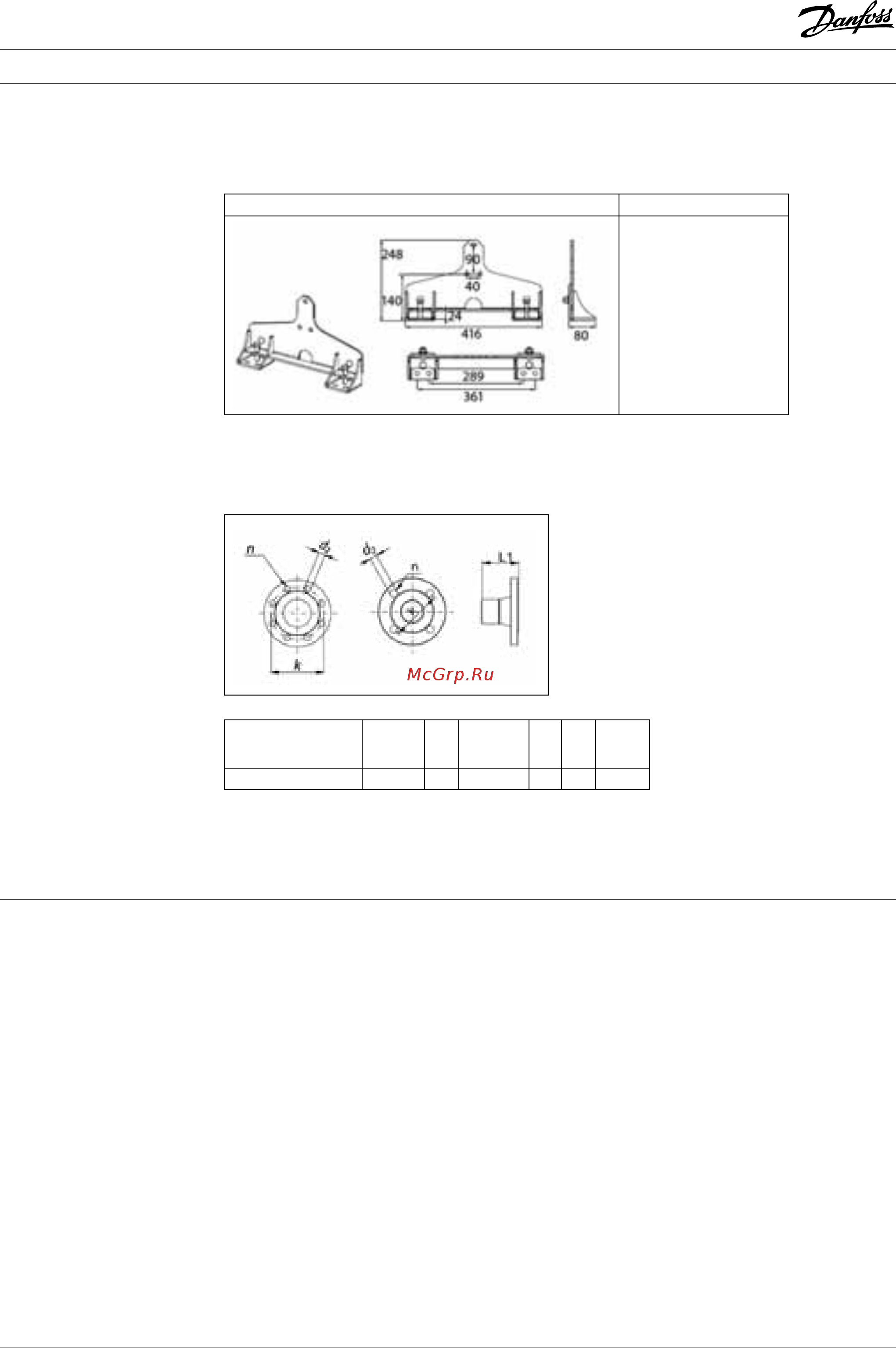

Присоединительные фланцы для паяных
пластинчатых теплообменников серии ХВ 70
Тип
теплообменника
Д
у
,
мм
L1,
мм
k,
мм
n,
мм
d₂,
мм
Р
у
,
мм
XB 70
65/100
1)
90 145/180
1)
8 18
25/16
1)
1)
Греющий контур/нагреваемый контур.
Монтажный кронштейн
для теплообменника серии XB 70
Эскиз Кодовый номер
004В2925
1)
1)
Монтажный кронштейн поставляется в комплекте с теплообменником.
Дополнительные
принадлежности для
теплообменника
серии XB 70
(продолжение)
Паяные пластинчатые теплообменники XB 70
Монтаж Теплообменник устанавливается на мон-
тажные кронштейны и крепится к полу или
к раме теплового пункта в вертикальном
положении.
Для удобства монтажа и эксплуатации вокруг
теплообменников необходимо предусмотреть
свободное пространство в соответствии
с требованиями нормативных документов и
правилами проектирования.
Все трубопроводы, подходящие к тепло-
обменнику, рекомендуется оснастить
запорными клапанами так, чтобы можно было
отключить теплообменник для обслуживания.
Трубы должны быть зафиксированы непо-
движными опорами для предотвращения
передачи изгибающих напряжений на патруб-
ки теплообменников. Для уменьшения
теплопотерь реконеобходимо предусмотреть
теплоизоляцию.
93
Техническое описание
RC.08.HE4.50 02/2012
Содержание
- Паяные пластинчатые теплообменники xb 70 большая серия 1
- Техническое описание 1
- Номенклатура и кодовые номера для заказа теплообменника серии xb 70 2
- Номенклатура и кодовые номера для заказа теплообменников серии xb 70 продолжение 2
- Паяные пластинчатые теплообменники xb 70 2
- Паяный теплообменник xb 70l 2
- Паяный теплообменник xb 70m 2
- Техническое описание 2
- Габаритные размеры теплообменника с теплоизоляцией 3
- Дополнительные принадлежности для теплообменника серии xb 70 3
- Паяные пластинчатые теплообменники xb 70 3
- Паяный теплообменник xb 70h 3
- Теплоизоляция и кодовые номера для заказа одноходового теплообменника серии xв 70 3
- Техническое описание 3
- Тип теплоизоляции pu полиуретан 3
- Паяные пластинчатые теплообменники xb 70 4
- Техническое описание 4
