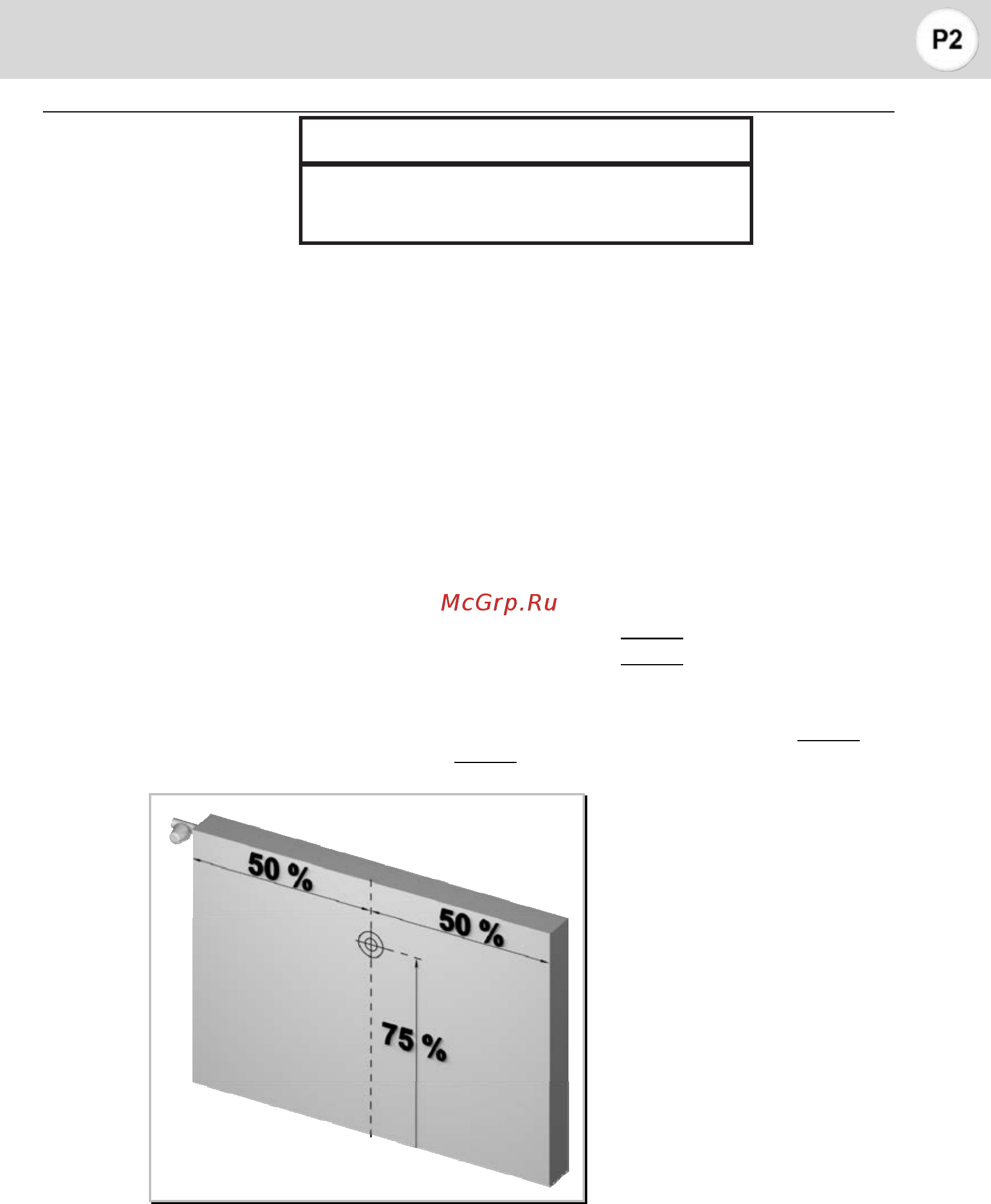

Позиции монтажа
(RU) Глава H
4
Стандартный монтаж
75% габаритной высоты радиатора
50% габаритной длины радиатора
Установка монтажных плит и телеметрических датчиков на этой расчетной позиции
обозначается как стандартный монтаж. На данной позиции устанавливается
большинство монтажных плит и телеметрических датчиков.
Базовая точка монтажной плиты и базовая точка телеметрического датчика
приводится в соответствие с рассчитанной позицией.
Отклоняющиеся от стандарта позиции монтажа подробно описываются в качестве
«особых видов мо
нтажа» в указания
х по монтажу CIT.
Все содержание данного справочника по системе согласовано с данным образом
действия!
Пример расчета монтажной позиции
Данные радиатора: Конструктивная высота радиатора: 1 000 мм,
Конструктивная длина радиатора: 1 400 мм
Расчет
Конструктивная высота x 75%: 1 000 мм x 75% = 750 мм
Конструктивная длина x 50%: 1 400 мм x 50% = 700 мм
Результат
Измерительный прибор или телеметрический датчик крепится на высоте 750 мм и
по центру радиатора, на значении 700 мм.
Расчетные коэффициенты 75% конструктивной высоты и 50% конструктивной длины
Станда
р
тный монтаж
