SDP-4204-F-PoE af/at: Руководство пользователя
6
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2017 г.
Глава 2 Описание устройства
В этой главе приведены спецификация на промышленный коммутатор,
описание портов устройства, информация по подключению и монтажу.

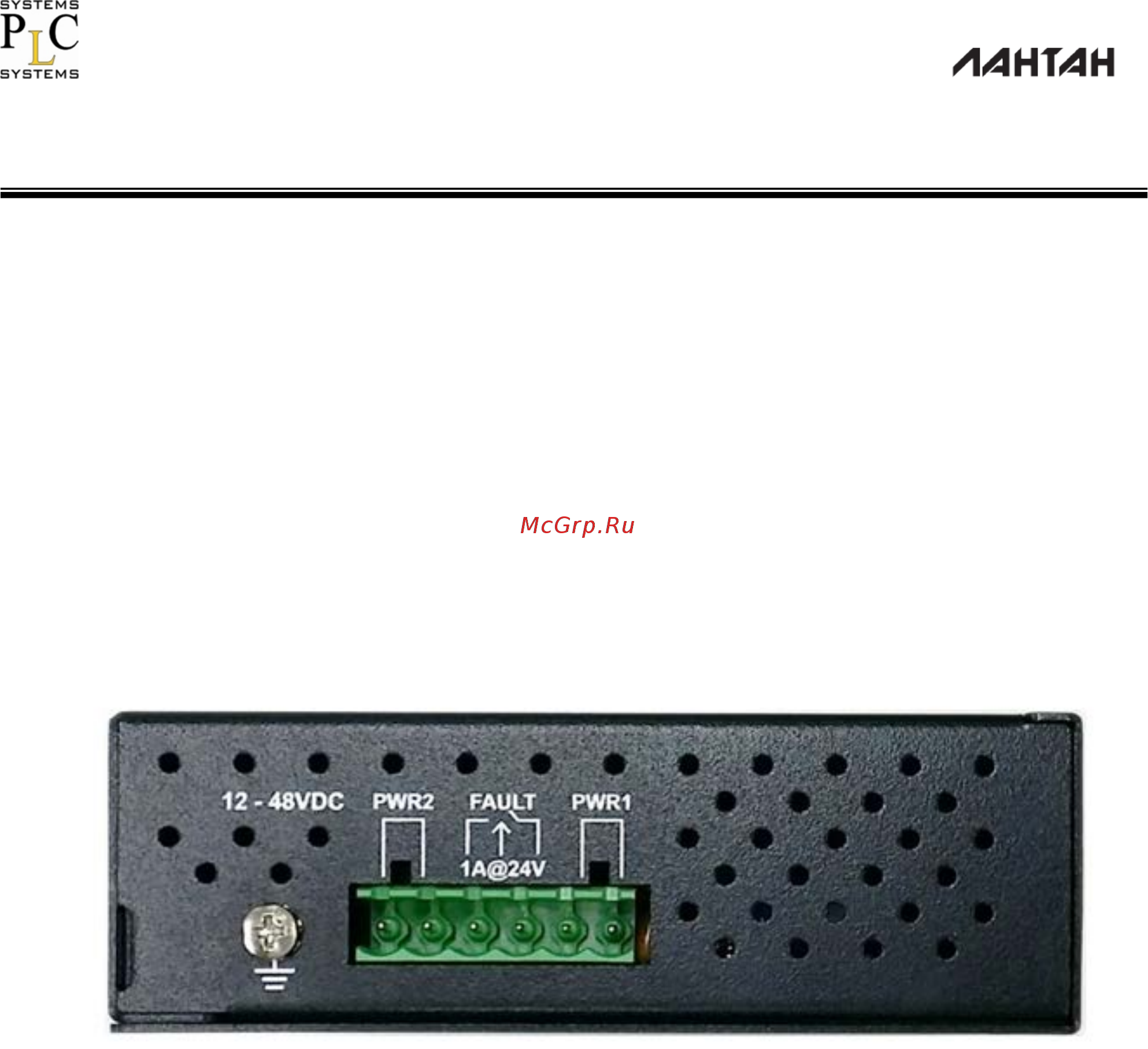

2.1 Вид снизу
Нижняя панель промышленного управляемого коммутатора оснащена клеммной
колодкой для подключения двух источников питания постоянного тока и одного
выхода сигнала о неисправности.
Нижняя панель промышленного коммутатора
