Лантан SDP-4208-G-DSC-PoE af/at [21/124] Во вторых подключите оптоволоконный кабель с разъемом типа lc к
![Лантан SDP-4208-G-DSC-PoE af/at [21/124] Во вторых подключите оптоволоконный кабель с разъемом типа lc к](/views2/1477071/page21/bg15.png)
SDP-4208-G-DSC-PoE af/at: Руководство пользователя (вер.2)
16
_________________________________________________________________________________________________________________________________________________________________
ПЛКСистемы, Москва, 2016 г.

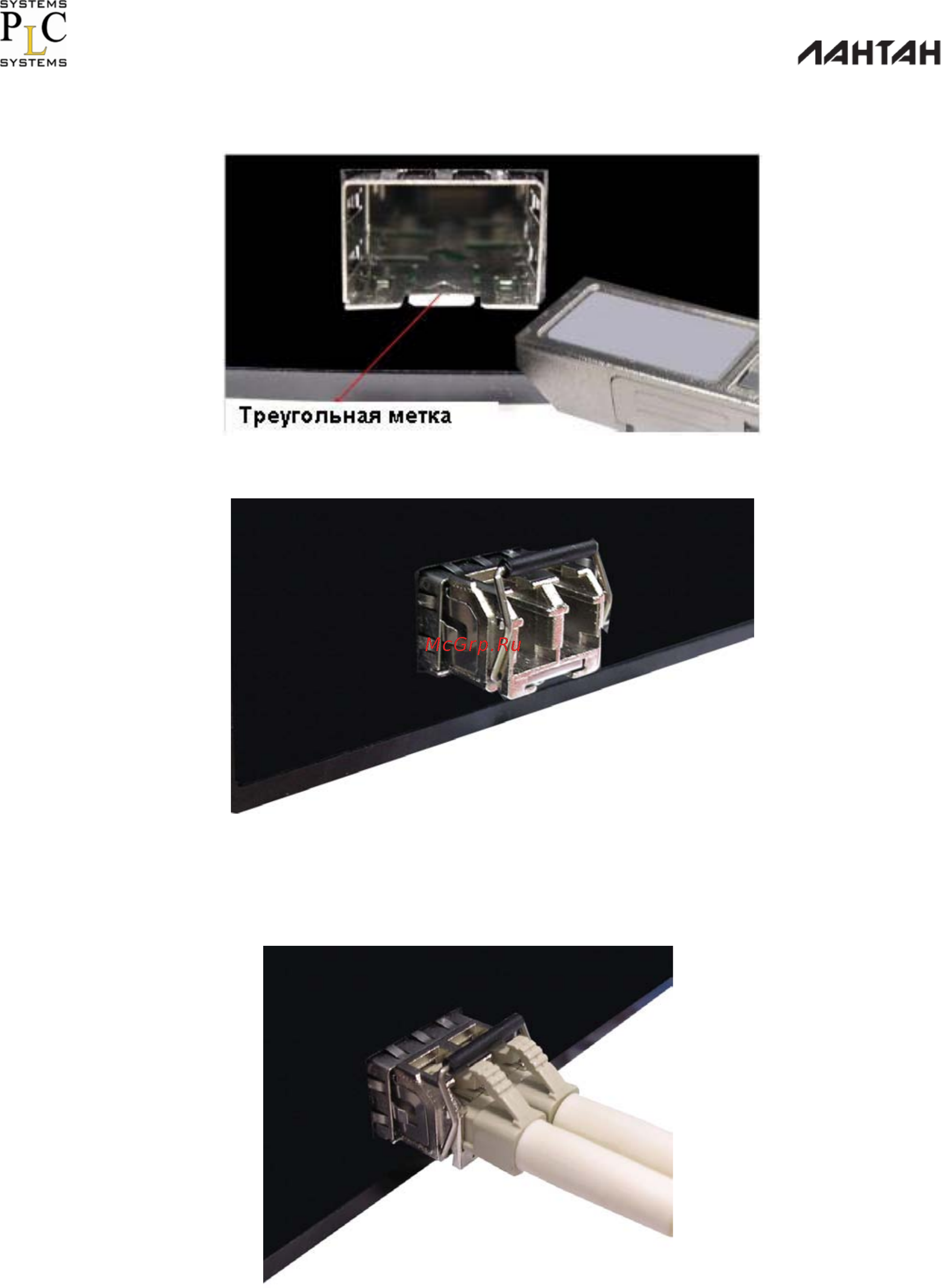

треугольная метка располагается в нижней части модуля.
Установка трансивера в модуль SFP
Трансивер установлен
Во-вторых, подключите оптоволоконный кабель с разъемом типа LC к
трансиверу.
Разъем типа LC вставлен в трансивер
