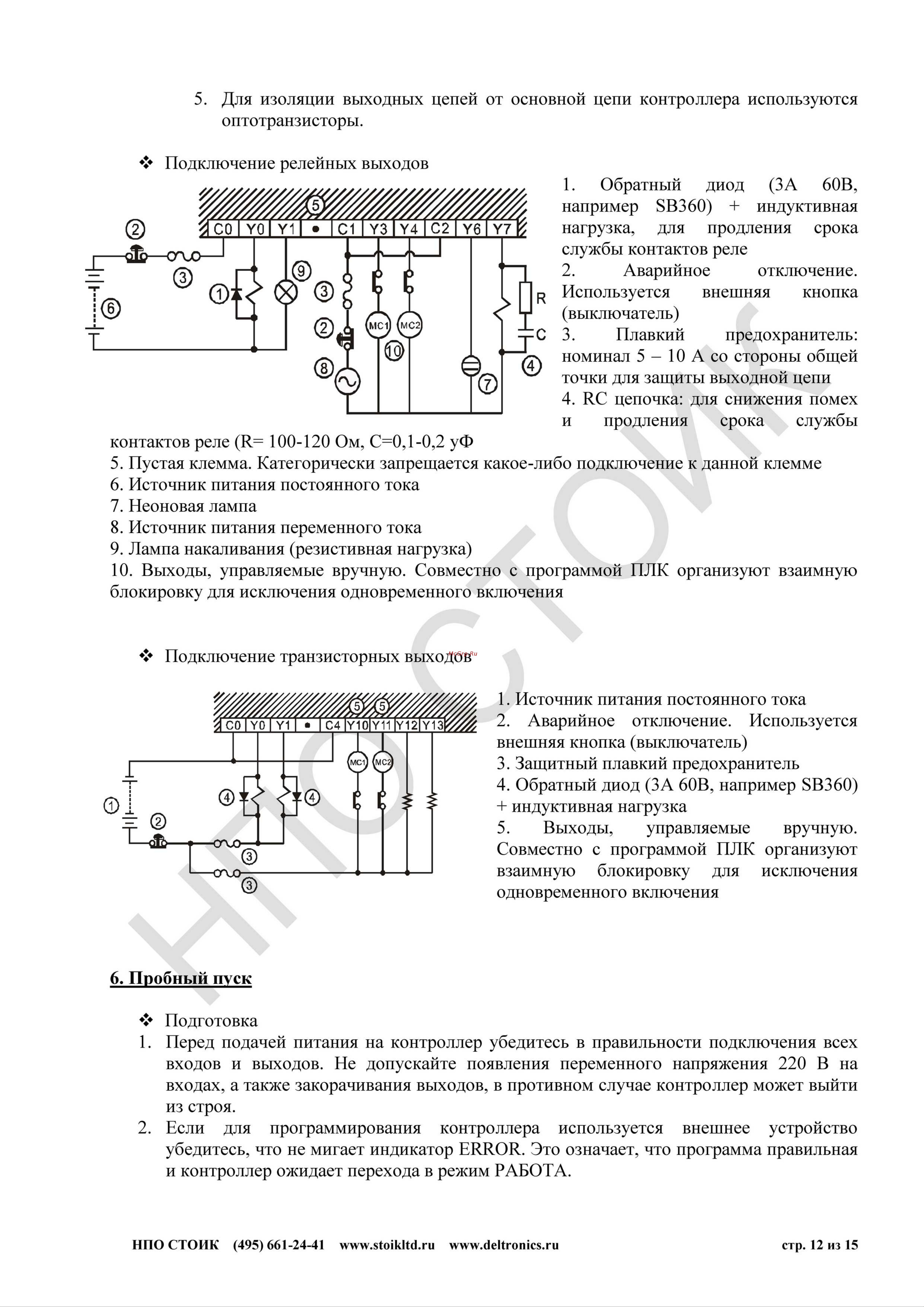

5 Для изоляции выходных цепей от основной цепи контроллера используются оптотранзисторы Подключение релейных выходов 1 Обратный диод ЗА 60В например 8В360 индуктивная нагрузка для продления срока службы контактов реле 2 Аварийное отключение Используется внешняя кнопка выключатель 3 Плавкий предохранитель номинал 5 10 А со стороны общей точки для защиты выходной цепи 4 ЯС цепочка для снижения помех и продления срока службы контактов реле R 100 120 Ом С 0 1 0 2 уФ 5 Пустая клемма Категорически запрещается какое либо подключение к данной клемме 6 Источник питания постоянного тока 7 Неоновая лампа 8 Источник питания переменного тока 9 Лампа накаливания резистивная нагрузка 10 Выходы управляемые вручную Совместно с программой ПЛК организуют взаимную блокировку для исключения одновременного включения Подключение транзисторных выходов 1 Источник питания постоянного тока 2 Аварийное отключение Используется внешняя кнопка выключатель 3 Защитный плавкий предохранитель 4 Обратный диод ЗА 60В например 8В360 индуктивная нагрузка 5 Выходы управляемые вручную Совместно с программой ПЛК организуют взаимную блокировку для исключения одновременного включения 6 Пробный пуск Подготовка 1 Перед подачей питания на контроллер убедитесь в правильности подключения всех входов и выходов Не допускайте появления переменного напряжения 220 В на входах а также закорачивания выходов в противном случае контроллер может выйти из строя 2 Если для программирования контроллера используется внешнее устройство убедитесь что не мигает индикатор ERROR Это означает что программа правильная и контроллер ожидает перехода в режим РАБОТА НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru стр 12 из 15
