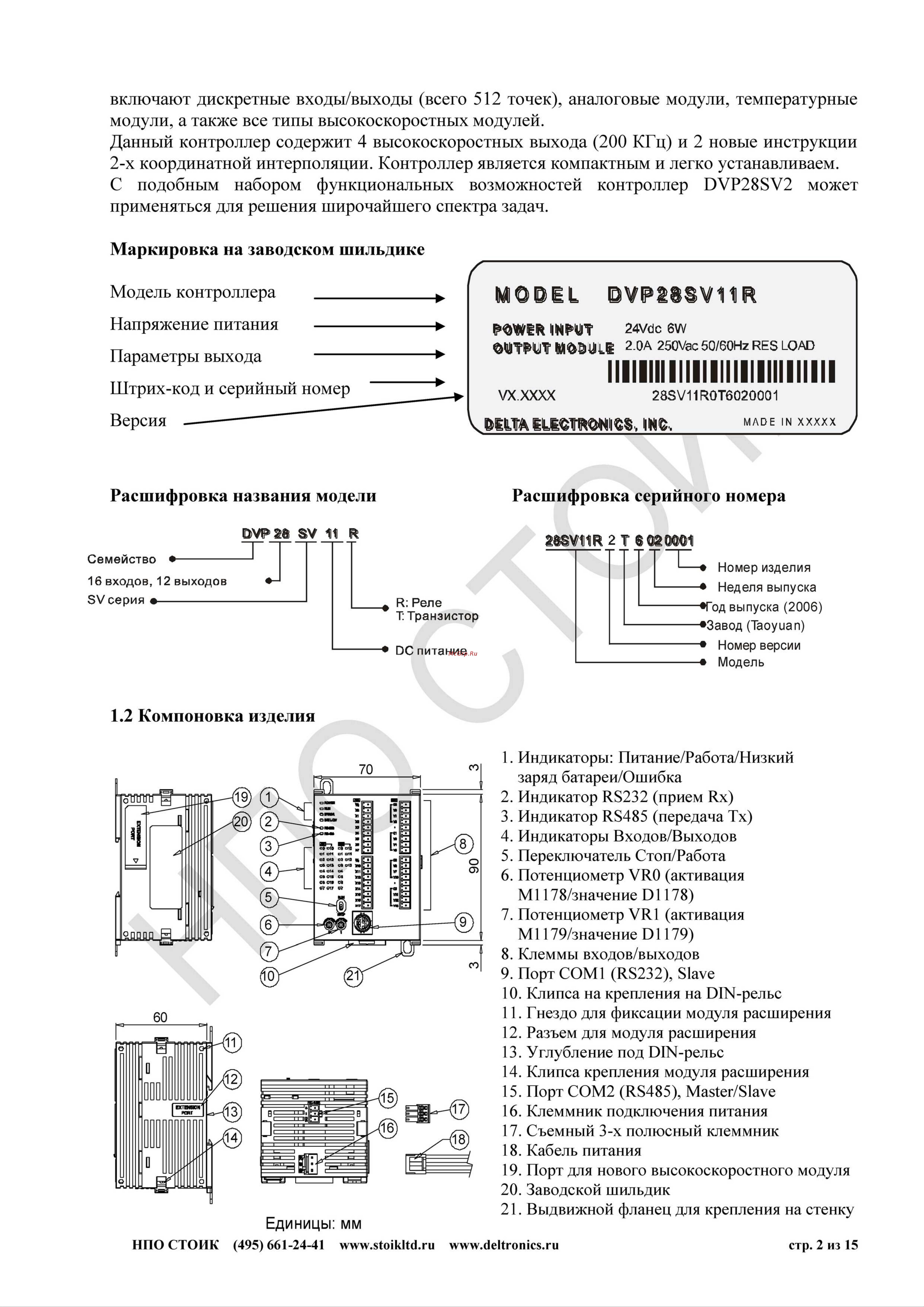

включают дискретные входы выходы всего 512 точек аналоговые модули температурные модули а также все типы высокоскоростных модулей Данный контроллер содержит 4 высокоскоростных выхода 200 КГц и 2 новые инструкции 2 х координатной интерполяции Контроллер является компактным и легко устанавливаем С подобным набором функциональных возможностей контроллер ПУР288У2 может применяться для решения широчайшего спектра задач Маркировка на заводском шильдике Модель контроллера ________________ Напряжение питания PWER ШРОТ 24Vdc 6W ОТРОТ МОДШЕ 2 0А 250Vac 50 60Hz RES LOAD Параметры выхода lllllllllllllllllllllllllllll Штрих код и серийный номер VX XXXX 28SV11ROT602O001 Версия MADE IN XXXXX Расшифровка названия модели Расшифровка серийного номера ЖУПЙ 2 т Номер изделия Неделя выпуска Год выпуска 2006 Завод Таоуиап Номер версии М о д е л ь 1 2 Компоновка изделия 70 60 Единицы мм НПО СТОИК 495 661 24 41 1 Индикаторы Питание Работа Низкий заряд батареи Ошибка 2 Индикатор RS232 прием Rx 3 Индикатор RS485 передача Тх 4 Индикаторы Входов Выходов 5 Переключатель Стоп Работа 6 Потенциометр VR0 активация М1178 значение D1178 7 Потенциометр VR1 активация М1179 значение D1179 8 Клеммы входов выходов 9 Порт СОМ 1 RS232 Slave 10 Клипса на крепления на DIN рельс 11 Гнездо для фиксации модуля расширения 12 Разъем для модуля расширения 13 Углубление под DIN рельс 14 Клипса крепления модуля расширения 15 Порт COM2 RS485 Master Slave 16 Клеммник подключения питания 17 Съемный 3 х полюсный клеммник 18 Кабель питания 19 Порт для нового высокоскоростного модуля 20 Заводской шильдик 21 Выдвижной фланец для крепления на стенку www stoikltd ruwww deltronics ru стр 2 из 15
