Сервис: service@stoikltd.ru и техническая поддержка: support@stoikltd.ru стр. 4 из 13

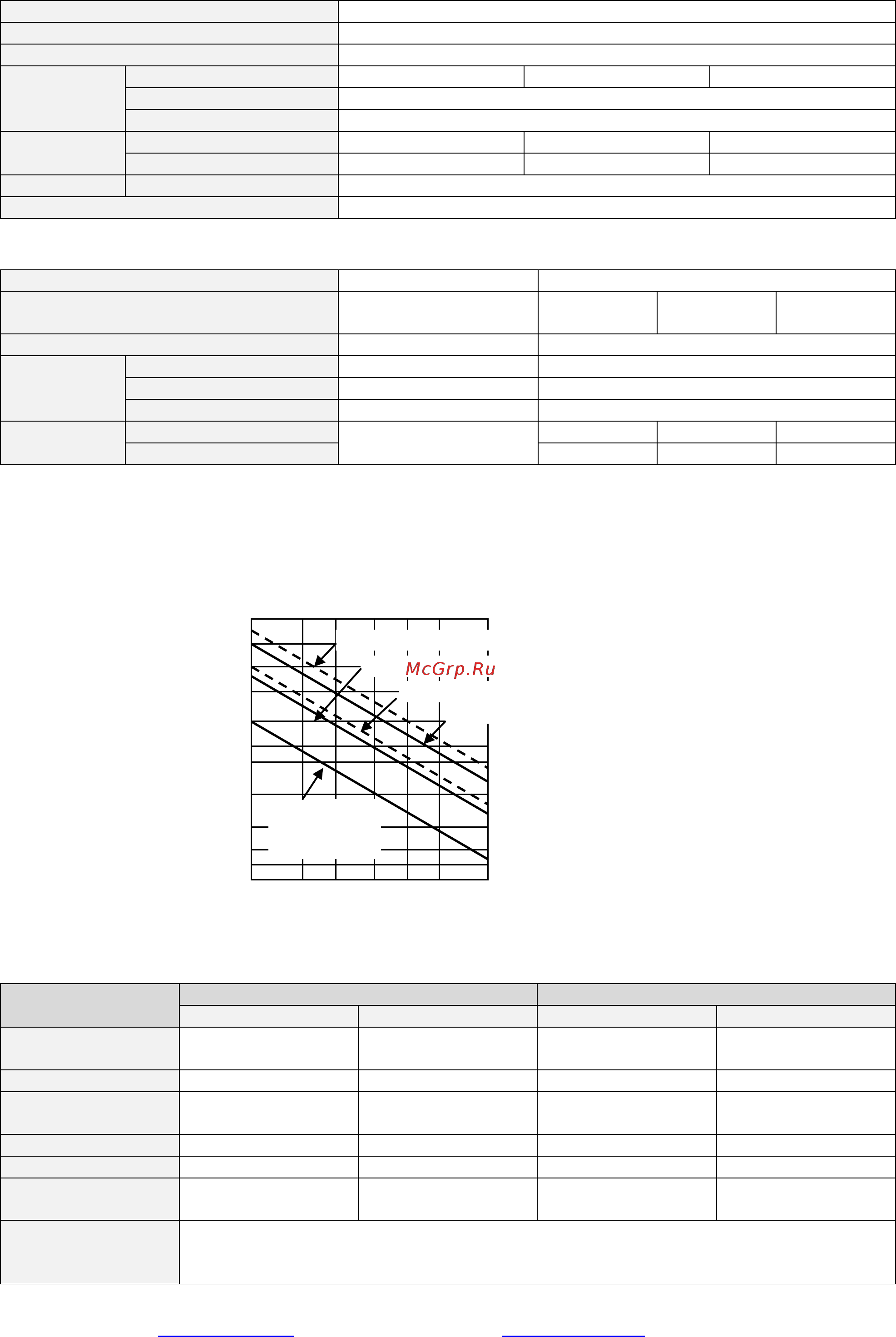

Характеристики входов (Х)
Тип входов
Дискретные
Тип входного сигнала
Сигнал 24 VDC по PNP или NPN логике с общей точкой S/S
Входное напряжение, ток
24 VDC, 5мА
Активный
уровень
Номер входов
X0, X2
X1, X3 … X7
X10 … X17, X20 …
#1
Переход с Выкл. на Вкл.
свыше 15 VDC
Переход с Вкл. на Выкл.
ниже 5 VDC
Время
отклика
Переход с Выкл. на Вкл.
2.5 мкс
20 мкс
10 мс
Переход с Вкл. на Выкл.
5 мкс
50 мкс
10 мс
Фильтр
для X0 - X7
Регулируется от 0 до 20 мс в D1020 (по умолчанию 10мс)
Входное сопротивление
4.7 кОм
Характеристики выходов (Y)
Тип выходов
Реле - R
Транзисторы - T
Номера выходов Все Y0, Y2 Y1, Y3
Y20…
#1
Рабочее напряжение
< 250VAC, 30VDC
5 … 30VDC
#2
Максимальн.
нагрузка
Резистивная
2A/1 точка (5A/COM)
0.5A/1 точка (4A/COM)
Индуктивная
#3
12Вт (24VDC)
Лампы
20Вт DC/100Вт AC
2Вт (24VDC)
Время
отклика
Переход с Выкл. на Вкл.
прим. 10 мс
2 мкс
20 мкс
Переход с Вкл. на Выкл.
3 мкс
30 мкс
Примечания.
#1. См. «Расположение клемм входов/выходов» для каждой модели.
#2. Терминалы UP, ZP должны быть подключены к внешнему дополнительному источнику питания 24VDC (-
15% … +20%), ном. потребляемый ток прим. 1мА на 1 точку.
#3. Ресурс релейных выходов при различных токах нагрузки:
Аналоговые входы и выходы (только для модели EX2)
Пункт
Аналоговые входы (A/D)
Аналоговые выходы (D/A)
Потенциальные
Токовые
Потенциальные
Токовые
Аналоговый
диапазон
+/- 10В +/- 20мА +/- 10В 0 … 20мА
Цифровой диапазон
-2000 … +2000
-2000 … +2000
-2000 … +2000
0 … 4000
Разрешение
12 бит
(5мВ=20В/4000)
12 бит
(10мкА=40мА/4000)
12 бит
(5мВ=20В/4000)
12 бит
(5мкА=20мА/4000)
Входной импеданс
> 1 МОм
250 Ом
-
-
Выходной импеданс
-
-
0.5 Ом или меньше
0.5 Ом или меньше
Допустимое сопро-
тивление нагрузки
- - > 5 кОм > 500 Ом
Результирующая
погрешность
Нелинейная погрешность: +/-1% от полной шкалы в диапазоне рабочих температур
ПЛК.
Максимальное отклонение: +/-1% от полной шкалы на 20мА и 10В.
Ток нагрузки (А)
Кол-во включений (х10
3
)
3000
2000
1000
500
300
200
100
50
30
20
0.1
0.2
0.3
0.5
0.7
2
1
120VAC (резистивная)
30VDC (индуктивная) t=7мс
240VAC (индуктивная) cosφ=0.4
120VAC (индуктивная) cosφ=0.4
30VDC
(индуктивная)
t=40мс
ООО "НПО "СТОИК ЛТД", 107392 Москва ул.Просторная 7, (495) 661-24-61, http://www.stoikltd.ru
