1 НАЗНАЧЕНИЕ ДАТЧИКА

Беспроводной пассивный инфракрасный датчик движения предназначен для

обнаружения вторжения в охраняемое помещение. Формирует сигнал о срабатывании

с помощью передачи состояния датчика по радиоканалу на основной блок контроля.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Габаритные размеры……………………………………………...…………….114мм х 60.5 мм х 41 мм

• Способ крепления………………………………………………………………………………………...Настенный

• Режим обнаружения…………………………………………………………Пассивное ИК обнаружение

• Поддерживаемая частота радиомодуля………….…………………………………………..…433 МГц

• Дальность работы по радиоканалу (прямая видимость) ………………….…………..до 100 м

• Температурный диапазон работы………………………………………………….…...от -10 до +50 °С

• Относительная влажность……………………………………………….......................…не более 90%

• Тип сенсора:………………………………..............................................Прямоугольный элемент

• Область сканирования:…………………... 88.5° (стандартная), Центральные лучи: до 18 м

• Высота установки:………………………………………………………………………….….. от 2.1 м до 2.7 м

• Питание: ………………………………………………..………………от батареи, тип 6F22 или 6LR61, 9В

• Скорость обнаружения:…………………………………………..……………………………………. 0.76м/сек

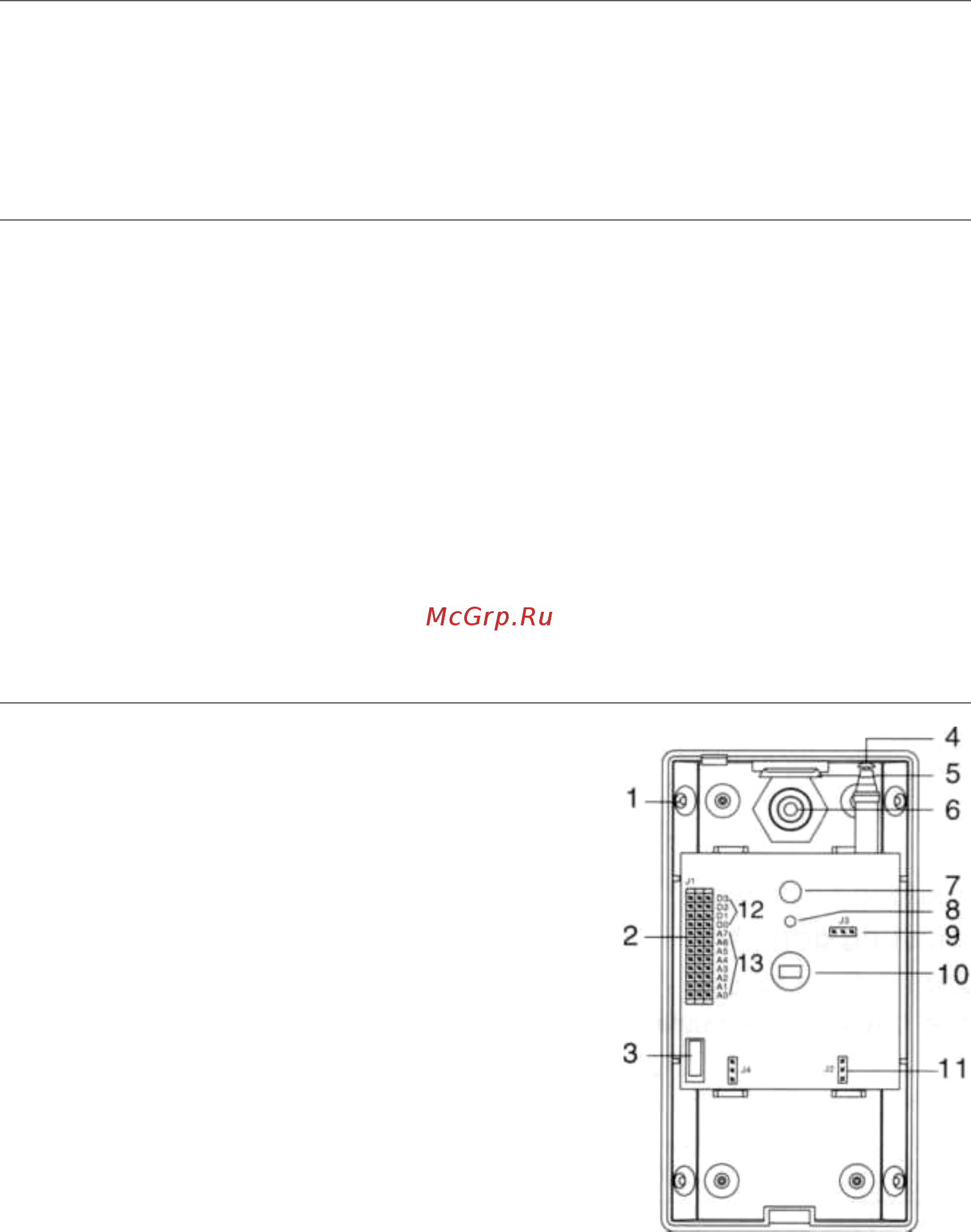

3 СХЕМА УСТРОЙСТВА. ОБЩИЙ ВИД

1. Отверстие для фиксации

2. Зона перемычек

3. Тампер

4. Антенна

5. Выход

6. Кронштейн

7. Светодиодный индикатор

8. Крепежное отверстие

9. Перемычка вкл/выкл светодиодного индикатора

10. Пироэлектрический инфракрасный датчик

11. Переключатель времени срабатывания датчика

12. Группа перемычек, отвечающих за зону датчику

13. Группа перемычек, отвечающих за адрес датчика
