Глава 1. Принципы программирования ПЛК
Перевод и адаптация: компания СТОИК, (495) 661-24-41, www.stoikltd.ru
11
команд. Однако иногда эти команды игнорируются ПО WPLSoft. Пользователь может вводить
эти команды в программу при необходимости.

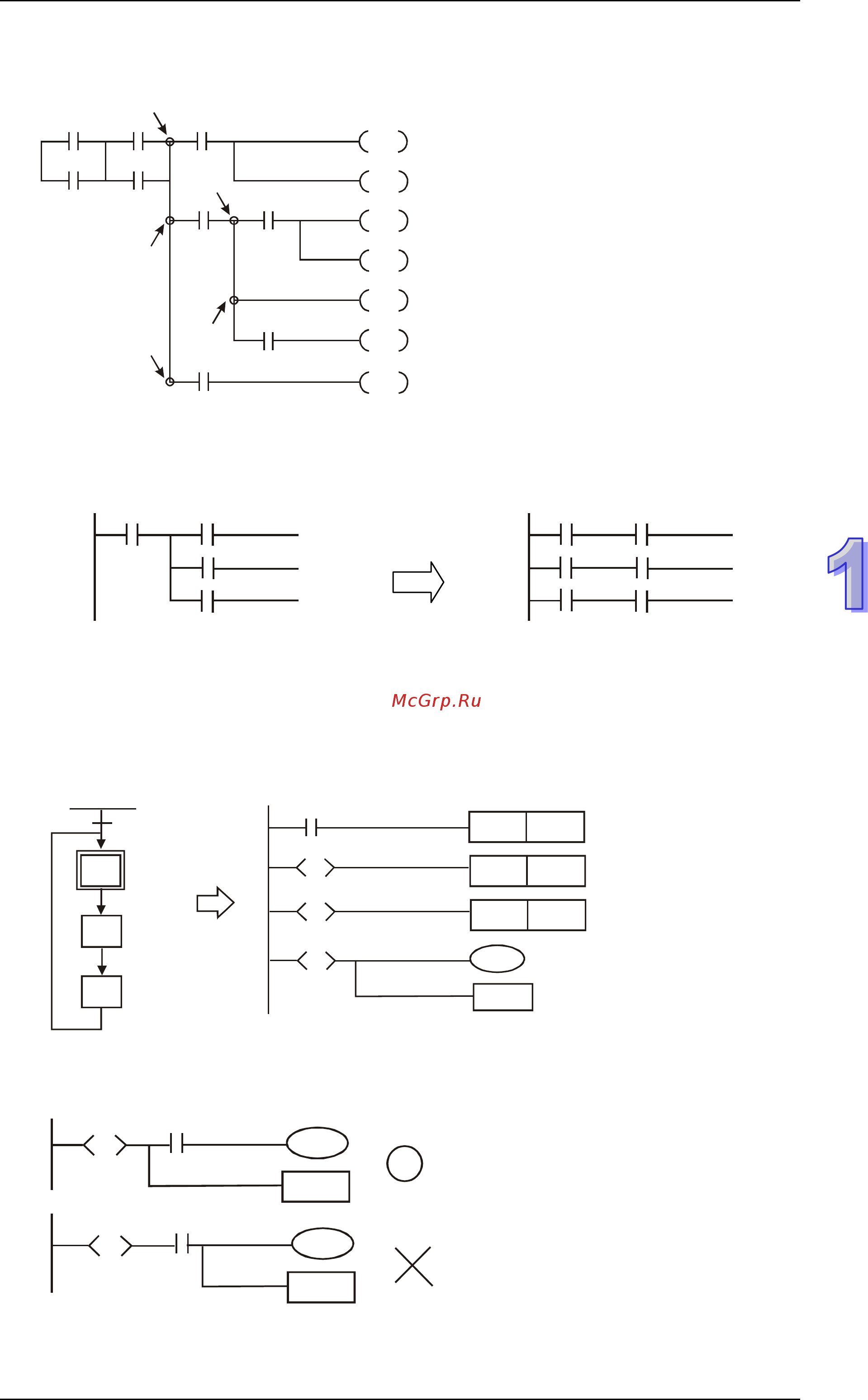

Узлы MPS, MRD и MPP:
MPS
MRD
MPP
MPP
MPS
Примечание: Лестничные диаграммы, составленные в ISPSoft не поддерживают команды
MPS, MRD and MPP. В этом случае, для получения результата, аналогичного действию
узловых команд, пользователь должен подключать все ветви к левой шине. См. рис. ниже:
WPLSoft
ISPSoft
1.4.11 STL (Шаговое лестничное программирование)
STL программирование применяет схему «шаг от точки к точке», т.е. S0 S21, S22, что
позволяет пользователю в процессе программирования создавать четкие и понятные блок-
схемы. Программа приступает к выполнению следующего шага только после полной
обработки предыдущего, что образует последовательный процесс управления, схожий со
схемой SFC (Последовательная функциональная схема). Последовательность STL может
быть преобразована в лестничную диаграмму ПЛК как показано ниже:
e
S0
S21
S22
M1002
initial
pulse
M1002
SET
S0
SET
S21
S
S0
SET
S22
S
S21
S
S22
S0
RET
1.4.12 RET (Возврат)
Команда RET помещается в конце последовательного процесса управления для указания
завершения потока STL.
e
S
S20
RET
e
S
S20
RET
Примечание: Всегда подключайте RET как показано на рисунке во избежание ошибки.
начальный
импульс
