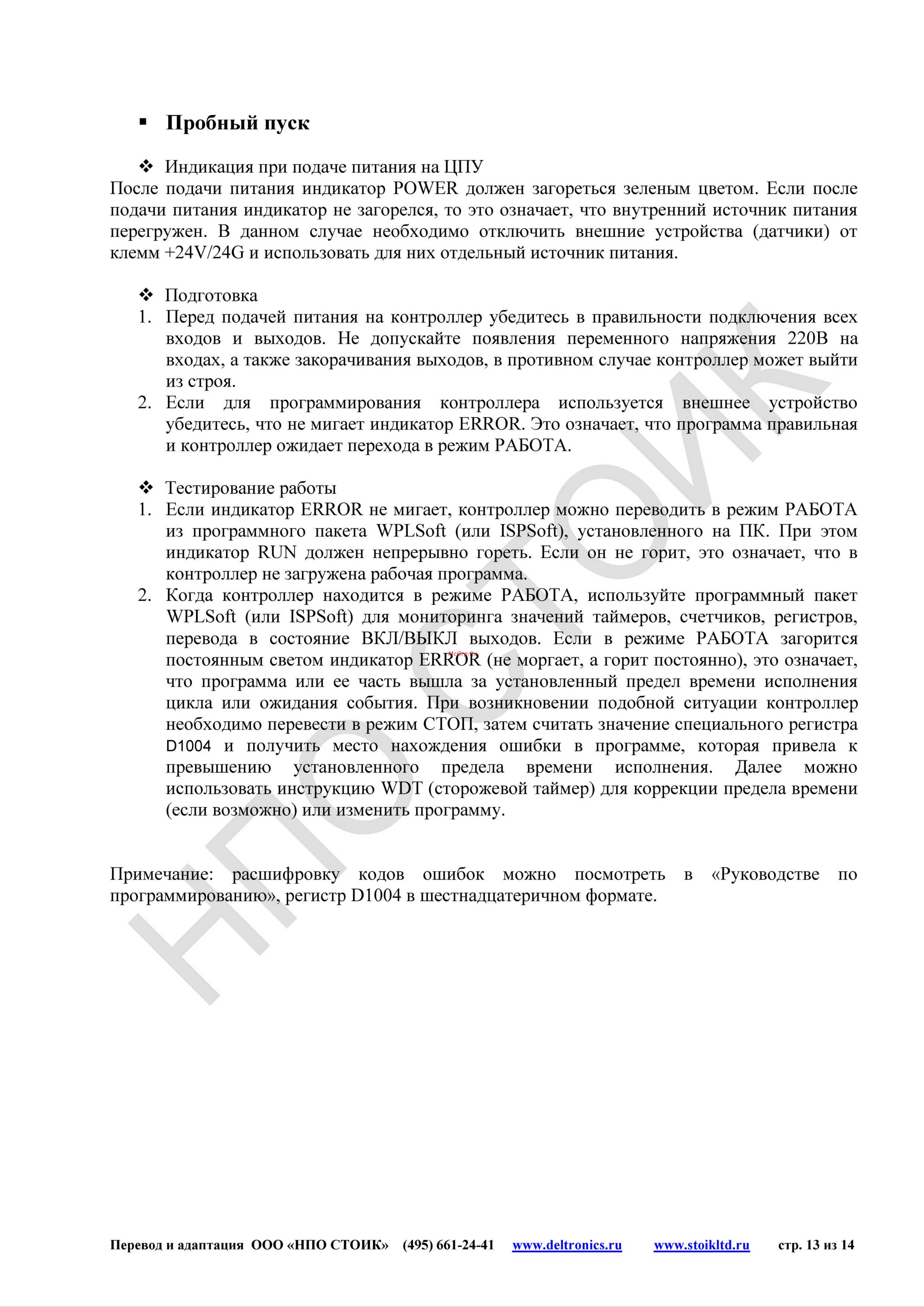

Пробный пуск Индикация при подаче питания на ЦПУ После подачи питания индикатор POWER должен загореться зеленым цветом Если после подачи питания индикатор не загорелся то это означает что внутренний источник питания перегружен В данном случае необходимо отключить внешние устройства датчики от клемм 24V 24G и использовать для них отдельный источник питания Подготовка 1 Перед подачей питания на контроллер убедитесь в правильности подключения всех входов и выходов Не допускайте появления переменного напряжения 220В на входах а также закорачивания выходов в противном случае контроллер может выйти из строя 2 Если для программирования контроллера используется внешнее устройство убедитесь что не мигает индикатор ERROR Это означает что программа правильная и контроллер ожидает перехода в режим РАБОТА Тестирование работы 1 Если индикатор ERROR не мигает контроллер можно переводить в режим РАБОТА из программного пакета WPLSoft или ISPSoft установленного на ПК При этом индикатор RUN должен непрерывно гореть Если он не горит это означает что в контроллер не загружена рабочая программа 2 Когда контроллер находится в режиме РАБОТА используйте программный пакет WPLSoft или ISPSoft для мониторинга значений таймеров счетчиков регистров перевода в состояние ВКЛ ВЫКЛ выходов Если в режиме РАБОТА загорится постоянным светом индикатор ERROR не моргает а горит постоянно это означает что программа или ее часть вышла за установленный предел времени исполнения цикла или ожидания события При возникновении подобной ситуации контроллер необходимо перевести в режим СТОП затем считать значение специального регистра D1004 и получить место нахождения ошибки в программе которая привела к превышению установленного предела времени исполнения Далее можно использовать инструкцию WDT сторожевой таймер для коррекции предела времени если возможно или изменить программу Примечание расшифровку кодов ошибок можно посмотреть программированию регистр D1004 в шестнадцатеричном формате в Руководстве Перевод и адаптация ООО НПО СТОИК 495 661 24 41 www deltronics ruwww stoikltd ru стр 13 из 14 по
