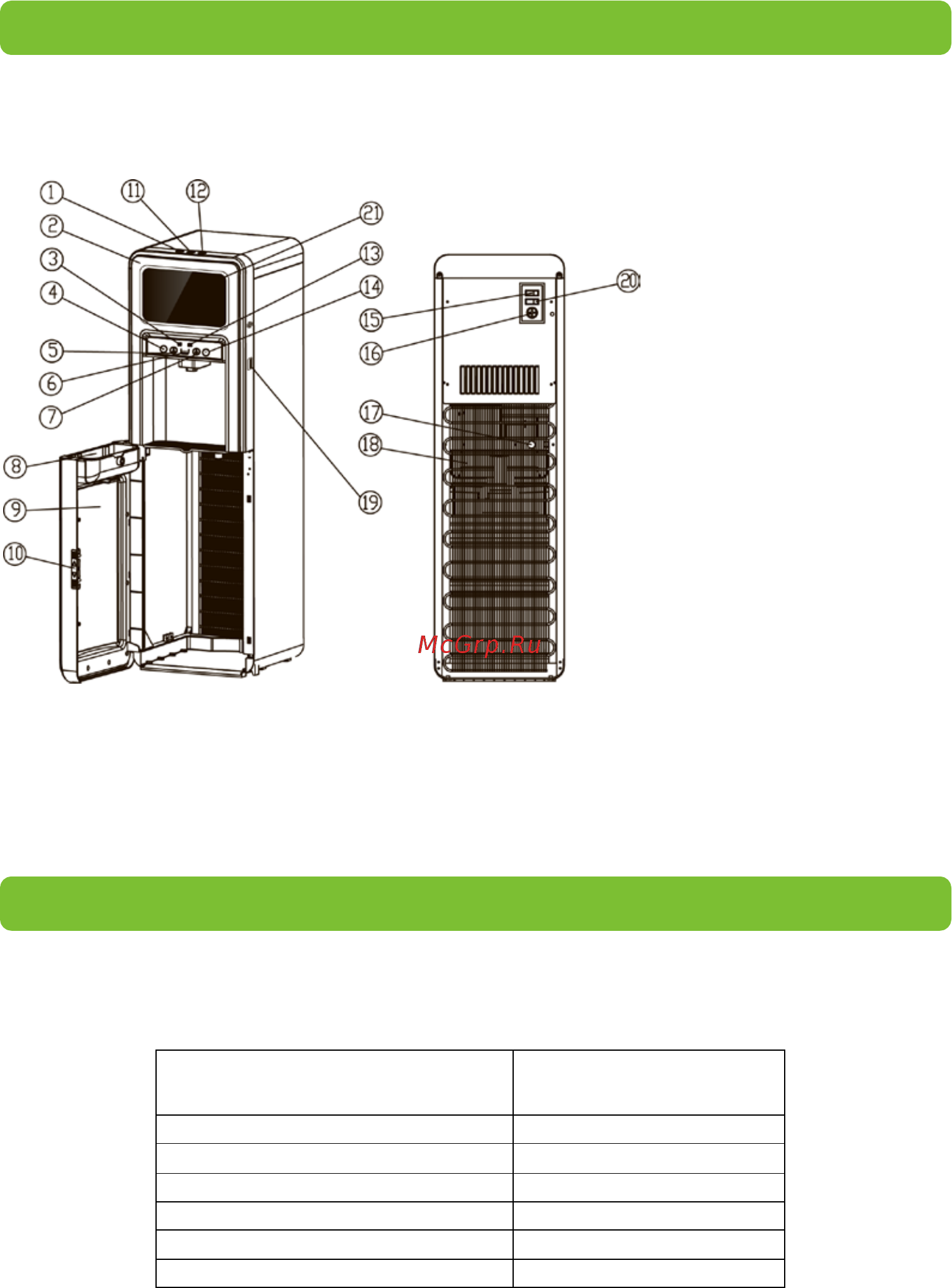

СХЕМА АППАРАТА И ЕГО ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИМЕЧАНИЕ: Указанные характеристики действительны при эксплуатации аппарата в
помещении при температуре окружающего воздуха от 0 до +35
0
С.
2
7
1
Кнопка подачи горячей воды
2
Верхняя лицевая панель
3
Отображение температуры
горячей воды
4
Кнопка выбора значения
температуры горячей воды
5
Индикатор нагрева воды
6
Индикатор отсутствия воды
7
Индикатор температуры
холодной воды
8
Лоток водоприема
9
Дверь
10
Дверной замок
11
Кнопка защиты от детей
12
Кнопка подачи холодной
воды
13
Отображение температуры
холодной воды
14
Кнопка выбора значения
холодной воды
15
Выключатель нагрева
16
Предохранитель
17
Штуцер слива
18
Решетка конденсатора
19
USB-порт
20
Выключатель дисплея
21
Дисплей
Характеристики
ECOTRONIC Р5-LXAD
Напряжение/Частота
220-240В/50Гц
Мощность нагрева
500Вт
Мощность охлаждения
85Вт
Нагрев воды
≥90
0
С 5л/ч
Охлаждение воды
≤10
0
С 2л/ч
Хладагент
R134a
