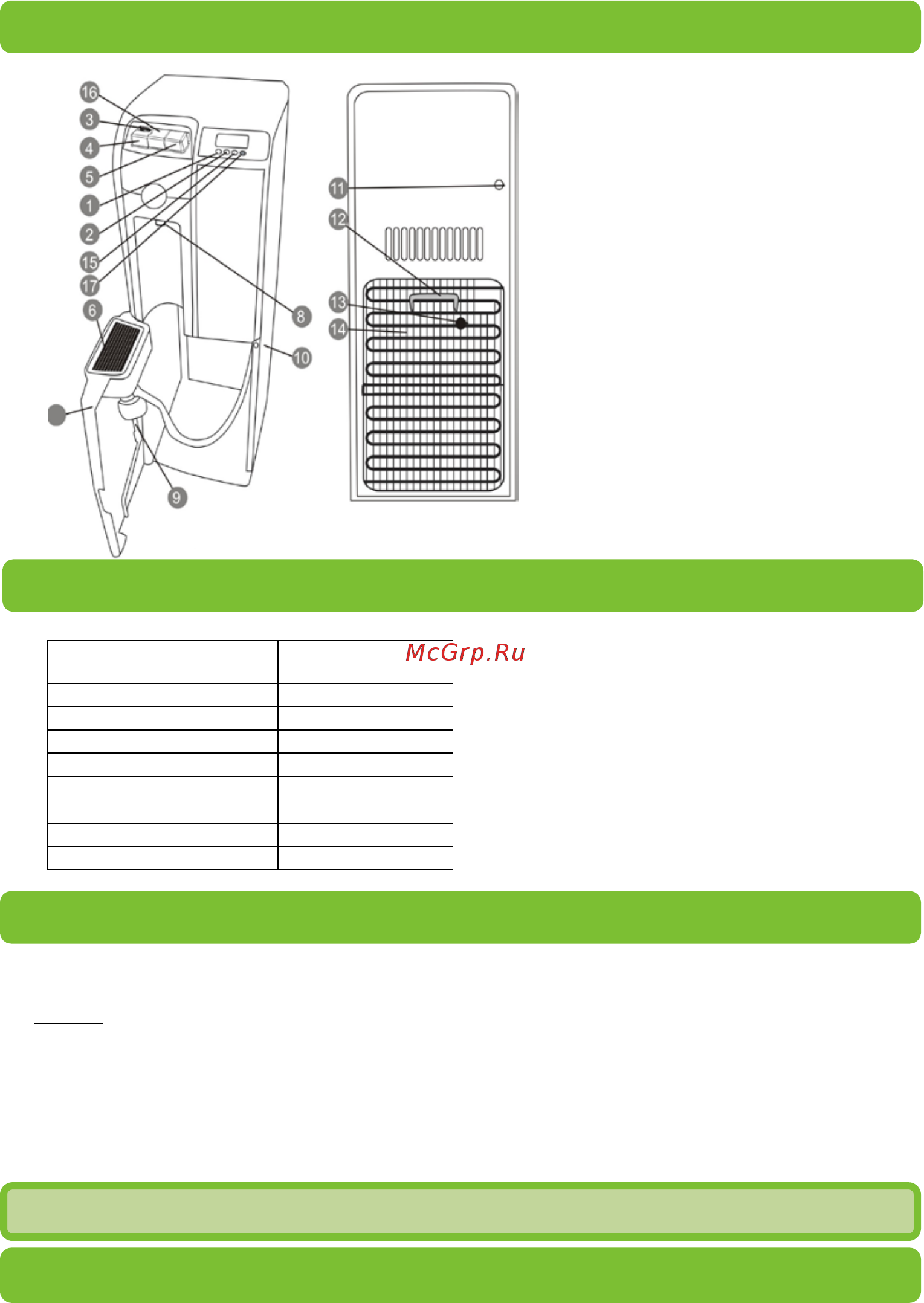

СХЕМА АППАРАТА И ЕГО ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИМЕЧАНИЕ
: Указанные характеристики
действительны при эксплуатации аппарата в
помещении при температуре окружающего
воздуха от 0 до +35
0
С.
ОСНОВНЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ ФУНКЦИИ
ВНИМАНИЕ! Для уменьшения риска возгорания, поражения током и для уверенности,
при пользовании устройством прочтите предлагаемое руководство!
ВАЖНО:
- При покупке аппарата проверьте отсутствие повреждений в упаковке.
- Эксплуатация аппарата должна производиться в соответствии с настоящей инструкцией по эксплуатации.
- Техническое обслуживание и ремонт аппарата должен производиться специалистом Сервис-центра.
- Аппарат не предназначен для использования людьми (в т.ч. и детьми) с ограниченными психическими и
физическими возможностями, либо с недостаточным опытом или знаниями, если только они не были
проинструктированы или находятся под присмотром лиц, ответственных за их безопасность. Дети должны
находиться под контролем для недопущения игры с прибором.
ВНИМАНИЕ! Хранение и транспортировка аппарата должны осуществляться только
в вертикальном положении!!!
ПРАВИЛА ЭЛЕКТРОБЕЗОПАСНОСТИ
1. Не подключайте аппарат к сети электропитания, колебания напряжения в которой могут выходить за пределы
диапазона 180-240В.
2
7
1
Индикатор нагрева
2
Индикатор охлаждения
3
Фиксатор защиты от детей
4
Клавиша горячей воды
5
Клавиша холодной воды
6
Решетка лотка
7
Дверь
8
Кран подачи воды
9
Трубка забора воды
10
Микровыключатель двери
11
Термостат холодной воды
12
Ручка для переноса
13
Сливной клапан
14
Решетка конденсатора
15
Индикатор отсутствия воды
16
Клавиша воды комнатной темп.
17
Кнопка включения нагрева
Характеристики
ECOTRONIC Р7-LX
Напряжение/Частота
220В-240В/50Гц
Мощность нагрева
525Вт
Мощность охлаждения
85Вт
Нагрев воды
≥90
0
С 5л/ч
Охлаждение воды
≤10
0
С 2л/ч
Объем бака нагрева
1,2л
Объем бака охлаждения
3,3л
Хладагент
R134a/34г
Содержание
- Аппарат для нагрева и охлаждения питьевой воды 1
- Руководство пользователя 1
- Основные пользовательские функции 2
- Правила электробезопасности 2
- Схема аппарата и его описание технические характеристики 2
- Подготовка аппарата к работе 3
- Установка аппарата 3
- Возможные неполадки и способы их устранения 4
- Категорически запрещено мыть водой корпус включенного в сеть аппарата 4
- Описание панели индикации 4
- Осторожно вытекающая вода может быть обжигающе горячей 4
- Правила ухода за аппаратом 4
- Правила эксплуатации 4
- Регулировка температуры охлаждения 4
