Ecotronic P9-LX [2/4] Схема аппарата и его описание технические характеристики
![Ecotronic P9-LX [2/4] Схема аппарата и его описание технические характеристики](/views2/1477338/page2/bg2.png)

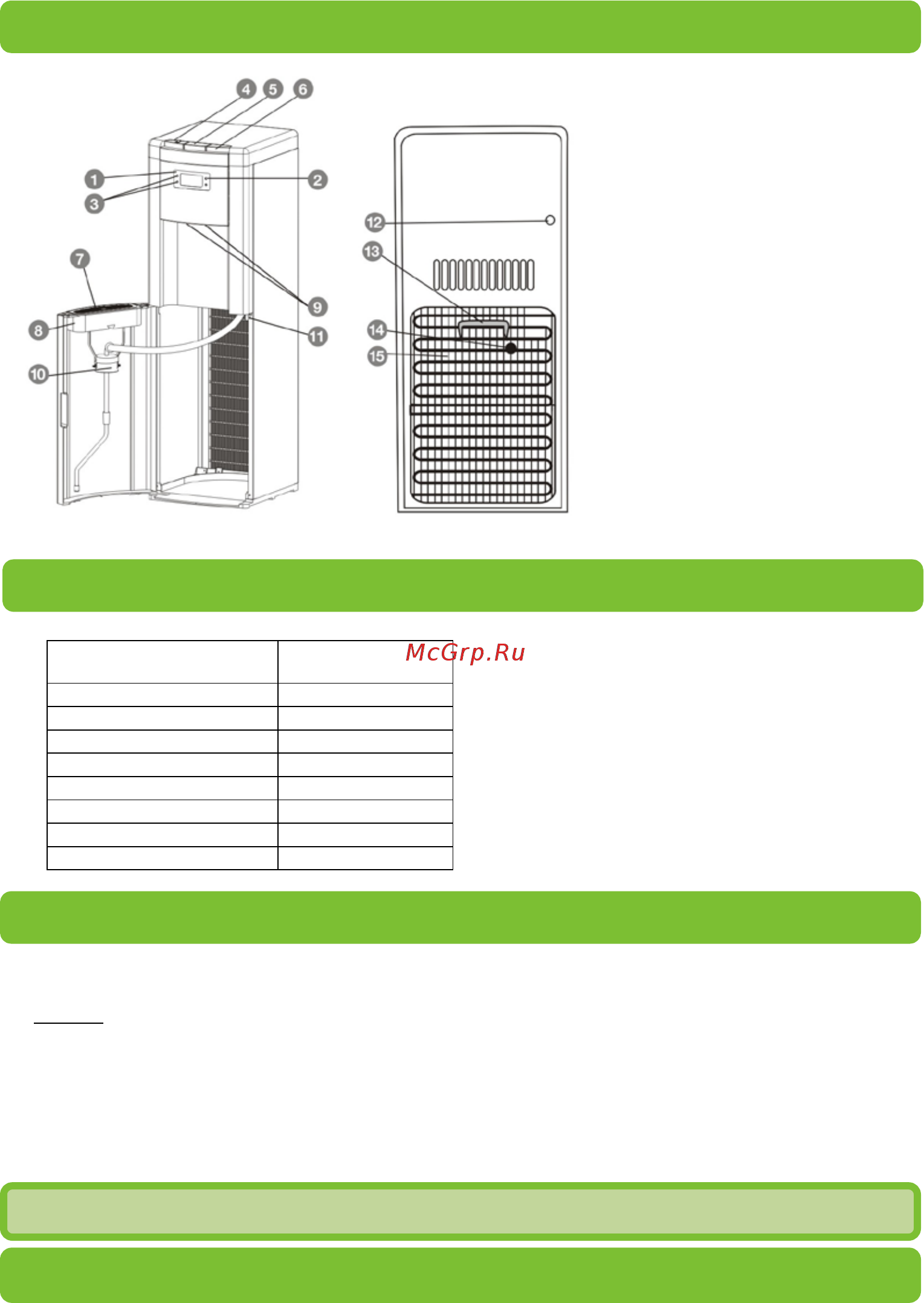

СХЕМА АППАРАТА И ЕГО ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРИМЕЧАНИЕ
: Указанные характеристики
действительны при эксплуатации аппарата в
помещении при температуре окружающего
воздуха от 0 до +35
0
С.
ОСНОВНЫЕ ПОЛЬЗОВАТЕЛЬСКИЕ ФУНКЦИИ
ВНИМАНИЕ! Для уменьшения риска возгорания, поражения током и для уверенности,
при пользовании устройством прочтите предлагаемое руководство!
ВАЖНО:
- При покупке аппарата проверьте отсутствие повреждений в упаковке.
- Эксплуатация аппарата должна производиться в соответствии с настоящей инструкцией по эксплуатации.
- Техническое обслуживание и ремонт аппарата должен производиться специалистом Сервис-центра.
- Аппарат не предназначен для использования людьми (в т.ч. и детьми) с ограниченными психическими и
физическими возможностями, либо с недостаточным опытом или знаниями, если только они не были
проинструктированы или находятся под присмотром лиц, ответственных за их безопасность. Дети должны
находиться под контролем для недопущения игры с прибором.
ВНИМАНИЕ! Хранение и транспортировка аппарата должны осуществляться только
в вертикальном положении!!!
ПРАВИЛА ЭЛЕКТРОБЕЗОПАСНОСТИ
1. Не подключайте аппарат к сети электропитания, колебания напряжения в которой могут выходить за пределы
диапазона 180-240В.
2
7
1
Панель управления
2
Кнопка нагрева
3
Индикаторы
4
Клавиша горячей воды
5
Клавиша подачи воды комн.
температуры
6
Клавиша холодной воды
7
Резервуар для приема воды
8
Дверь
9
Краны подачи воды
10
Крышка для бутыли
11
Микровыключатель двери
12
Термостат охлаждения
13
Ручка для переноса
14
Штуцер слива воды
15
Решетка конденсатора
Характеристики
ECOTRONIC Р9-LX
Напряжение/Частота
220В/50Гц
Мощность нагрева
500Вт
Мощность охлаждения
85Вт
Нагрев воды
87-95
0
С 5л/ч
Охлаждение воды
5-10
0
С 2л/ч
Объем бака нагрева
1,2л
Объем бака охлаждения
3,3л
Хладагент
R134a
Содержание
- Аппарат для нагрева и охлаждения питьевой воды 1
- Руководство пользователя 1
- Основные пользовательские функции 2
- Правила электробезопасности 2
- Схема аппарата и его описание технические характеристики 2
- Подготовка аппарата к работе 3
- Установка аппарата 3
- Возможные неполадки и способы их устранения 4
- Категорически запрещено мыть водой корпус включенного в сеть аппарата 4
- Описание панели индикации 4
- Правила ухода за аппаратом 4
- Правила эксплуатации 4
- Регулировка температуры охлаждения 4
