52
Инструкция по эксплуатации
l
3 звуковых
сигнала
l
3 вспышки габаритов
Варианты работы дополнительного канала определяются
программируемой функцией 14. Возможны 4 варианта работы
дополнительного канала №1. Активация канала производится
одинаковыми действиями, независимо от выбранного варианта
Канал может быть запрограммирован на любую фиксированную
продолжительность работы от 1 до 60 сек. При выборе варианта 2, датчик
удара и доп. датчик отключаются на время работы канала.
l
3 звуковых сигнала
l открывается
замок багажника
Вид дополнительного оборудования, подключенного к каналу №1,
уточняется при установке сигнализации
Канал может работать в режиме защелка , когда вкл./выкл. осуществляется
с брелка дистанционно.
“”

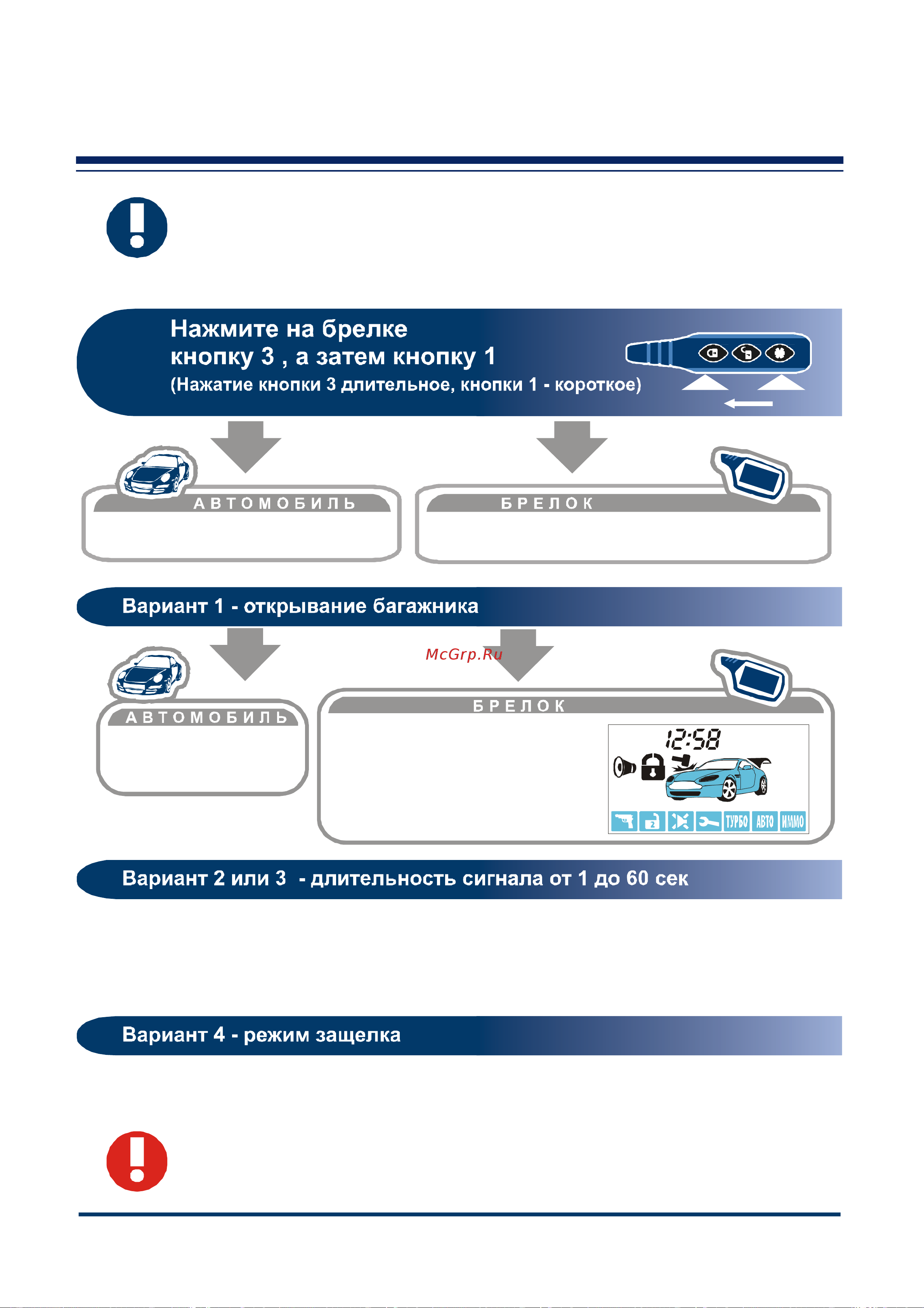

Управление дополнительным
каналом №1 (открывание багажника)
