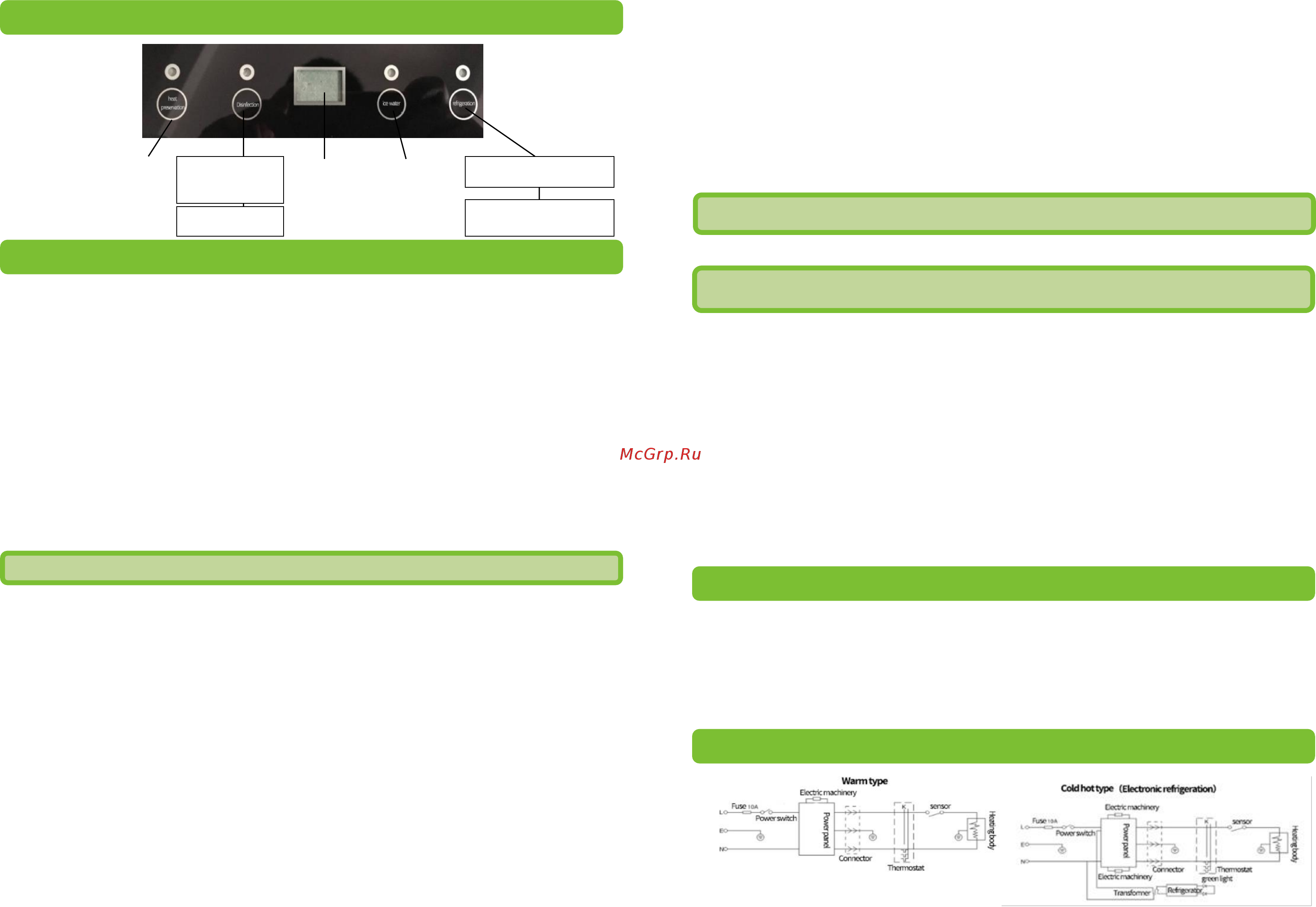

ПАНЕЛЬ ИНДИКАЦИИ И УПРАВЛЕНИЯ

Включение Подача воды/ Информационное Подача Включение охлаждения

подогрева нагрев табло холодной (для TB3-LE)

(для TB1-LE, TB3-LE) воды

Подача воды Включение нагрева

(для TB2-LE) (для TB1-LE, TB2-LE)

ПОЛЬЗОВАНИЕ АППАРАТОМ

1. Для заполнения бака холодной воды необходимо открыть крышку чайника и установить кран подачи воды

над ним.

2. После этого нажмите кнопку подачи холодной воды 1 раз. Вода будет автоматически поступать в бак

охлаждения и через 30 секунд насос отключится.

ПРИГОТОВЛЕНИЕ ХОЛОДНОЙ ВОДЫ

1. Нажмите на кнопку охлаждения воды для запуска функции охлаждения и индикатор загорится красным

цветом и начнется процесс охлаждения воды.

2. После того, как вода достигнет необходимой температуры, индикатор загорится зеленым цветом. При первом

включении это произойдет примерно через полчаса.

3. Для того, чтобы налить холодную воду, нажмите кнопку подачи холодной воды.

4. После того, как температура холодной воды повысится, Аппарат автоматически начнет процесс охлаждения

воды.

5. Для принудительного отключения охлаждения воды нажмите еще раз кнопку охлаждения и индикатор

погаснет.

ПРИГОТОВЛЕНИЕ ГОРЯЧЕЙ ВОДЫ

ВНИМАНИЕ! Всегда контролируйте уровень воды в чайнике! Избегайте перелива воды!

1. Убедитесь, что чайник установлен правильно, а также проверьте есть ли в чайнике вода.

2. Откройте крышку чайника и установите на ним кран. Нажмите кнопку подачи/нагрева воды 1 раз.

Загорится красный индикатор. Вода будет течь в течение 30 секунд.

3. Подачу воды в чайник можно принудительно остановить, нажав кнопку подачи/нагрева воды еще раз.

4. После окончания подачи воды в чайник, автоматически включится нагрев и в это же время автоматически

запустится озонирование воды в бутыли.

5. Во время процесса нагрева воды на дисплее отображается текущая температура горячей воды. Как только

температура горячей воды достигнет 100

0

С нагрев и озонирование отключатся и раздастся трехкратный

звуковой сигнал.

6. Индикатор нагрева погаснет.

7. Далее на дисплее будет отображаться текущая температура воды в чайнике.

Как повторно закипятить воду в чайнике (для модели TB2-LE)

Для того, чтобы повторить кипячение воды в чайнике, необходимо:

1. ВАЖНО! Расположить кран подачи воды над чайником и открыть крышку чайника; проверить уровень воды

в чайнике;

если в чайнике достаточно воды, двойным касанием нажать кнопку ПОДАЧА ВОДЫ/НАГРЕВ ВОДЫ, нагрев

воды начнется автоматически.

4

Если требуется долить воды в чайник, то налейте нужное количество воды, контролируя этот процесс вручную.

Для этого одним касанием необходимо нажать кнопку ПОДАЧА ВОДЫ/НАГРЕВ ВОДЫ, через несколько секунд

нажать эту кнопку повторно, после чего подача воды в чайник будет прекращена. Нагрев воды начнется

автоматически. При переведении выключателя на задней панели в положение OFF, насос перестает работать и

подача воды прекращается.

ФУНКЦИЯ СТЕРИЛИЗАЦИИ (ТОЛЬКО ДЛЯ МОДЕЛИ TB3-LE UV)

Внутри шкафчика на задней стенке расположена UV-лампа. Во время процесса нагрева воды, лампа включается

автоматически.

После завершения процесса нагрева воды лампа отключается. Не рекомендуется открывать дверцу Аппарата в

течение 30 минут после отключения.

ВНИМАНИЕ! Во время процесса нагрева/ стерилизации воды ЗАПРЕЩАЕТСЯ открывать нижнюю

дверцу Аппарата во избежание причинения вреда здоровью!

ВНИМАНИЕ! Будьте осторожны при пользовании чайником!

Избегайте ошпаривания горячей водой и паром!

ФУНКЦИЯ ПОДОГРЕВА ЗАВАРНОГО ЧАЙНИКА

Для поддержания температуры горячей воды в заварном чайнике нажмите 1 раз кнопку подогрева, после чего

индикатор загорится и включится функция поддержания температуры воды. Данная функция позволяет

поддерживать температуру горячей воды в заварном чайнике на протяжение 8 часов.

Для принудительного отключения функции подогрева достаточно нажать кнопку подогрева еще раз, после чего

индикатор погаснет.

ВАЖНЫЕ ЗАМЕЧАНИЯ:

1. Чайник может использоваться только вместе с данным Аппаратом.

2. Во время процесса нагрева воды, пожалуйста, не прикасайтесь к металлическим частям чайника во

избежание получения ожогов!

3. До включения функции нагрева воды обязательно проверяйте уровень воды в чайнике.

4. При сливе воды не держите чайник слишком наклоненным, чтобы избежать ошпаривания и перелива воды.

5. Будьте внимательны при подаче воды в чайники, избегайте перелива воды на поверхность Аппарата!

ИНФОРМАЦИОННОЕ ТАБЛО

Если на табло появилась ошибка Е1: это сигнализирует о том, что чайник не установлен либо установлен

неправильно. Необходимо установить чайник правильно. После этого ошибка Е1 на табло погаснет.

Если на табло появилась ошибка Е4: это сигнализирует о том, что в чайнике нет воды и была нажата кнопка

нагрева воды, в результате сработала защита от перегрева. Для дальнейшего пользования Аппаратом необходимо

подождать 15-20 минут, не наливая воду в чайник. После того, как чайник остынет и на табло погаснет ошибка Е4,

можно продолжать пользоваться Аппаратом.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

5
