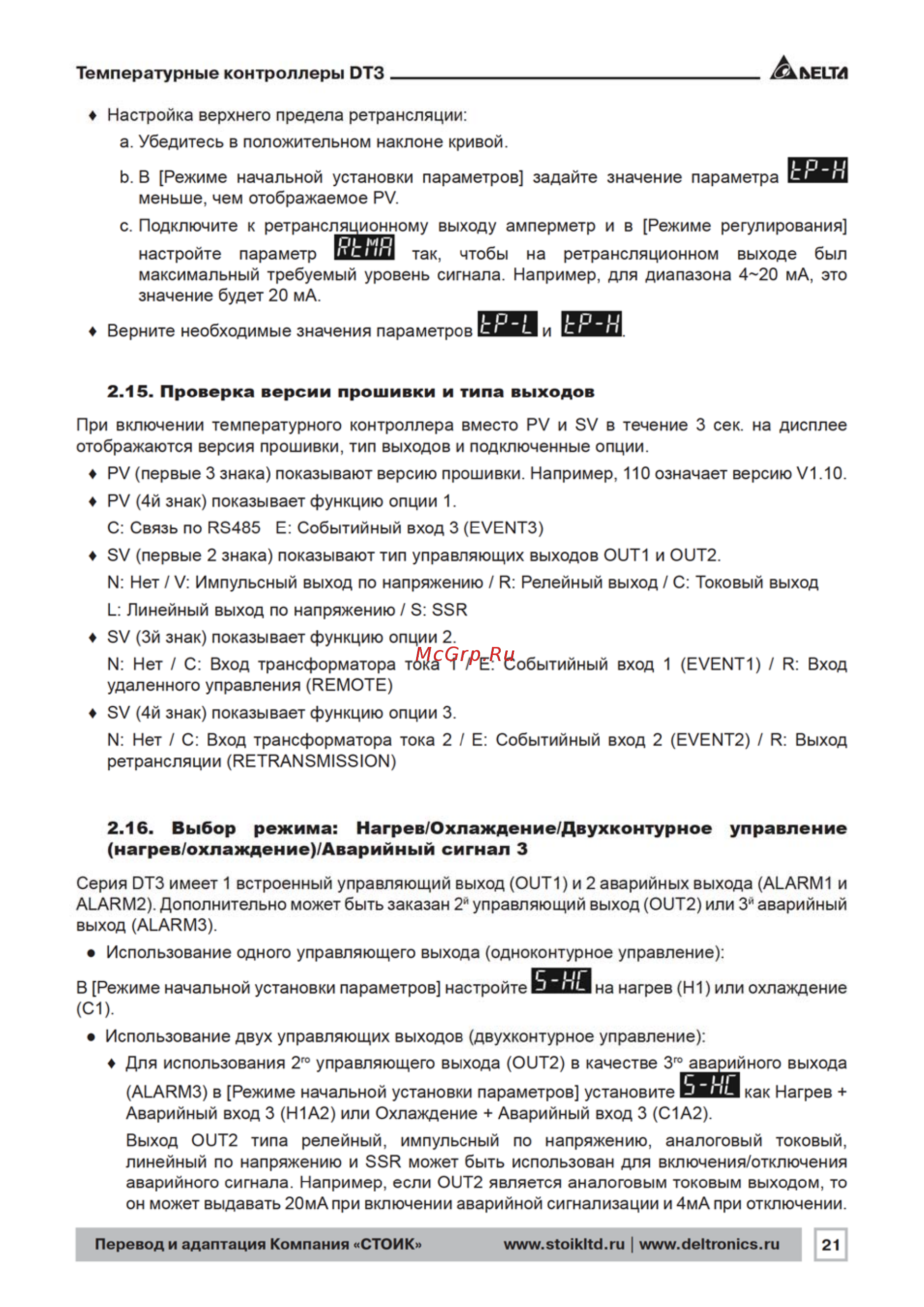

Delta Electronics DT340VA-V200 [21/56] Выбор режима нагрев охлаждение двухконтурное управление
![Delta Electronics DT340VA-V200 [21/56] Выбор режима нагрев охлаждение двухконтурное управление](/views2/1477207/page21/bg15.png)
Содержание
- K eltzi ____________________________________ температурные контроллеры dt3 2
- Содержание 2
- Температурные контроллеры отз 3
- Ьеьгл 3
- Eltzi ____________________________________ температурные контроллеры dt3 4
- Назначение 4
- Основные сведения 4
- Основные сведения об изделии 4
- Меры предосторожности 5
- Основные технические данные 5
- Температурные контроллеры отз 5
- Ьеьгл 5
- Eltzi ____________________________________ температурные контроллеры dt3 6
- Дисплей светодиодные индикаторы и клавиши 6
- Маркировка и упаковка 6
- Aheltd температурные контроллеры dt3 7
- Год выпуска 7
- Завод изготовитель 7
- Модель 7
- Неделя выпуска 7
- Порядковый номер изделия 7
- Уа0000 w 14 52 0007 7
- Порядок работы 8
- Спецификация 8
- Температурные контроллеры dt3 8
- Гтц 9
- Fl 1 ll 1 10
- Im о ii il 10
- L oi im 10
- _ и ч 10
- _ мл о ii in 10
- Дам 10
- Ида 10
- Температурные контроллеры dt3 eltzi 10
- Aheltd температурные контроллеры dt3 11
- Wt sí 11
- А яг 11
- Сп пс с о 11
- Ppl у 12
- Loí u 13
- Гп п é ц 13
- Ър ъ 13
- Defíd 14
- Ярме 14
- Ahelri температурные контроллеры dt3 15
- Оп i и 15
- 5р 5 11 16
- I5p я 16
- Настройка дисплея 17
- Температурные контроллеры отз 17
- Ьеьгл 17
- Eltzi ____________________________________ температурные контроллеры dt3 18
- Задание верхнего нижнего предела температуры 18
- Настройка входного фильтра pv и коррекция входного сигнала 18
- Ьр l 18
- Настройка аналогового сигнала по напряжению и току 19
- Настройка диапазона значений аналогового выхода 19
- Отключение компенсации холодного спая термопары 19
- Пл ии 19
- Температурные контроллеры dt3 ahelri 19
- Eltл ____________________________________ температурные контроллеры отз 20
- Компенсации 20
- Лпп иии 20
- Настройка ретрансляционного пропорционального выхода и 20
- Lp l tp h 21
- Выбор режима нагрев охлаждение двухконтурное управление 21
- Нагрев охлаждение аварийный сигнал 3 21
- Проверка версии прошивки и типа выходов 21
- Рым 21
- Температурные контроллеры dt3 abelri 21
- Ьр н 21
- K eltzi ____________________________________ температурные контроллеры отз 22
- Еер5 22
- Настройки режима управления заданным значением зу 22
- О ее1с1 22
- О еяо 22
- Температурные контроллеры dt3 ahelri 23
- Eltzi температурные контроллеры dt3 24
- 18 настройка метода управления 26
- Eltzi ____________________________________ температурные контроллеры dt3 26
- Ре н 26
- Рн f 26
- Рн б 26
- Рн н 26
- Рнер 26
- Температурные контроллеры отз 27
- Ьеьгл 27
- Еоее 28
- Ире о 28
- Температурные контроллеры dt3 ahelri 29
- Установка нескольких пид наборов 29
- Fííl 30
- Ешд 31
- Кзя 31
- Ограничение выходного сигнала 31
- Температурные контроллеры отз 31
- Функция токового трансформатора ст 31
- Eltл ____________________________________ температурные контроллеры dt3 32
- Дополнительные дискретные входы управления event 32
- Пользовательские настройки функциональных клавиш fl f2 33
- Пределы температурного диапазона 33
- Редактирование пользовательских экранных меню 33
- Ря55 33
- Температурные контроллеры dt3 ahelri 33
- K eltzi ____________________________________ температурные контроллеры dt3 34
- М рри 34
- Мь и 34
- Ши pi 34
- Ряб 35
- Сброс на заводские настройки 35
- Температурные контроллеры отз 35
- Функция блокировки клавиш 35
- A eltzi ____________________________________ температурные контроллеры отз 36
- Выходы аварийной сигнализации 36
- Кэз 36
- Ahelri температурные контроллеры dt3 37
- Al l al h 37
- Ииэд 38
- Щжд 38
- Щхзш ииж 38
- F lfolfi 39
- Список параметров коммуникации по rs 485 39
- Температурные контроллеры dt3 ahelri 39
- ____________________________________ температурные контроллеры отз 40
- Aheltd температурные контроллеры dt3 41
- Температурные контроллеры dt3 k eltzi 42
- Температурные контроллеры отз 43
- Ьеьгл 43
- ____________________________________ температурные контроллеры dt3 44
- Lrc продольная проверка избыточности суммируются значение байтов от adr1 до последнего символа данных и вычитается из 100н 45
- Адрес содержание описание 45
- Для примера 01h 03h 47h 00h 00h 02h 4dh lrc 100н 4dh взн 45
- Максимум 8 слов 06н для записи 1 слова в регистр 45
- Н зона нечувствительности fuzzy диапазон 0 пропорциональный коэффициент пид регулятора 45
- Н сохранение программируемых параметров в памяти 45
- Н чтение значения сигнала токового трансформатора ст 1 шаг 0 а 45
- Н чтение значения сигнала токового трансформатора ст2 шаг 0 а 45
- О нет 1 сохранение 45
- Режим ascii 45
- Температурные контроллеры dt3 aheltd 45
- Формат передачи данных командный код озн для чтения содержимого регистра 45
- Crc циклическая проверка избыточности рассчитывается следующим образом 46
- K eltzi температурные контроллеры dt3 46
- Гарантийный талон 46
- Если lsb crc регистра равно 0 повторите шагз в противном случае исключающее 46
- Загрузка 1 б bit регистра называемого crc регистром с ffffh 46
- И проверка lsb 46
- Или crc регистра с полиномиальным значением а001н 46
- Инструкция на англ и китайском языках 46
- Исключающее или первому 8 bit байту из командного сообщения с байтом младшего 46
- Комплект крепежных элементов 46
- Комплектность 46
- Наклейка для обозначения подключаемых клемм 46
- Паспорт и руководство по эксплуатации 46
- Повторите шаг со 2 по 5 для следующих 8 bit байтов из командного сообщения 46
- Повторяйте шаг 3 и 4 до тех пор пока восемь сдвигов не будут выполнены затем 46
- Полный 8 bit байт будет обработан 46
- Порядка из 16 bit регистра crc помещение результата в crc регистр 46
- Продолжайте пока все байты не будут обработаны конечное содержание crc регистра crc значение при передаче значения crc в сообщении старшие и младшие байты значения crc должны меняться то есть сначала будет передан младший байт 46
- Режим rtu 46
- Сдвиг одного бита регистра crc вправо с msb нулевым заполнением извлечение 46
- Термоконтроллер отз 46
- Гарантийные обязательства 47
- Индивидуальные особенности изделия 47
- Срок службы годности изделия 47
- Сроки замены восстановления или критерии предельного состояния составных частей изделия при которых их 47
- Температурные контроллеры отз 47
- Эксплуатация допустима 47
- K eltzi температурные контроллеры отз 48
- Руководство по эксплуатации паспорт 48
- Сведения о цене и условиях приобретения изделия 48
- Свидетельство о приемке и продаже 48
- Свидетельство об упаковывании 48
- Согласно требованиям предусмотренным в действующей технической документации 48
- Соответствует требованиям ту 3434 0200 46526536 99 и признан годным к эксплуатации 48
- Температурные контроллеры могут быть приобретены в компании ооо стоик лтд или у ее официальных партнеров 48
- Температурный контроллер серии отз 48
- Упакован 48
- Цена договорная 48
- Штамп отк 48
- Отз с 49
- Приложение а опциональные платы 49
- Температурные контроллеры отз 49
- K eltzi ____________________________________ температурные контроллеры отз 50
- Приложение в габаритные и установочные размеры отз 50
- Размеры установочных окон в панели 50
- Перевод и адаптация компания стоик www stoikltd ru www deltronics ru 51
- Т оил 51
- K eltzi температурные контроллеры отз 52
- Г не 52
- Ичп 53
- О вонг ххх 5уа 53
- Оит 53
- От3301 а 0200 53
- От330уа 0200 от330са 0200 53
- Отззоиа о 53
- Отззора 53
- Отззоуа оозо от330са 0030 тззоьа оозо 53
- Отззоуа оооз от330са 0003 т3301_а 0003 53
- Отззоуа отззоса отззоьа 53
- Отззоуа пои рт330са р011 т3301 а р011 53
- Рт330уа р211 рт330са р211 т3301 а п211 53
- Рт330уа у231 от330са с231 от330ьа ь231 53
- Т330па р112 53
- Т330ра о200 53
- Т330уа 0 отззоса о 53
- K eltи ____________________________________ температурные контроллеры отз 54
- X м м 54
- Л 0 0 54
- Лчз 54
- Н хт 54
- Руководство по эксплуатации паспорт 54
- Ыецт г28 г т 54
- Температурные контроллеры отз 55
- Ьеьгл 55
- Стъик 56
Похожие устройства
- Delta Electronics DT340VA-V211 Инструкция по эксплуатации
- Delta Electronics DT340VA-V220 Инструкция по эксплуатации
- Delta Electronics DT340VD-0200 Инструкция по эксплуатации
- Delta Electronics DT360CA Инструкция по эксплуатации
- Delta Electronics DT360CA-0200 Инструкция по эксплуатации
- Delta Electronics DT360CA-R200 Инструкция по эксплуатации
- Delta Electronics DT360CA-R211 Инструкция по эксплуатации
- Delta Electronics DT360CA-R220 Инструкция по эксплуатации
- Delta Electronics DT360CA-V200 Инструкция по эксплуатации
- Delta Electronics DT360CA-V211 Инструкция по эксплуатации
- Delta Electronics DT360CA-V220 Инструкция по эксплуатации
- Delta Electronics DT360CD-0200 Инструкция по эксплуатации
- Delta Electronics DT360LA Инструкция по эксплуатации
- Delta Electronics DT360LA-0200 Инструкция по эксплуатации
- Delta Electronics DT360LA-R200 Инструкция по эксплуатации
- Delta Electronics DT360LA-R211 Инструкция по эксплуатации
- Delta Electronics DT360LA-R220 Инструкция по эксплуатации
- Delta Electronics DT360LA-V200 Инструкция по эксплуатации
- Delta Electronics DT360LA-V211 Инструкция по эксплуатации
- Delta Electronics DT360LA-V220 Инструкция по эксплуатации
Температурные контроллеры DT3 AbELRI Настройка верхнего предела ретрансляции а Убедитесь в положительном наклоне кривой ЬР Н Ь В Режиме начальной установки параметров задайте значение параметра меньше чем отображаемое РУ с Подключите к ретрансляционному выходу амперметр и в Режиме регулирования РЫМ так чтобы на ретрансляционном настройте параметр выходе был максимальный требуемый уровень сигнала Например для диапазона 4 20 мА это значение будет 20 мА Верните необходимые значения параметров tP H LP L 2 15 Проверка версии прошивки и типа выходов При включении температурного контроллера вместо PV и SV в течение 3 сек на дисплее отображаются версия прошивки тип выходов и подключенные опции PV первые 3 знака показывают версию прошивки Например 110 означает версию V1 10 PV 4й знак показывает функцию опции 1 С Связь по RS485 Е Событийный вход 3 EVENT3 SV первые 2 знака показывают тип управляющих выходов OUT 1 и OUT2 N Нет V Импульсный выход по напряжению R Релейный выход С Токовый выход L Линейный выход по напряжению S SSR SV Зй знак показывает функцию опции 2 N Нет С Вход трансформатора тока 1 Е Событийный вход 1 EVENT1 R Вход удаленного управления REMOTE SV 4й знак показывает функцию опции 3 N Нет С Вход трансформатора тока 2 Е Событийный вход 2 EVENT2 R Выход ретрансляции RETRANSMISSION 2 16 Выбор режима Нагрев Охлаждение Двухконтурное нагрев охлаждение Аварийный сигнал 3 управление Серия ОТЗ имеет 1 встроенный управляющий выход ОиТ1 и 2 аварийных выхода АЕАРМ1 и А1_АРМ2 Дополнительно может быть заказан 2й управляющий выход ОиТ2 или 3й аварийный выход АЦАРМЗ Использование одного управляющего выхода одноконтурное управление В Режиме начальной установки параметров настройте С1 5 HL на нагрев Н1 или охлаждение Использование двух управляющих выходов двухконтурное управление Для использования 2го управляющего выхода ОиТ2 в качестве 3го аварийного выхода ALARM3 в Режиме начальной установки параметров установите Аварийный вход 3 Н1А2 или Охлаждение Аварийный вход 3 С1А2 5 НЕ как Нагрев Выход ОиТ2 типа релейный импульсный по напряжению аналоговый токовый линейный по напряжению и ЭЗР может быть использован для включения отключения аварийного сигнала Например если ОСТ2 является аналоговым токовым выходом то он может выдавать 20мА при включении аварийной сигнализации и 4мА при отключении Перевод и адаптация Компания СТОИК www stoikltd ru www deltronics ru 21
