-4-
Перед первым
пользованием
устройством необходимо выполнить
следующие
операции
:
1. Заполнив бак
водопроводной
водой,
выждите около 5
минут для
полного
заполнения
элементов устройства водой.
2. Нажмите
кнопку
подачи горячей
воды
, когда
вода
потечет, выключите
ее
.
3.
Вставьте
вилку шнура питания
в
розетку и
включите
нагрев или
охлаждение (индикаторы
соответственно
красный и зеленый)
кнопками
на задней
стороне
устройства
. Нажмите
кнопку «MODE»
на
передней
панели
для
отбора
режима (
см раздел
управляющие кнопки).
4. Выньте вилку питания из розетки и слейте воду, открыв
оба
крана.
Используйте при
этом подсобную емкость.
5.
Затем слейте остатки
воды
, открыв
заглушку
на
задней
стороне
Устройства. Не забудьте после этого снова
поставить
заглушку
.
6.
Установите бутыль с водой (20 или 15
литровую
)
в приемное
гнездо
и
дайте ей
заполнить
устройство
(около 1
минуты
).
Или
установите
водоочиститель на водопроводный
кран
и
подайте
очищенную воду
в
устройство,
выждав
затем 1
минуту
.
7.
Открыв краны, убедитесь
, что
вода
из
них течет.
8. Вставьте вилку шнура питания в
розетку
.
9. Теперь устройство готово к
использованию
.
Панель дисплея
Кнопка установки
Hot\+
Нагрев и
увеличение
параметра
«SET»
Кнопка выбора
«MODE»
Cold\-
Уменьшение
параметра
«Energy saving mode»-
режим энергосбережения
«Standard»- нормальный режим
«Hot water»- индикатор горячей воды
«Cold water»-
индикатор
холодной
воды
«MODE»-
кнопка
выбора
«SET»- кнопка
установки
«TIMED ON»- включение
таймера
«TIMED OFF»-
выключение
таймера
-5-
ПОДГОТОВКА
К ПОЛЬЗОВАНИЮ АППАРАТОМ
3. Кнопка
COOL/-
При нажатии кнопки начинается охлаждение воды,
которое будет остановлено
при достижении 5гр.С.

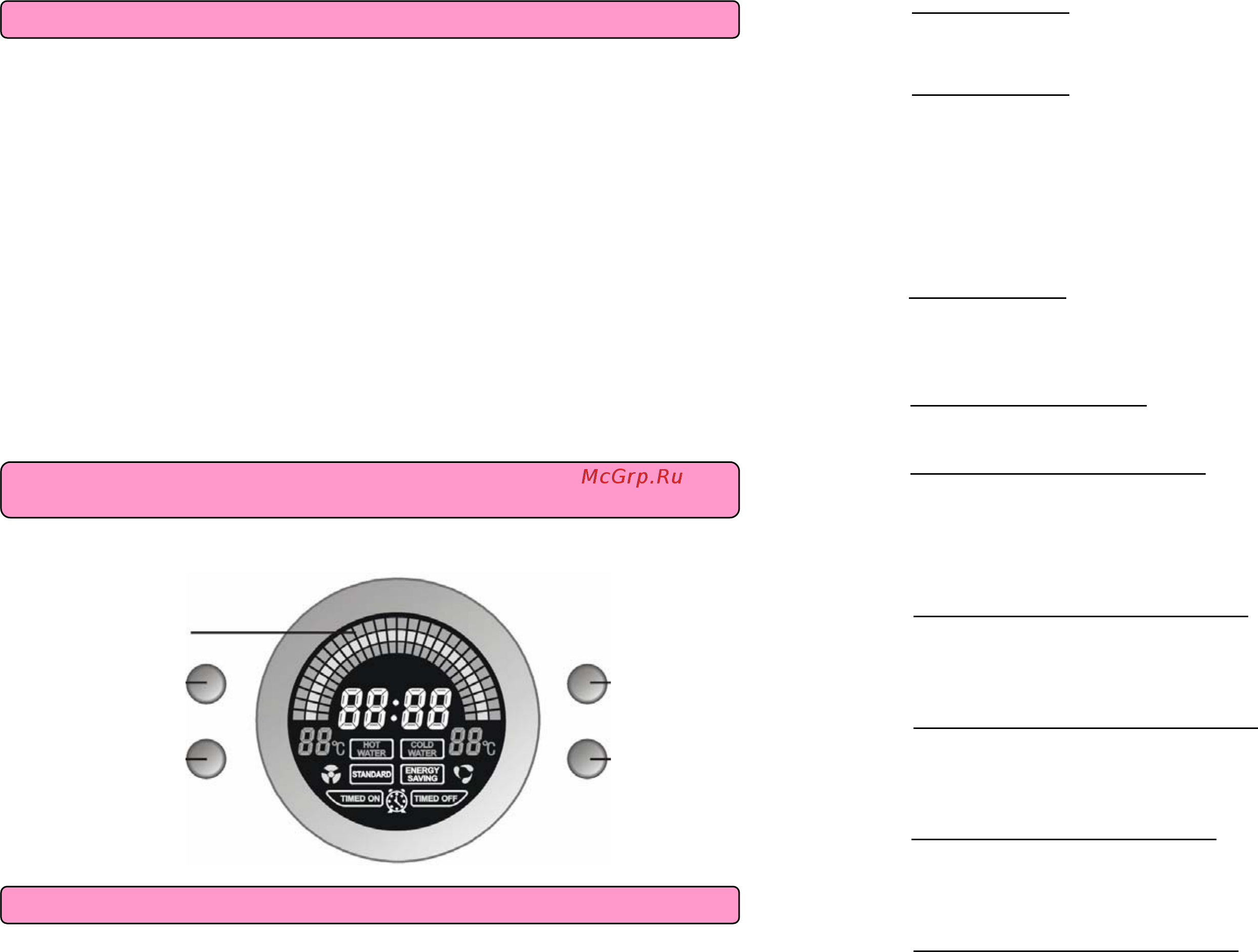

СХЕМА
СВЕТОДИОДНОГО
ДИСПЛЕЯ
(LED)
ФУ
НК
ЦИ
ОН
АЛЬНЫЕ КНОПК
И ПА
Н
Е
ЛИ
УПРАВЛЕНИЯ
4.
Кнопка задания режима MODE
При
нажатии
кнопки MODE происходит переключение режима
со
стандартного
на энергосберегающий.
5.
Кнопка установки
параметров SET
При нажатии кнопки
осуществляют
установку параметров в следующем
порядке
:
часы текущего времени
- минуты текущего
времени -температура
гор
.
воды
- температура хол
.
воды -
режим -
часы
включения
таймера
-
минуты
включения
таймера
-
часы выключения таймера - минуты выключения таймера -
рабочее состояние.
6. Установкатемпературы горячей воды
ри мигающем указателе при каждом нажатии кнопки HOT/+
и
при каждом
нажатии
кнопки COOL/- будет происходить
соответственно
увеличение и
уменьшение
температуры
на
1
0
С.
При
непрерывном нажатии кнопок
изменения
будут происходить
непрерывно
.
7. Охлаждение
Температура холодной воды не изменяется!
Охлаждение происходит автоматически до 5 гр. С. При достижения данной
температуры компрессор отключается и повторное включение происходит
при повышения температуры воды до 8-10 гр. С.
8. Установкачаса текущего
времени
При
мигающем указателе при каждом нажатии
кнопки HOT/+
и при
каждом
нажатии кнопки COOL/- будет происходить соответственно увеличение и
уменьшение на
1
час
.
При
непрерывном нажатии
кнопок
изменения будут
происходить непрерывно.
9. Установкаминуты
текущего времени
При
мигающем
указателе
при
каждом
нажатии кнопки HOT/+ и при
каждом
нажатии
кнопки COOL/-
будет происходить соответственно увеличение
и
уменьшение на
1
минуту.
При
непрерывном
нажатии кнопок изменения
Используйте эту кнопку в
режиме SET для уменьшения параметров горячей воды и времени.
1. Панель дисплея
После включения питания раздается звуковой сигнал и через 3-5
секунд загорается панель управления. Можно приступить к
настройке Аппарата
2. Кнопка HOT/+
При нажатии кнопки начинается нагрев воды, который будет
остановлен, когда температура достигнет заданного значения, и
будет вновь продолжен при падении температуры на 5 0С ниже
заданного значения.
Если нажимать на кнопку в течение 1 секунды, нагрев будет
остановлен.
Если быстро нажать кнопку, вновь начнется нагрев (если текущая
температура была ниже заданной). Нагрев будет остановлен, когда
температура достигнет заданного значения.
