Ballu BFE-60H [4/24] Устройство кондиционера
![Ballu BFE-60H [4/24] Устройство кондиционера](/views2/1047764/page4/bg4.png)
4

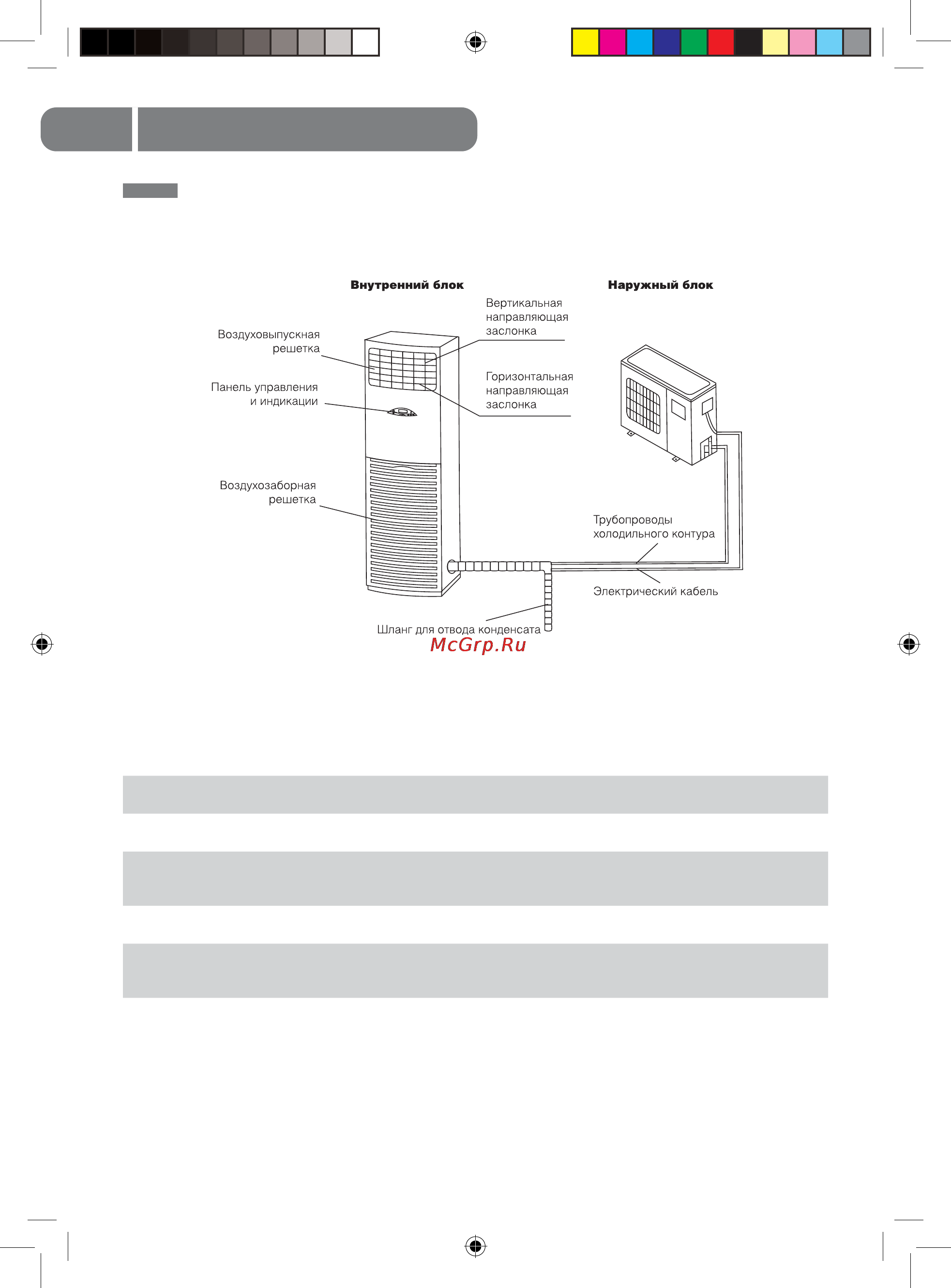

Устройство кондиционера
Устройство кондиционера
Кондиционер состоит из внутреннего и наруж-
ного блоков.
ПРИМЕЧАНИЕ:
Приобретенный Вами кондиционер может от-
личаться от кондиционера, схематично изоб-
раженного на рисунке.
Воздуховыпускная решетка
Через воздуховыпускную решетку обработанный воздух
поступает в помещение
Панель управления и индикации с
ЖКCдисплеем
На панели управления расположены индикаторы и кнопки
управления
Воздухозаборная решетка
Шланг отвода конденсата
Под воздухозаборной решеткой установлен воздушный
фильтр.
Через этот шланг из кондиционера удаляется конденсат
Трубопроводы холодильного контура
Трубопроводы холодильного контура соединяют внутренний и
наружный блоки и предназначены для циркуляции хладагента
Наружный (конденсаторный) блок
Наружный блок включает в себя компрессор, вентилятор
с электродвигателем, теплообменник и другое
электрооборудование
Ballu BFC-24H _BFC-48H_BFE-60H.i4 4Ballu BFC-24H _BFC-48H_BFE-60H.i4 4 05.02.2010 16:50:1605.02.2010 16:50:16
