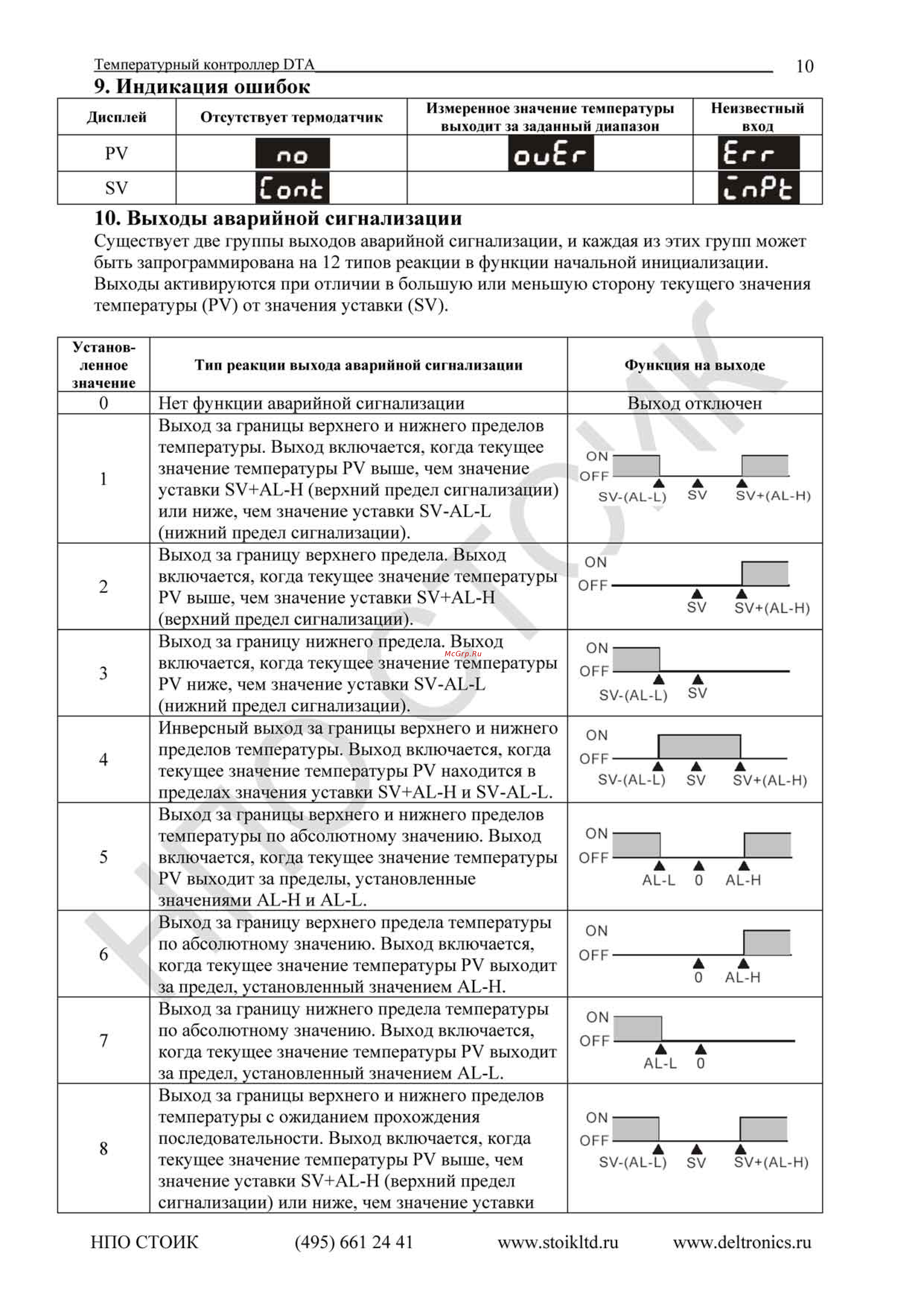

Температурный контроллер РТА 10 9 Индикация ошибок Дисплей Отсутствует термодатчик Измеренное значение температуры выходит за заданный диапазон Неизвестный ______ вход______ оиЕ РУ ВЕгг XI 0_ с СОПС 10 Выходы аварийной сигнализации 8У Существует две группы выходов аварийной сигнализации и каждая из этих групп может быть запрограммирована на 12 типов реакции в функции начальной инициализации Выходы активируются при отличии в большую или меньшую сторону текущего значения температуры РУ от значения уставки 8У Установ ленное значение 0 1 2 3 4 5 6 7 8 Тип реакции выхода аварийной сигнализации Нет функции аварийной сигнализации Выход за границы верхнего и нижнего пределов температуры Выход включается когда текущее значение температуры РУ выше чем значение уставки 8У АЕ Н верхний предел сигнализации или ниже чем значение уставки 8У АЕ Е нижний предел сигнализации Выход за границу верхнего предела Выход включается когда текущее значение температуры РУ выше чем значение уставки 8У АЕ Н верхний предел сигнализации Выход за границу нижнего предела Выход включается когда текущее значение температуры РУ ниже чем значение уставки 8У АЕ Е нижний предел сигнализации Инверсный выход за границы верхнего и нижнего пределов температуры Выход включается когда текущее значение температуры РУ находится в пределах значения уставки 8У АЕ Н и 8У АЕ Е Выход за границы верхнего и нижнего пределов температуры по абсолютному значению Выход включается когда текущее значение температуры РУ выходит за пределы установленные значениями АЕ Н и АЕ Е Выход за границу верхнего предела температуры по абсолютному значению Выход включается когда текущее значение температуры РУ выходит за предел установленный значением АЕ Н Выход за границу нижнего предела температуры по абсолютному значению Выход включается когда текущее значение температуры РУ выходит за предел установленный значением АЕ Е Выход за границы верхнего и нижнего пределов температуры с ожиданием прохождения последовательности Выход включается когда текущее значение температуры РУ выше чем значение уставки 8У АЕ Н верхний предел сигнализации или ниже чем значение уставки НПО СТОИК 495 661 24 41 Функция на выходе Выход отключен ОМ 87 АЬ Ь SV 87 АЬ Н ом ОРЕ 87 87 АЬН ОН ОРЕ 3 Л АЫ 57 ОИ ОРР э ЧАЩ 87 7 АЬ Н ои ОРР АЫ 0 АЬН ои ОРР 0 АЬ Н ом ОРР АЫ 0 ом ПСЕ SV AL L 87 www stoikltd ru 8У АЬН www deltronics ru
