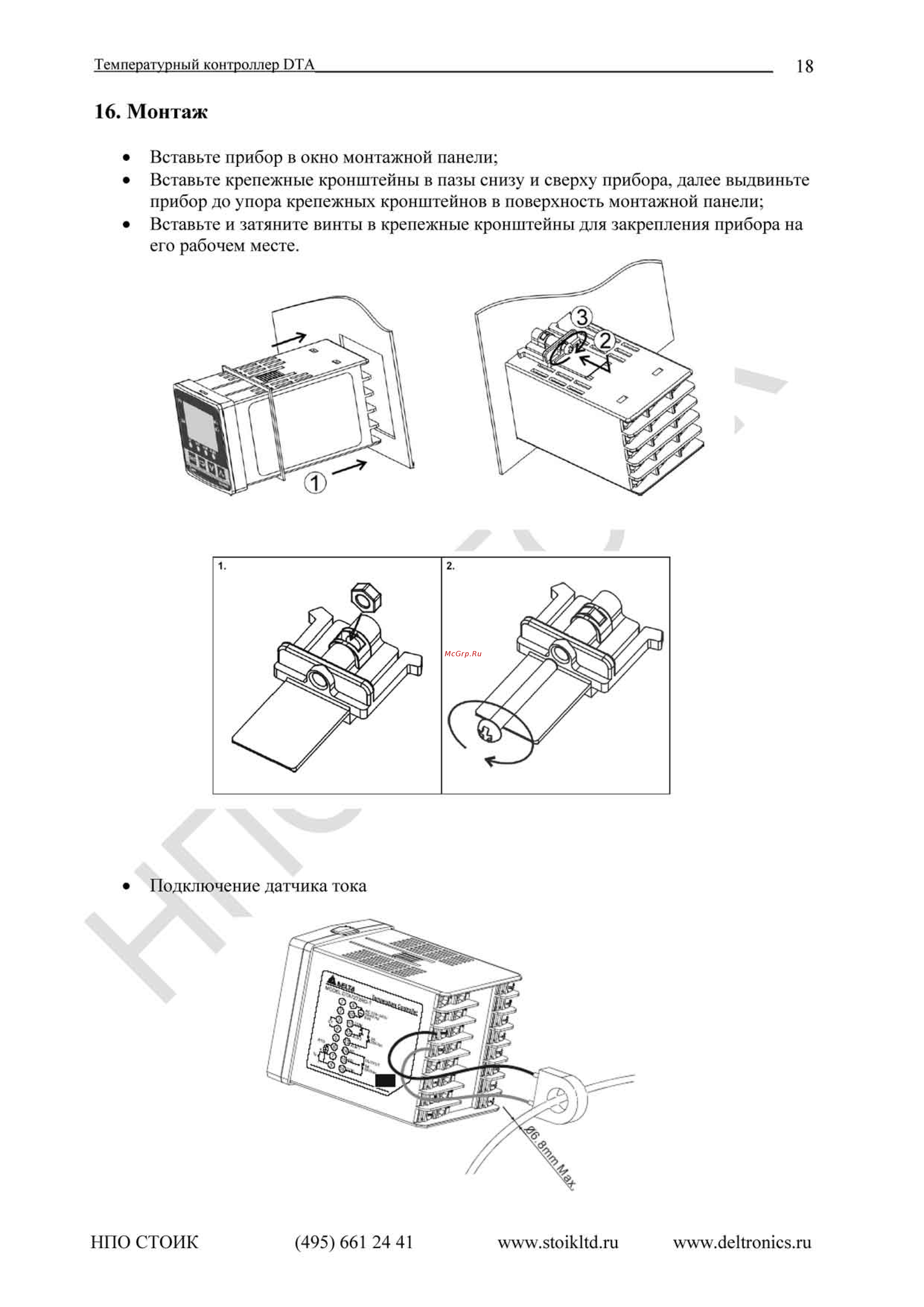

Температурный контроллер РТА 18 16 Монтаж Вставьте прибор в окно монтажной панели Вставьте крепежные кронштейны в пазы снизу и сверху прибора далее выдвиньте прибор до упора крепежных кронштейнов в поверхность монтажной панели Вставьте и затяните винты в крепежные кронштейны для закрепления прибора на его рабочем месте Подключение датчика тока НПО СТОИК 495 661 24 41 www stoikltd ru www deltronics ru
