Регулятор температуры DTD. Руководство по эксплуатации.

модификация которого установит режим нагрева или охлаждения .

Нажать кнопку для возврата в рабочий режим.



Установка режима РАБОТА/СТОП

Нажав кнопку , войти в редактирование параметра . По умолчанию установлен

режим (РАБОТА). Используя кнопку , можно установить режим

(СТОП), зафиксировать значение кнопкой , при этом управляющий выход выключится

и процесс регулирования будет остановлен.



Настройка параметров двухпозиционного режима регулирования (ВКЛ/ВЫКЛ)

Нажать кнопку в рабочем режиме. При работе DTD в двухпозиционном режиме для

управления нагревом на PV дисплее будет индицироваться , а для управления

охлаждением .

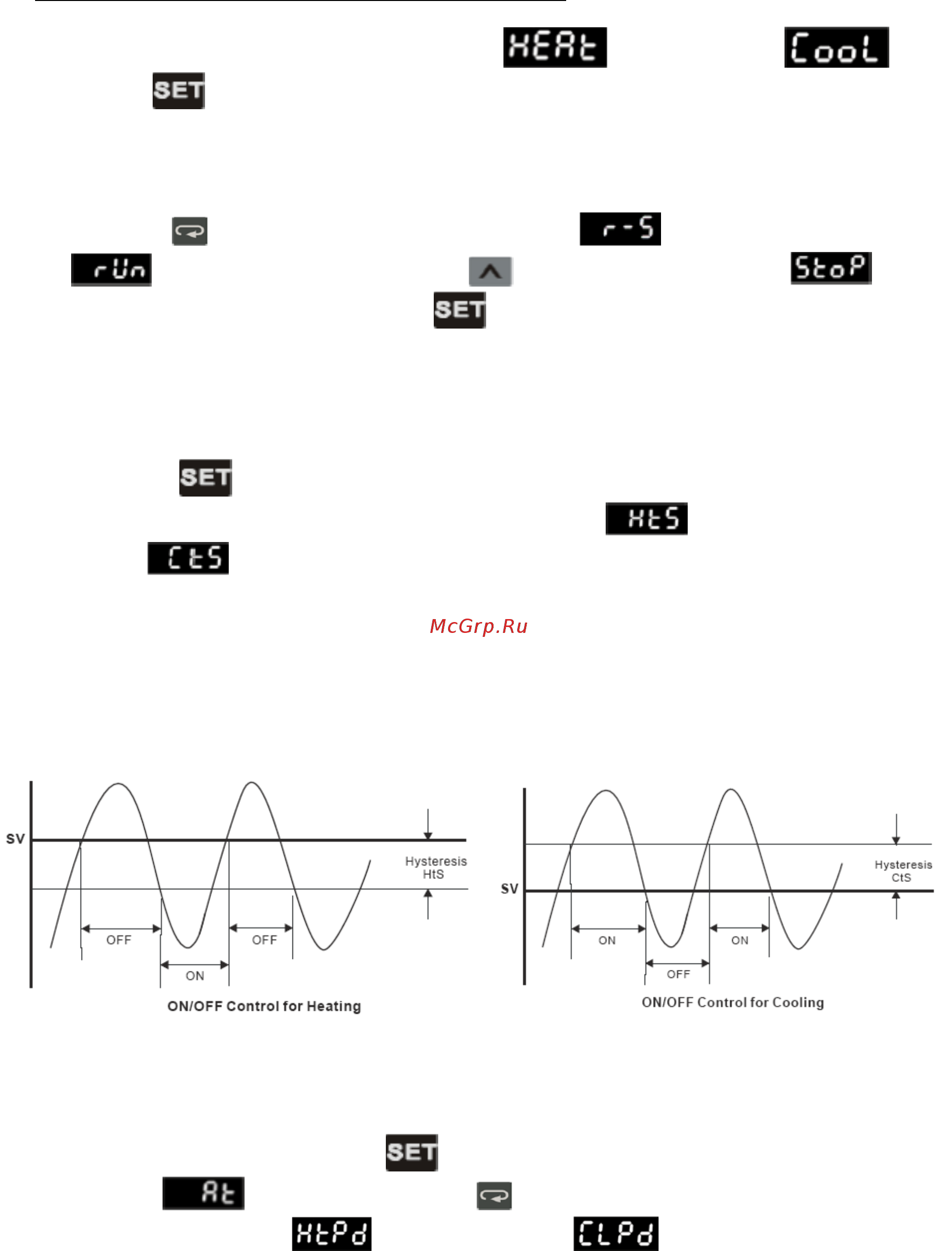

Модификация этих параметров даёт возможность задавать гистерезис при переключении

выхода. Когда входная величина больше (при управлении охлаждением) или меньше (при

управлении нагревом) чем уставка SV и величина гистерезиса, то будет происходить

включение выхода. Если значение гистерезиса не равно 0 , то переключение выхода будет

производиться в соответствии с диаграммой.



Настройка параметров режима ПИД-регулирования

При настройке параметров ПИД-регулирования прежде всего необходимо задать время

цикла регулирования. Нажать кнопку в рабочем режиме, и на PV дисплее будет

индицироваться . При нажатии кнопки 5 раз на дисплее появятся параметры

цикла управления нагревом или охлаждением . Цикл устанавливается

исходя из инерционности системы, причем, чем меньше время реакции, тем меньший цикл

может быть установлен, тем чаще будет коммутация выхода и точнее управление. При

релейном выходе меньше срок службы реле, поэтому предпочтительнее при ПИД-

регулировании использовать импульсный выход. По умолчанию установлено время цикла 20

сек.

Параметры P, I, D устанавливаются автоматически с помощью функции автотестирования

или вручную.
