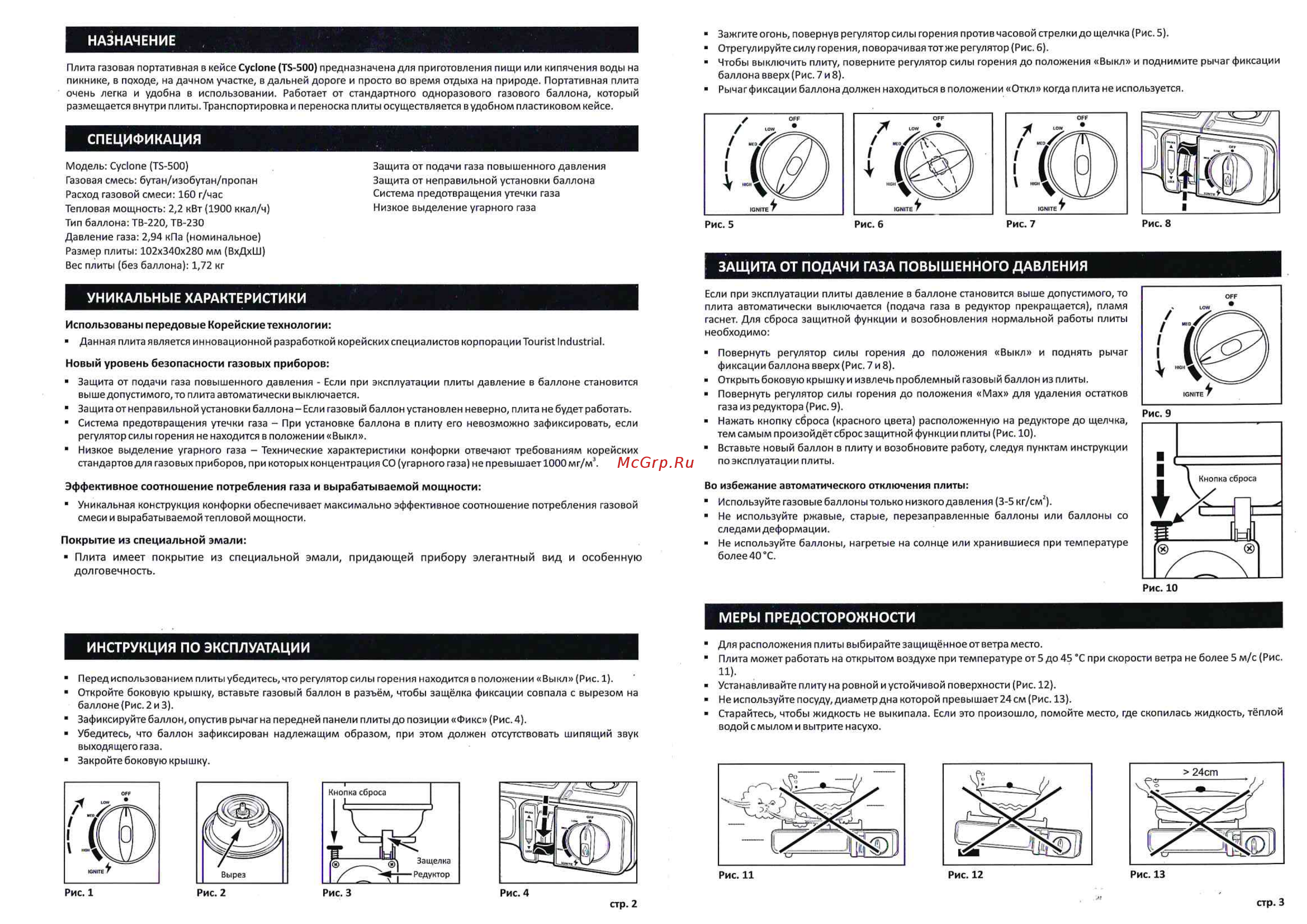

НАЗНАЧЕНИЕ Плита газовая портативная в кейсе Cyclone TS 500 предназначена для приготовления пищи или кипячения воды на пикнике в походе на дачном участке в дальней дороге и просто во время отдыха на природе Портативная плита очень легка и удобна в использовании Работает от стандартного одноразового газового баллона который размещается внутри плиты Транспортировка и переноска плиты осуществляется в удобном пластиковом кейсе Зажгите огонь повернув регулятор силы горения против часовой стрелки до щелчка Рис 5 Отрегулируйте силу горения поворачивая тот же регулятор Рис 6 Чтобы выключить плиту поверните регулятор силы горения до положения Выкл и поднимите рычаг фиксации баллона вверх Рис 7 и 8 Рычагфиксации баллона должен находиться в положении Откл когда плита не используется СПЕЦИФИКАЦИЯ Модель Cyclone TS 500 Газовая смесь бутан изобутан пропан Расход газовой смеси 160 г час Тепловая мощность 2 2 кВт 1900 ккал ч Тип баллона ТВ 220 ТВ 230 Давление газа 2 94 кПа номинальное Размер плиты 102x340x280 мм ВхДхШ Вес плиты без баллона 1 72 кг Защита от подачи газа повышенного давления Защита от неправильной установки баллона Система предотвращения утечки газа Низкое выделение угарного газа Рис 8 ЗАЩИТА ОТ ПОДАЧИ ГАЗА ПОВЫШЕННОГО ДАВЛЕНИЯ Если при эксплуатации плиты давление в баллоне становится выше допустимого то плита автоматически выключается подача газа в редуктор прекращается пламя гаснет Для сброса защитной функции и возобновления нормальной работы плиты необходимо УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ Использованы передовые Корейские технологии Данная плита является инновационной разработкой корейских специалистов корпорации Tourist Industrial Новый уровень безопасности газовых приборов Защита от подачи газа повышенного давления Если при эксплуатации плиты давление в баллоне становится выше допустимого то плита автоматически выключается Защита от неправильной установки баллона Если газовый баллон установлен неверно плита не будет работать Система предотвращения утечки газа При установке баллона в плиту его невозможно зафиксировать если регулятор силы горения не находится в положении Выкл Низкое выделение угарного газа Технические характеристики конфорки отвечают требованиям корейских стандартов для газовых приборов при которых концентрация СО угарного газа не превышает 1000 мг м3 Повернуть регулятор силы горения до положения Выкл и поднять рычаг фиксации баллона вверх Рис 7 и 8 Открыть боковую крышку и извлечь проблемный газовый баллон из плиты Повернуть регулятор силы горения до положения Мах для удаления остатков газа из редуктора Рис 9 Нажать кнопку сброса красного цвета расположенную на редукторе до щелчка тем самым произойдёт сброс защитной функции плиты Рис 10 Вставьте новый баллон в плиту и возобновите работу следуя пунктам инструкции по эксплуатации плиты Эффективное соотношение потребления газа и вырабатываемой мощности Во избежание автоматического отключения плиты Уникальная конструкция конфорки обеспечивает максимально эффективное соотношение потребления газовой смеси и вырабатываемой тепловой мощности Используйте газовые баллоны только низкого давления 3 5 кг см Не используйте ржавые старые перезаправленные баллоны или баллоны со следами деформации Не используйте баллоны нагретые на солнце или хранившиеся при температуре более 40 С Покрытие из специальной эмали Плита имеет покрытие из специальной эмали придающей прибору элегантный вид и особенную долговечность МЕРЫ ПРЕДОСТОРОЖНОСТИ Для расположения плиты выбирайте защищённое от ветра место Плита может работать на открытом воздухе при температуре от 5 до 45 С при скорости ветра не более 5 м с Рис И Устанавливайте плиту на ровной и устойчивой поверхности Рис 12 Не используйте посуду диаметр дна которой превышает 24 см Рис 13 Старайтесь чтобы жидкость не выкипала Если это произошло помойте место где скопилась жидкость тёплой водой с мылом и вытрите насухо ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Перед использованием плиты убедитесь что регулятор силы горения находится в положении Выкл Рис 1 Откройте боковую крышку вставьте газовый баллон в разъём чтобы защёлка фиксации совпала с вырезом на баллоне Рис 2 и 3 Зафиксируйте баллон опустив рычаг на передней панели плиты до позиции Фикс Рис 4 Убедитесь что баллон зафиксирован надлежащим образом при этом должен отсутствовать шипящий звук выходя щего газа Закройте боковую крышку Рис 1 Рис 2 Рис 3 Рис 4 стр 2 стр 3
