Ballu MFS2-48AR [4/20] Панель управления и индикации

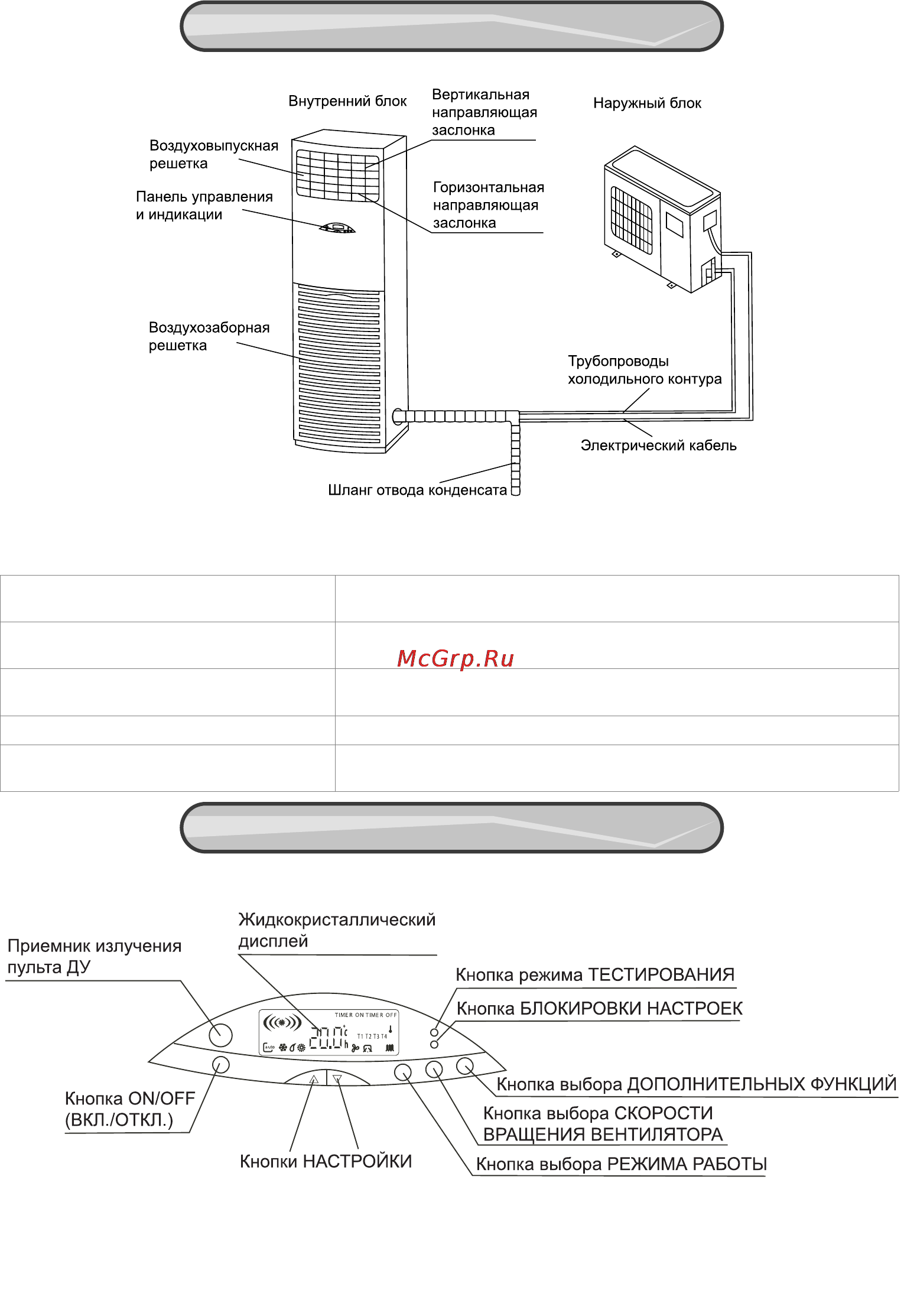

Кондиционер состоит из внутреннего и наружного блоков.

ПРИМЕЧАНИЕ:

Купленный Вами кондиционер может отличаться от кондиционера, схематично изображенного на рисунке.

Кнопки управления

Кнопка ВКЛЮЧЕНИЯ/ОТКЛЮЧЕНИЯ (ON/OFF)

При нажатии этой кнопки кондиционер включается, при повторном нажатии – отключается.

Воздуховыпускная решетка Через воздуховыпускную решетку обработанный воздух

поступает в помещение.

Панель управления и индикации с

ЖК?дисплеем

На панели управления находятся индикаторы и кнопки

управления.

Воздухозаборная решетка Под воздухозаборной решеткой установлен воздушный фильтр,

предназначенный для очистки воздуха в помещении.

Шланг отвода конденсата Через этот шланг из кондиционера удаляется конденсат.

Трубопроводы холодильного контура Трубопроводы холодильного контура соединяют внутренний и

наружный блоки и предназначены для циркуляции хладагента.

УСТРОЙСТВО КОНДИЦИОНЕРА

ПАНЕЛЬ УПРАВЛЕНИЯ И ИНДИКАЦИИ
