Chapter 3 Product Description R1-EC7062 User Guide
3-2 September, 2014

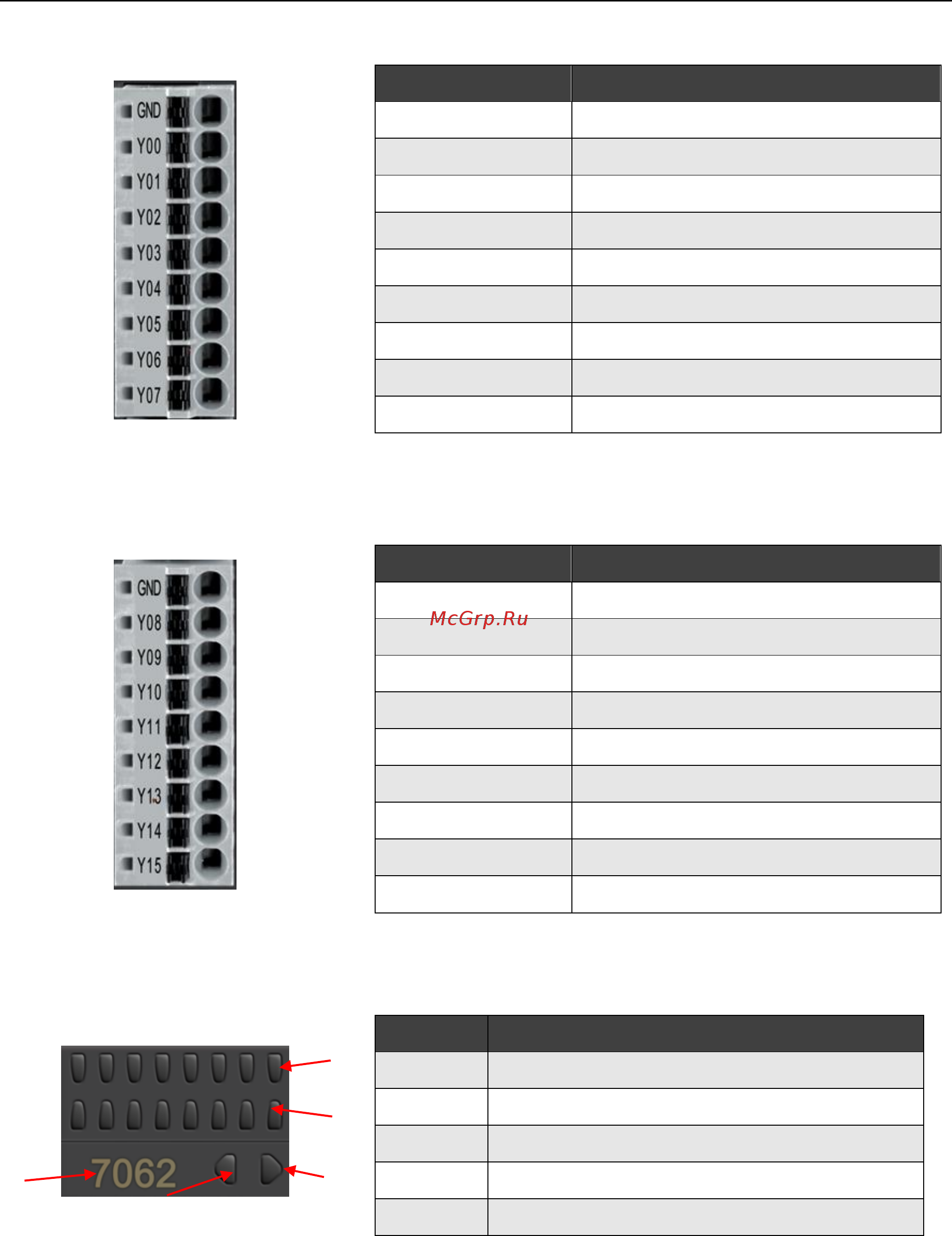

Figure 3.2 Pin Definition of Part B
Label
Description
GND
Port 0 Power Ground
Y00
Port 0 GPIO 1 Output
Y01
Port 0 GPIO 2 Output
Y02
Port 0 GPIO 3 Output
Y03
Port 0 GPIO 4 Output
Y04
Port 0 GPIO 5 Output
Y05
Port 0 GPIO 6 Output
Y06
Port 0 GPIO 7 Output
Y07
Port 0 GPIO 8 Output
Figure 3.3 Pin Definition of Part A
Label
Description
GND
Port 1 Power Ground
Y08
Port 1 GPIO 1 Output
Y09
Port 1 GPIO 2 Output
Y10
Port 1 GPIO 3 Output
Y11
Port 1 GPIO 4 Output
Y12
Port 1 GPIO 5 Output
Y13
Port 1 GPIO 6 Output
Y14
Port 1 GPIO 7 Output
Y15
Port 1 GPIO 8 Output
Figure 3.4 Definition of Part C, D,
E, F and G
No.
Description
C
(Part B) Port0 Signal X07~X00 Display
D
(Part A) Port1 Signal X15~X08 Display
E
Product ID Number
F
Status Indicator
G
Power Indicator
E
G
F
D
C
