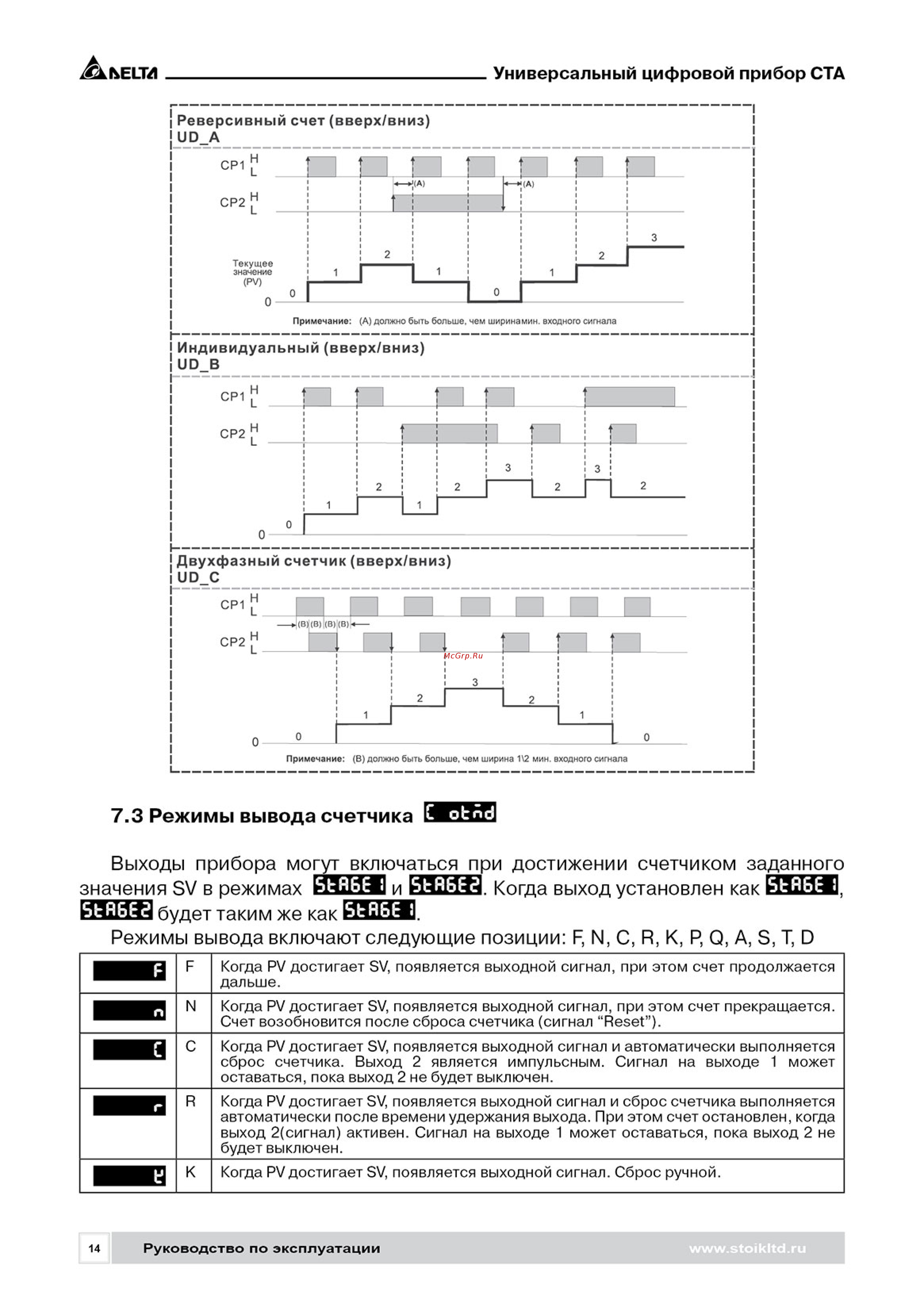

Универсальный цифровой прибор СТА hELTZI Реверсивный счет вверх вниз UD А Примечание А должно быть больше чем ширинамин входного сигнала Индивидуальный вверх вниз ио В Двухфазный счетчик вверх вниз UD С Примечание В должно быть больше чем ширина 1 2 мин входного сигнала 7 3 Режимы вывода счетчика С otnd Выходы прибора могут включаться при достижении счетчиком заданного 5tH6E Когда выход установлен как Sb АБЕ значения SV в режимах SbАБЕ SEA6E2 будет таким же как Sb АБЕ Режимы вывода включают следующие позиции F N С R К Р Q A S Т D Когда PV достигает SV появляется выходной сигнал при этом счет продолжается дальше ______________________________________________________________________ F п N Когда PV достигает SV появляется выходной сигнал при этом счет прекращается Счет возобновится после сброса счетчика сигнал Reset Когда Р достигает 54 появляется выходной сигнал и автоматически выполняется сброс счетчика Выход 2 является импульсным Сигнал на выходе 1 может оставаться пока выход 2 не будет выключен ____________ Когда Р достигает 5 появляется выходной сигнал и сброс счетчика выполняется автоматически после времени удержания выхода При этом счет остановлен когда выход 2 сигнал активен Сигнал на выходе 1 может оставаться пока выход 2 не будет выключен Когда PV достигает SV появляется выходной сигнал Сброс ручной 14 Руководство по эксплуатации
