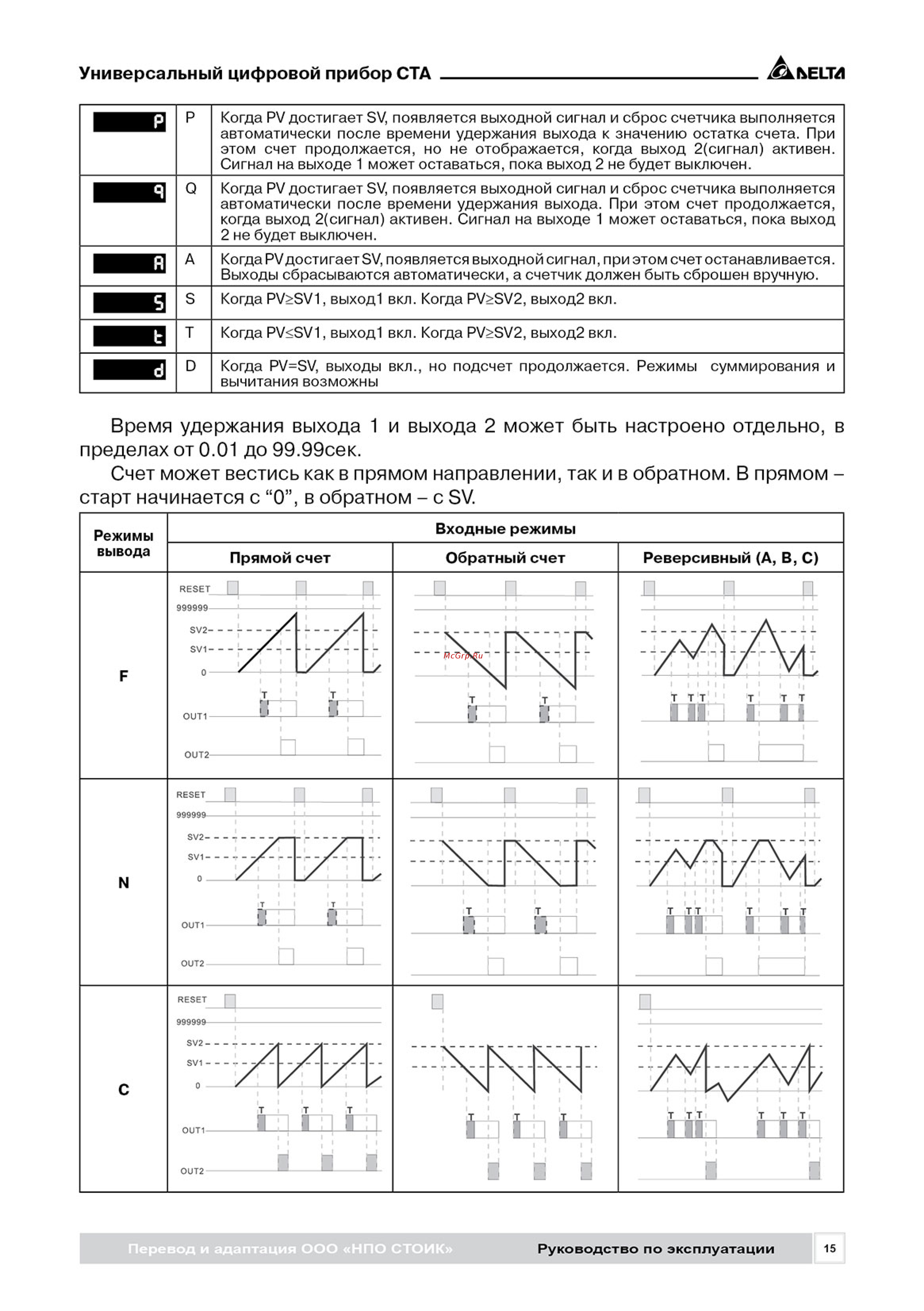

Универсальный цифровой прибор СТА AhELT l Когда Р7 достигает 87 появляется выходной сигнал и сброс счетчика выполняется автоматически после времени удержания выхода к значению остатка счета При этом счет продолжается но не отображается когда выход 2 сигнал активен Сигнал на выходе 1 может оставаться пока выход 2 не будет выключен я Когда Р7 достигает 87 появляется выходной сигнал и сброс счетчика выполняется автоматически после времени удержания выхода При этом счет продолжается когда выход 2 сигнал активен Сигнал на выходе 1 может оставаться пока выход 2 не будет выключен А Когда Р7 достигает 87 появляется выходной сигнал при этом счет останавливается Выходы сбрасываются автоматически а счетчик должен быть сброшен вручную S Когда Р7 871 выход1 вкл Когда Р7 872 выход2 вкл Т Когда Р7 871 выход 1 вкл Когда Р7 872 выход2 вкл D Когда Р7 87 выходы вкл но подсчет продолжается Режимы суммирования и вычитания возможны Время удержания выхода 1 и выхода 2 может быть настроено отдельно в пределах от 0 01 до 99 99сек Счет может вестись как в прямом направлении так и в обратном В прямом старт начинается с 0 в обратном с SV Входные режимы Режимы вывода Прямой счет RESET Обратный счет ft Реверсивный А В С д Г 999999 SV2 SV1 0 OUT1 OUT2 д RESET 999999 ft 1 L SV2 SV1 N о I I I I I 1 1 OUT1 OUT2 999999 SV2 SV1 0 OUT1 OUT2 Перевод и адап стоик Руководство по эксплуатации 15
