Waterstry SPS 1018 [13/18] Схема установки насоса

Будьте осторожны, не повредите хомуты и не используйте их для поддержания установки.

Если диаметр скважины значительно больше диаметра насоса, используйте внешний охлаждающий

кожух. Скорость жидкости омывающей электродвигатель должна быть ≥0,2 м/с.

Устанавливайте насос на безопасном расстоянии от дна скважины. В общем случае, нижний

конец электродвигателя должен располагаться выше зоны водопритока в обсадной трубе над

скважинным фильтром (или открытым стволом, при отсутствии последнего).Рекомендуется

расстояние не менее 1м от окончания глухой обсадной трубы и, соответственно, начала

фильтровальной колонны (см. паспорт скважины). Выполнение данного условия необходимо для

обеспечения обтекания снизу вверх перекачиваемой водой всей поверхности электродвигателя,

что даёт наиболее эффективный режим охлаждения мотора насоса.

Скважинный электронасос не должен работать без воды «всухую». Вследствие этого необходимо

монтировать изделие таким образом, чтобы при работе над выходным патрубком всегда

оставался запас не менее 1м водяного столба, т.е. не менее 1-го метра ниже динамического

уровня воды в скважине. Необходимо учитывать возможные сезонные колебания уровня. При

опасности «сухого хода» необходимо установить систему контроля уровня (электроды, по cosϕ и

т.д.)

Насос оборудован встроенным обратным клапаном. Рекомендуется установка дополнительного

обратного клапана на скважинном оголовке на стыке вертикального и горизонтального участков

напорной трубы для защиты системы от гидравлических ударов.

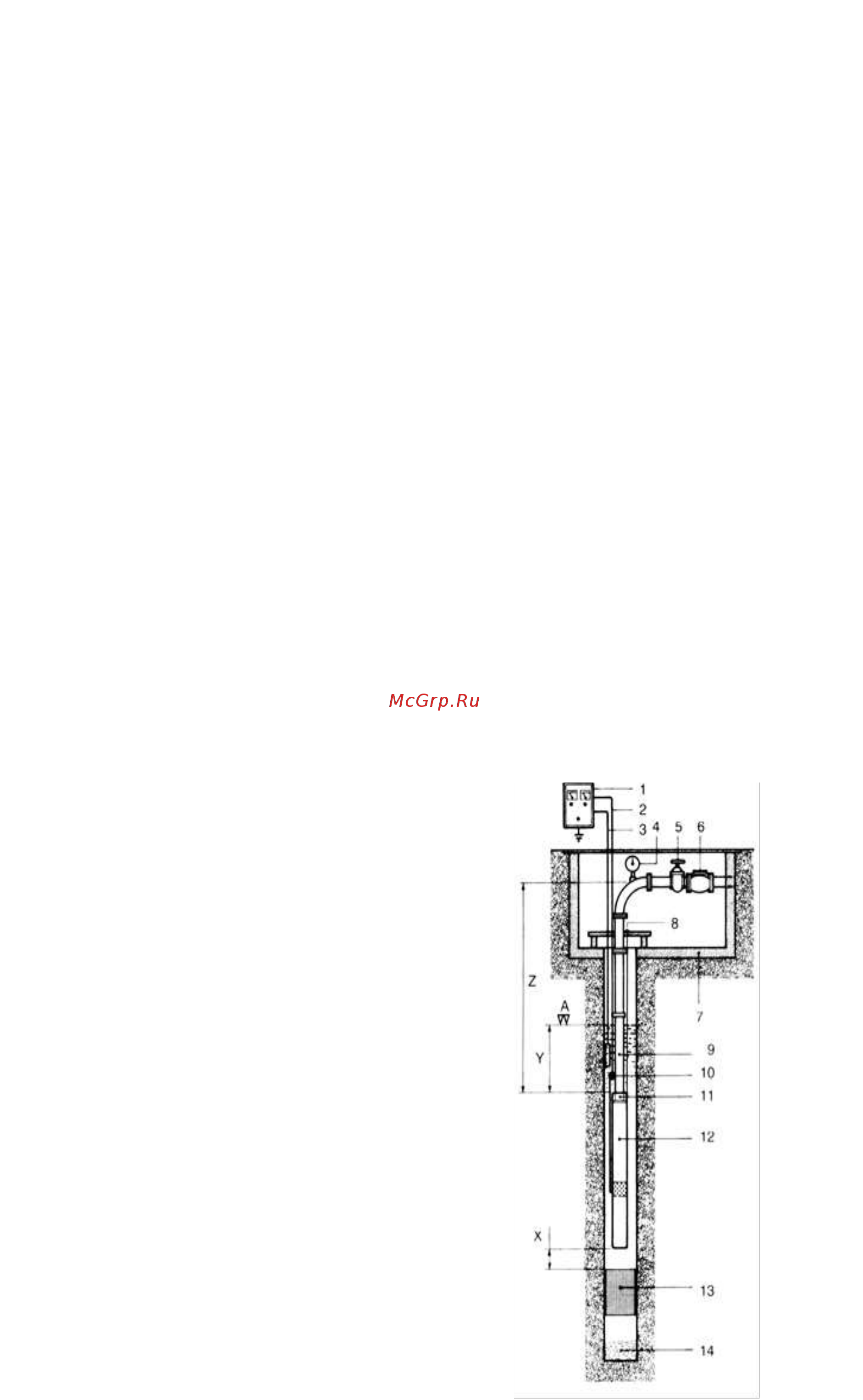

Схема установки насоса:

1.- Пульт управления;

2.- кабель электропитания;

3.- система контроля уровня жидкости;

4.- манометр;

5.- задвижка (кран);

6.- обратный клапан;

7.- колодец;

8.- трос;

9.- подающий трубопровод;

10.- кабельное соединение;

11.- обратный клапан;

12.- электронасос;
