2 Устройство и принцип действия

Разборный пластинчатый теплообменник серии XG, модификация XGС

состоит из рифленых тонкостенных теплообменных пластин из нержавеющей стали,

которые стягиваются между двумя опорными плитами с помощью шпилек. Для

удобства сборки и обслуживания для перемещения пластин на больших

типоразмерах предусмотрены направляющие балки. С помощью уплотнений из

резины, расположенных на каждой пластине, образуются каналы для прохода

теплоносителя. Теплоносители греющего и нагреваемого контуров двигаются в

каналах навстречу друг другу, по принципу противотока. Высокая турбулентность

сред и принцип противотока обеспечивают эффективный теплообмен и эффект

самоочистки пластин.

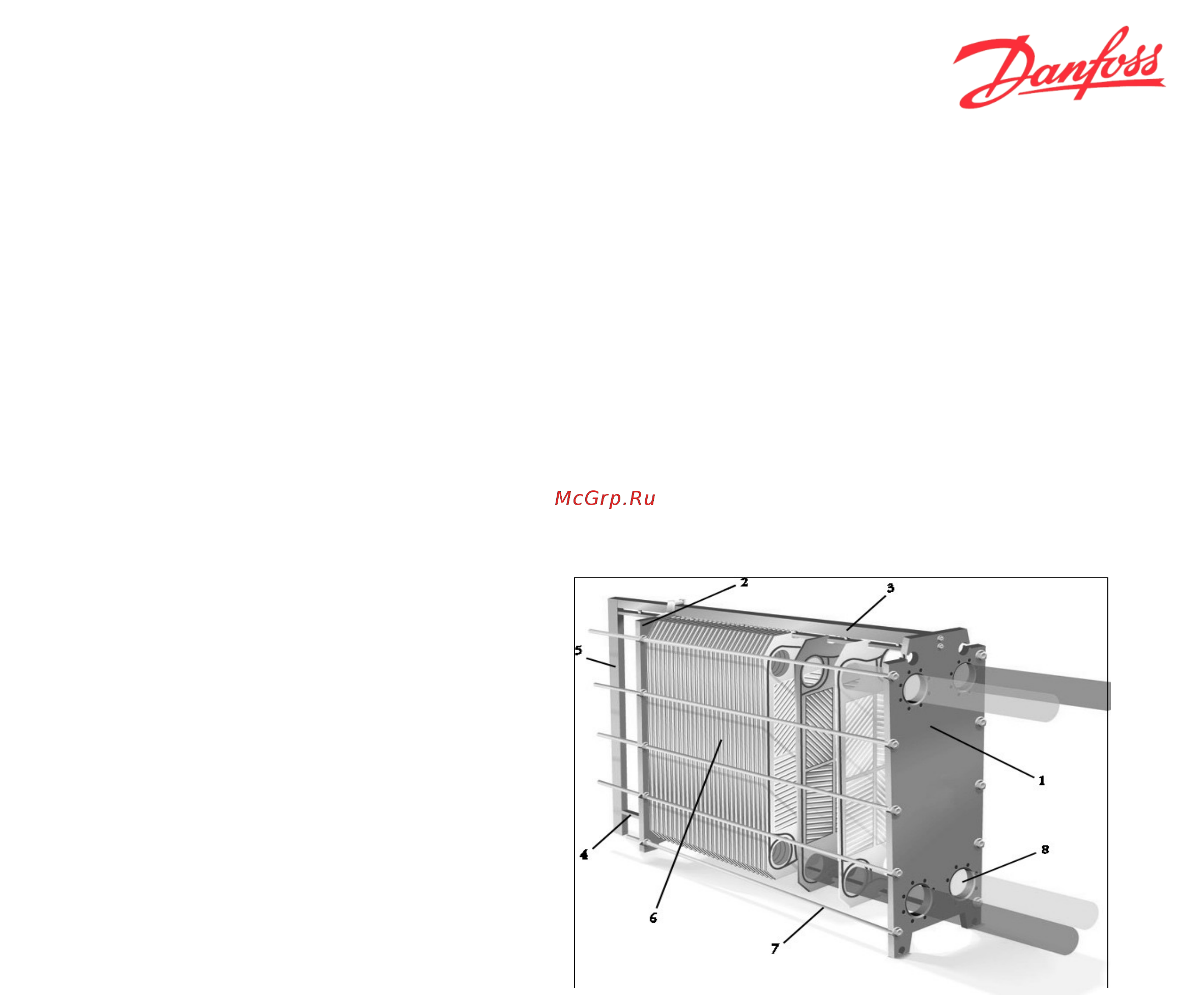

Основные элементы конструкции:

1. Неподвижная опорная плита

2. Подвижная концевая плита

3. Верхняя направляющая

4. Нижняя направляющая

5. Задняя стойка

6. Пакет пластин с уплотнениями

7. Шпильки

8. Присоединительные порты

Конструкция теплообменника обеспечивает легкую разборку для осмотра и

очистки. Каждая пластина теплообменника спрессована в единое целое, без

соединений или сварных швов. Все пластины, кроме конечной, имеют четыре

отверстия для протока теплоносителя. Конечная пластина или «глухая» не имеет

отверстий. Многоходовые теплообменники имеют специальные поворотные

пластины, в которых имеется только два отверстия.

По периметру пластины и вокруг отверстий в специальный канал

вклеиваются или вкладываются резиновые уплотнения, это зависит от типа

уплотнения. Уплотнения бывают двух видов клипсовые и клеевые. Клипсовые

уплотнения удерживаются на обеих сторонах с помощью специальных клипс,

которые надеваются на гофрированные края пластины. Уплотнения вокруг

отверстий – двойные для гарантийного предотвращения перетока одной среды в

другую. В случае повреждения уплотнения, среда вытекает из теплообменника

наружу, через специализированные каналы.

Обычно используются одноходовые ПТО. Они отличаются 100% противотоком

двух сред. Все входные и выходные патрубки крепятся к неподвижной прижимной

плите. Этот тип – самый простой в обслуживании.
