Пластинчатые теплообменники (ПТО) Данфосс испытываются на давление на
заводе-изготовителе перед отгрузкой. При монтаже теплообменника необходимо
предусмотреть достаточный зазор вокруг ПТО, см. рисунок. Это обеспечивает
доступ к ПТО для выполнения любых необходимых сервисных работ. ПТО должен
иметь зазор по обеим сторонам. При особых ограничениях места эти размеры могут
быть уменьшены, но это затруднит обслуживание теплообменника.

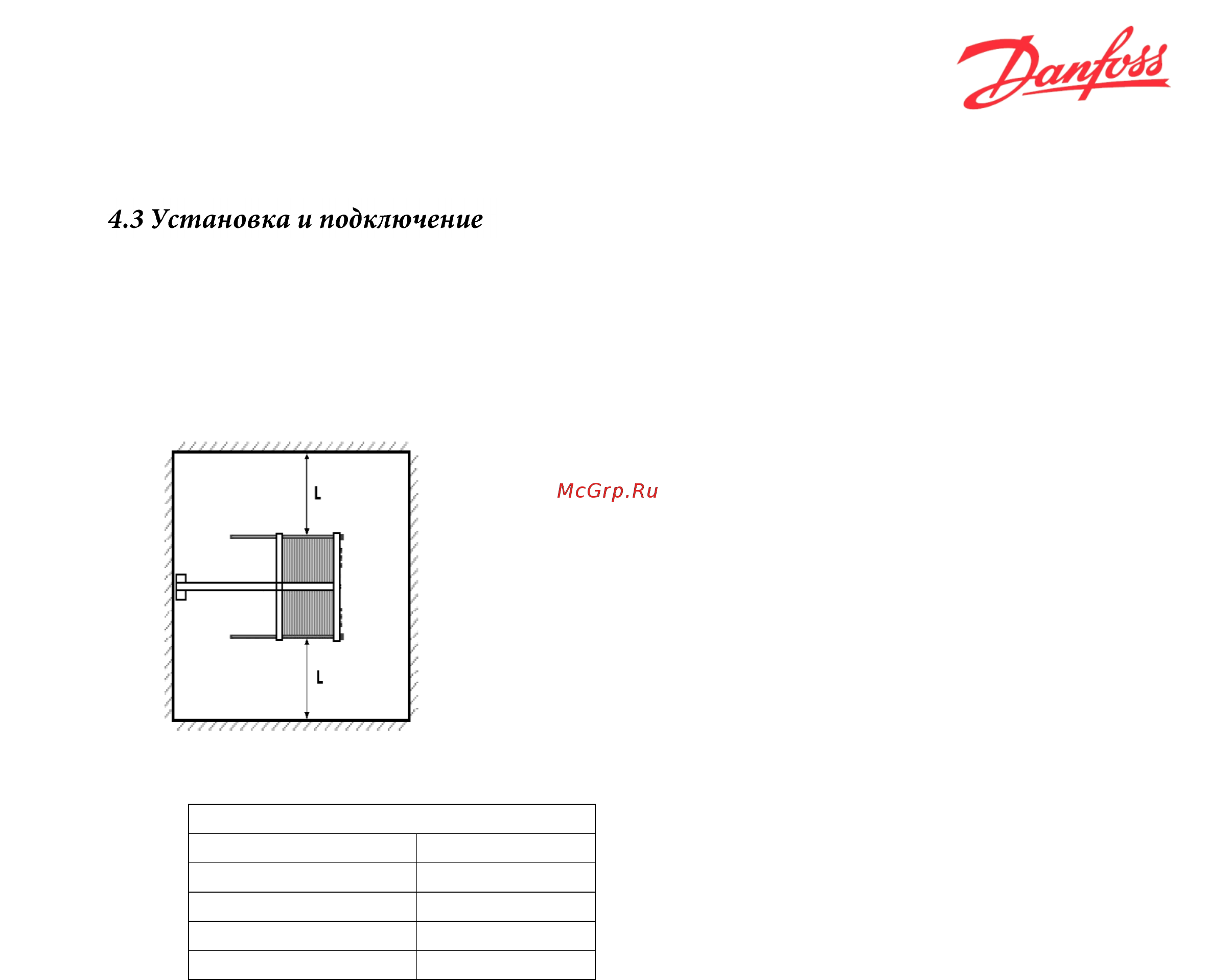

Рис. 7. Зазор, необходимый для последующего
техобслуживания
Размер зазора
модель
длина L, мм
C008
300
X026, X042, L013,
600
C009
1000
X051, X060
1200
Все соединения с теплообменником должны быть снабжены запорными
клапанами. Нижние соединения (S2 и S3; M2 и M3) должны быть снабжены
дренажными клапанами. Верхние соединения (S1 и S4; M1 и M4) в их самых высоких
точках должны быть снабжены устройствами для сброса воздуха. Регулирующий
клапан на горячей стороне должен быть установлен на линии подачи между насосом
и отсечным клапаном.
