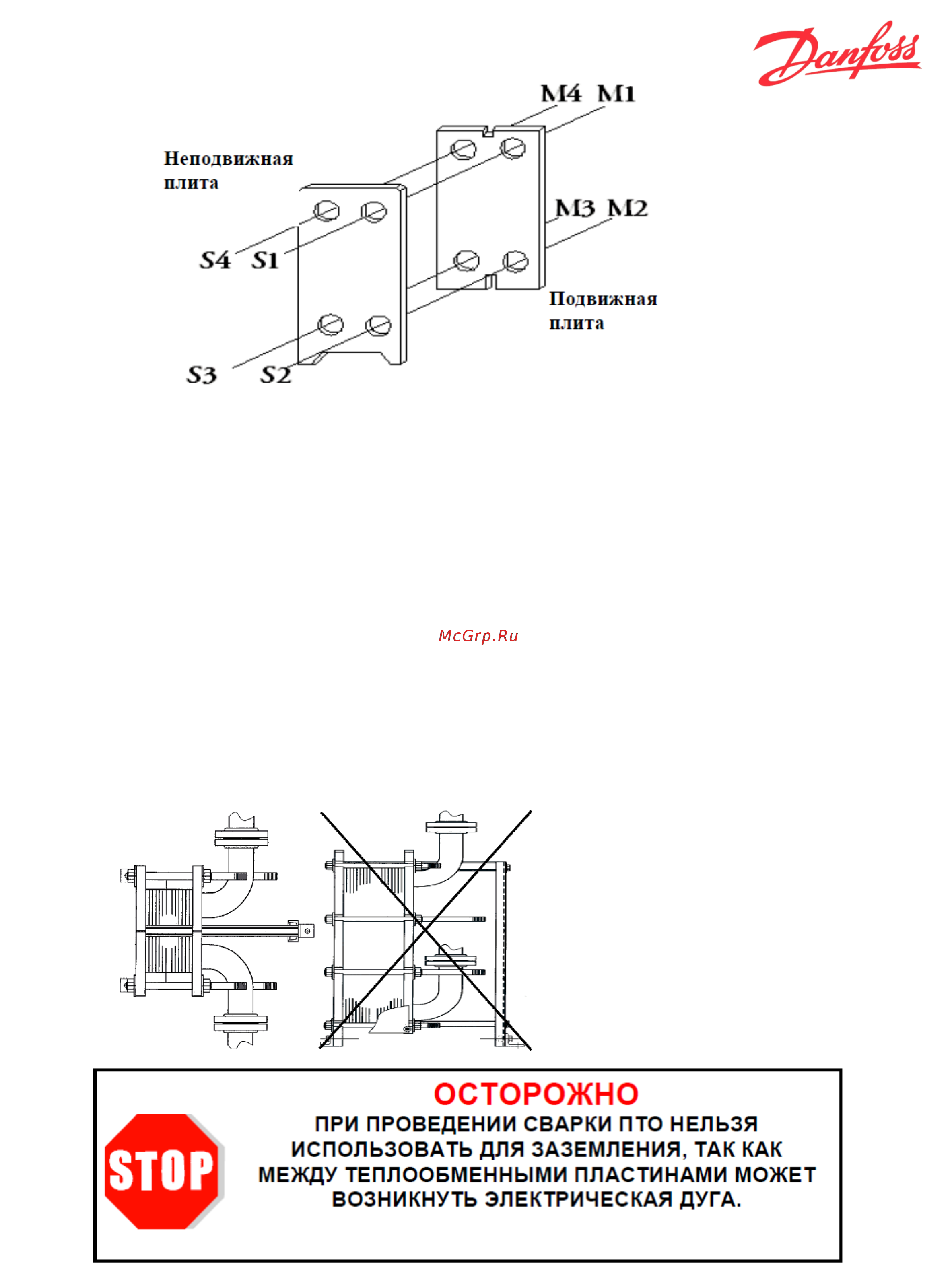

Рис. 8. Обозначение
соединений
Для одноходового теплообменника с
диагональным подключением:
S1 – вход греющего теплоносителя
S2 – вход нагреваемого теплоносителя
S3 – выход греющего теплоносителя
S4 – выход нагреваемого теплоносителя
Для двухходового теплообменника
с параллельным подключением:
S1 – выход нагреваемого теплоносителя
S2 – циркуляция
S3 – вход обратной воды от системы
отопления
S4 – вход греющего теплоносителя
М1 – вход нагреваемого теплоносителя
М4 - выход греющего теплоносителя
Во время монтажа и эксплуатации должны быть минимизированы нагрузки на
все штуцеры. Необходимо убедиться в том, что система труб, соединенных с ПТО,
защищена от внезапных изменений давления и колебаний температуры. Все
соединения с подвижной крышкой должны быть сделаны с использованием съемных
90-градусных колен, чтобы иметь возможность сдвинуть подвижную крышку назад
для обслуживания. На рис. 9 показан правильный и неправильный монтаж
трубопроводов.
Рис. 9. Правильный и неправильный
монтаж трубопроводов
