Котел на газообразном топливе серии TG – «Инструкция по монтажу и эксплуатации»

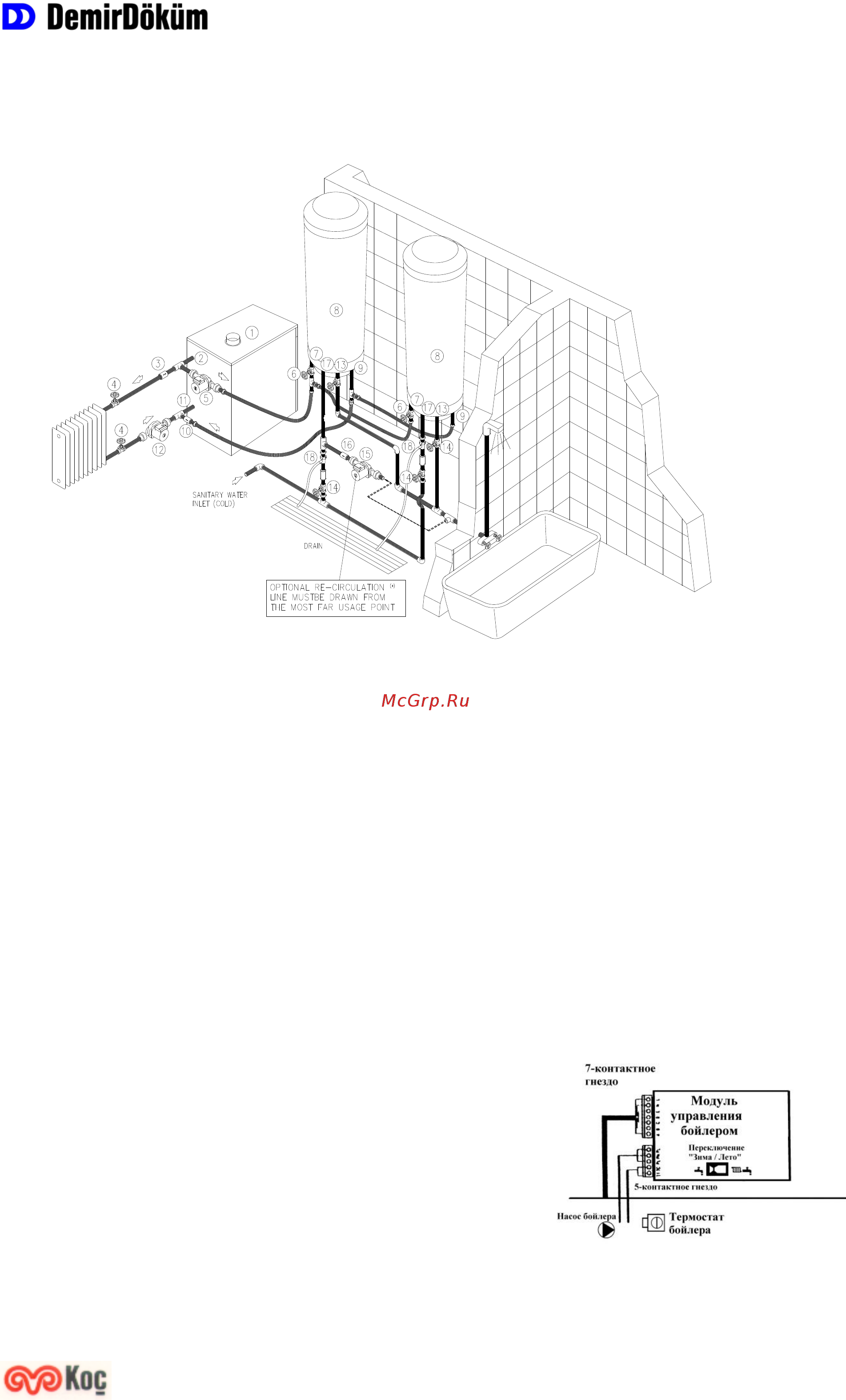

Обвязка котла с несколькими бойлерами горячей воды.

1. Котел

2. Прямая подача теплоносителя

от котла 1”

3. Обратный клапан 1”

4. Шаровой кран 1”

5. Ре-циркуляционный насос

6. Шаровой кран ¾”

7. Вход в змеевик ¾”

8. Бойлер

9. Выход из змеевика ¾”

10. Обратный клапан ¾”

11. Обратная подача

теплоносителя в котел 1”

12. Циркуляционный насос

отопительного контура

13. Подача горячей воды от

бойлера в контур ГВС ½”

14. Шаровой кран ½”

15. Насос контура ГВС

16. Обратный клапан ½”

17. Подача холодной воды в

бойлер ½”

18. Предохранительный клапан

В случае, если расстояние от бойлера до точки водоразбора (смеситель) превышает 30 метров,

рекомендуется устанавливать ре-циркуляционный насос.

Обвязка котла с бойлером горячей воды

В случае совмещения котла с бойлером горячей воды на

задней планке панели управления монтируется модуль

управления бойлером.

Термостат бойлера и подключение бойлерного насоса

подключаются на 5-и контактное гнездо.

Выбор режима «Зима / Лето» осуществляется

переключателем, расположенным на модуле.
