Котел на газообразном топливе серии TG – «Инструкция по монтажу и эксплуатации»

Параграф 6. Использование датчика наружной температуры

Датчик температуры наружного воздуха

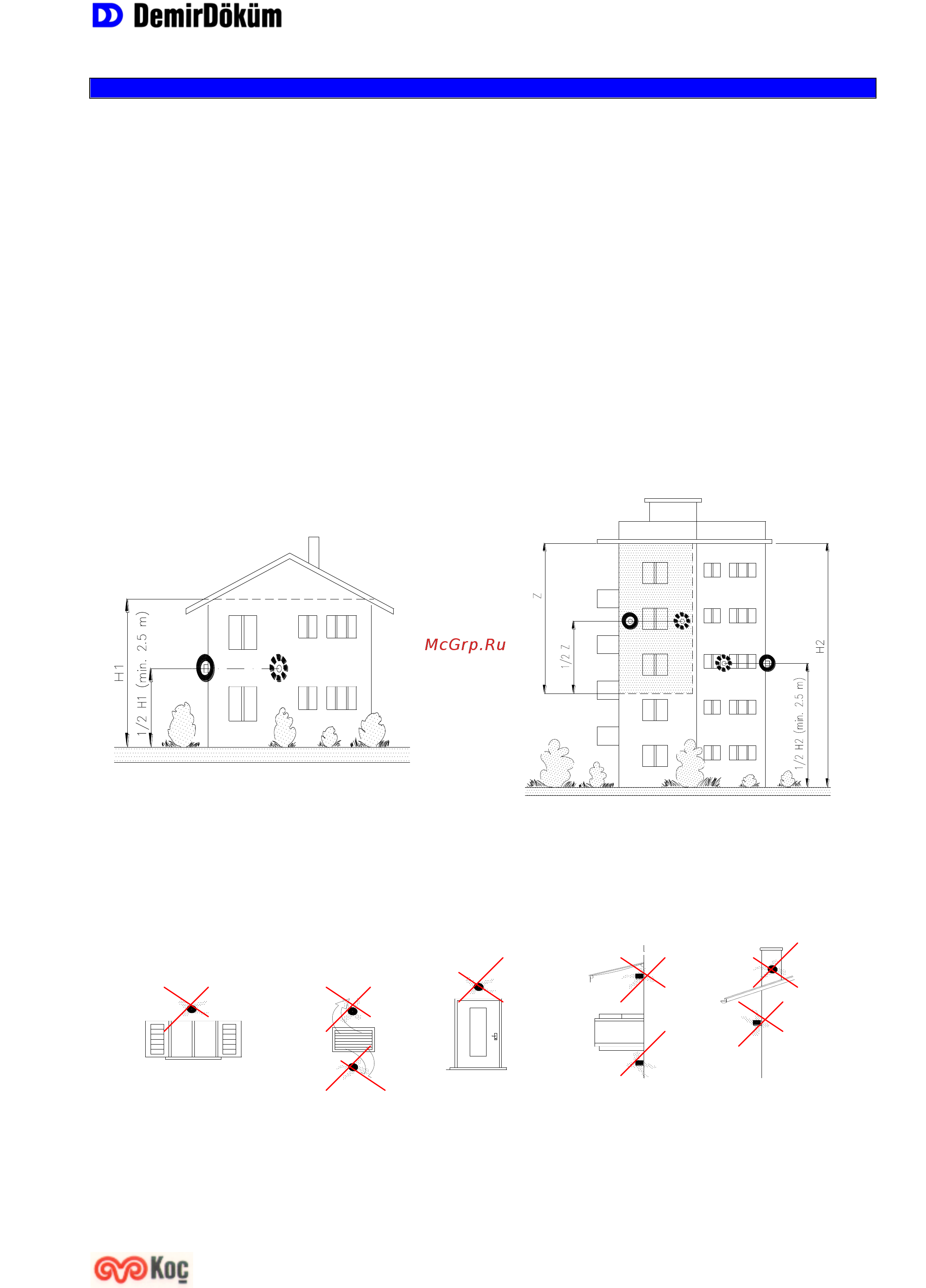

Датчик устанавливается на наружной стене здания согласно прилагаемой схеме размещения. Если основные

обогреваемые зоны находятся в разных направлениях и полностью не могут быть определены, датчик следует

установить на стену, выходящую на север или северо-запад. Датчик устанавливается в удобном месте, но не под лучами

прямого солнца. Электрические подсоединения датчика должны быть выполнены в соответствии с электрической

схемой. Соединения между датчиками и панелью управления низковольтные.

Особенности подсоединения и монтажа датчика:

 Подсоединения должны быть изолированы.

 Датчик не должен покрываться краской.

 Подсоединения на панель управления не имеют полярность.

Размеры проводов:

 При максимальной длине 20м - диаметр 0,6 мм, провод - медный.

 При максимальной длине 80м - диаметр 1,0 мм, провод - медный.

 При максимальной длине 120м - диаметр 1,5 мм, провод - медный.

Места, установка датчика температуры в которых не рекомендуется:

Z = Зона покрытия
