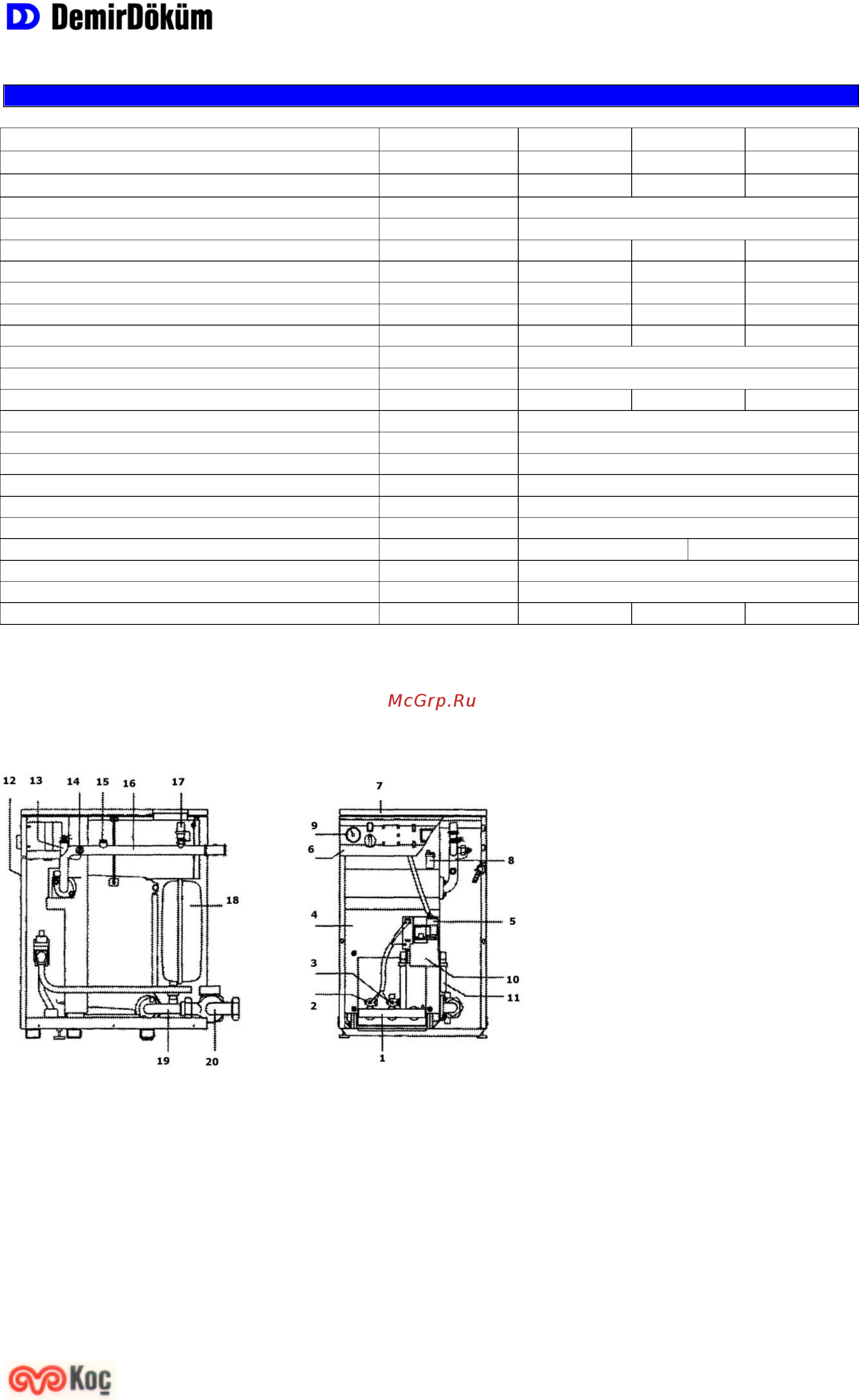

![Demir Dokum TG-32-E Инструкция по эксплуатации онлайн [4/17] 399110](/views2/1478982/page4/bg4.png)
Котел на газообразном топливе серии TG – «Инструкция по монтажу и эксплуатации»
4
Параграф 2. Технические характеристики котла серии TG
Модель
TG-32-E
TG-40-E
TG-51-E
Количество секций теплообменника
5
6
8
Номинальная тепловая мощность котла
кВт
37,2
46,5
59,3
Тип розжига
Электрический
Максимальная результативная температура
о
С
90
Минимальное давление газа
мбар (мм в.ст.)
5 (50)
5 (50)
5 (50)
Максимальное давление газа
мбар (мм в.ст.)
60 (600)
60 (600)
60 (600)
Номинальный расход газа (h
u
=8250)
м
3
/час
4,26
5,33
6,95
Объем расширительного бака
л
18
35
50
Максимальный объем системы (75
о
С)
л
300
600
800
Рабочее давление
кгс/см
2
2,5
Опресовочное давление
кгс/см
2
8
Диаметр газоотводящего патрубка
мм
150
150
200
Рекомендованная тяга в дымоходе
мм в.ст.
0,5 – 1
Электрическое питание
В / Гц
220 / 50
Потребляемая электрическая мощность
Вт
80
Диаметр штуцеров контура отопления
1"
Диаметр подвода газа
1/2"
Диаметр заливного штуцера
1/2"
Ширина (G)
мм
690
870
Глубина
мм
715
Высота
мм
820
Масса без упаковки
кг
170
200
240
Средний срок службы - 20 лет
Тип горелочног устройства: атмосферное газовое, производитель - Polidoro (Италия)
Общая схема компановки котла
1. Горелочное устройство
2. Электрод ионизации
3. Электрод розжига
4. Кожух котла
5. Электронный розжиг
6. Панель управления
7. Верхняя часть кожуха котла
8. Автоматический клапан
9. Термоманометр
10. Газовый клапан
11. Труба подачи газа
12. Передняя часть кожуха котла
13. Штуцер термодатчика
14. Термодатчик
15. Воздушный клапан
16. Труба прямой подачи
17. Предохранительный клапан
18. Расширительный бак
19. Труба обратной подачи
20. Циркуляционный насос
