5

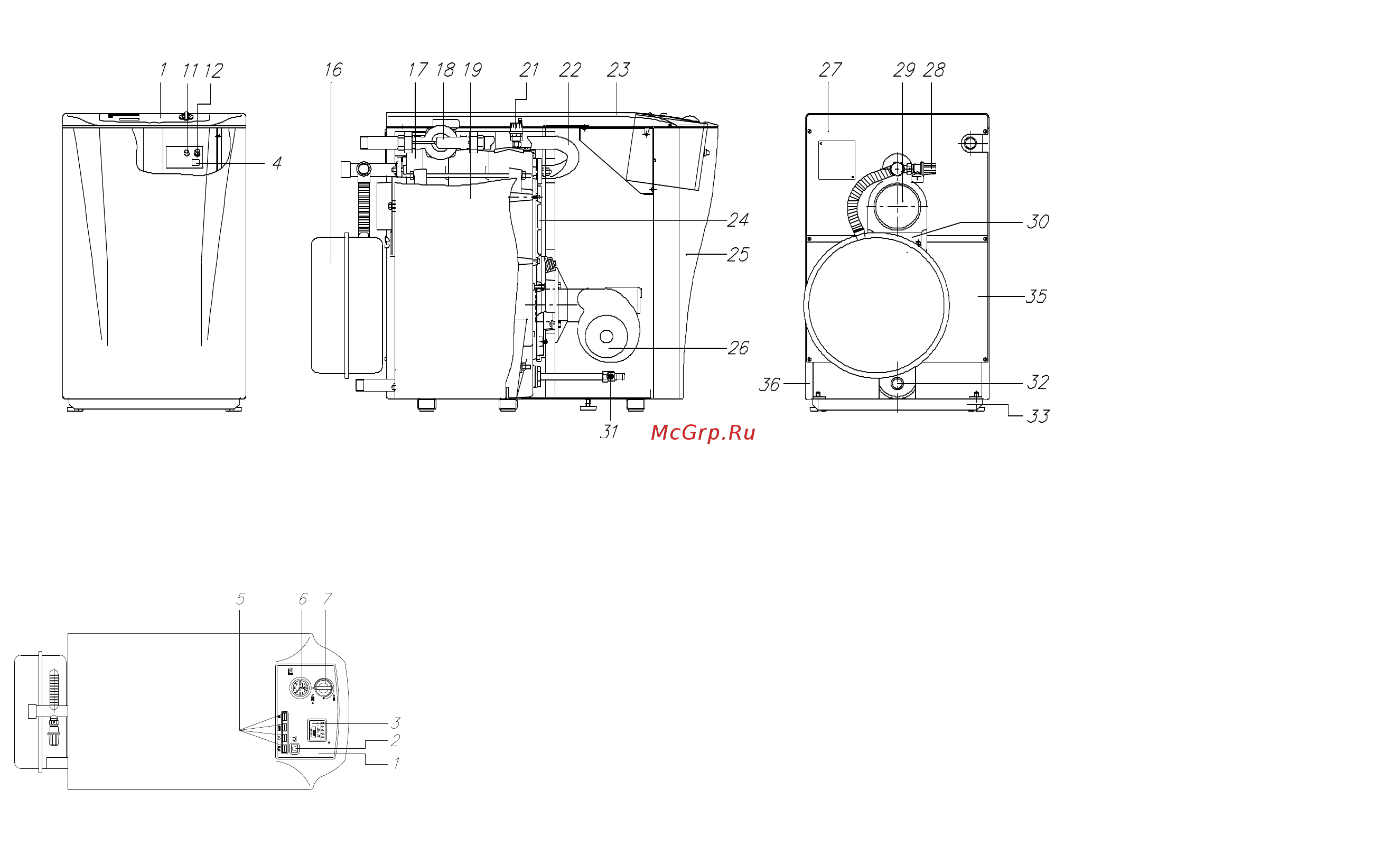

Параграф 2. Техническая Спецификация
(18, 24, 30.000 ккал/час)
1.Панель управления
2.Кнопка выключателя
3.Таймер
4.Переключ. авто – ручного режимов
5.Контрольно-предохранительные сигналы
6.Термоманометр
7.Ручка термостата
11.Предохранительный термостат
12.Предохранитель
16.Закрытый расширительный бак
17.Литой котельный блок
18.Ципкуляционный насос
19.Стекловата
20.Предохранительный термостат
(поверхностной чувствительности)
21.Продувочный вентиль
22.Труба подачи воды
23.Верхняя панель
24.Крышка переднего люка прочистки
25.Передняя панель
26.Горелка
27.Задняя верхняя панель
28.Предохранительный вентиль
29.Отверстие дымохода
30.Крышка прочистки дымового канала
31.Кран наполнения/слива
32.Труба обратной воды
33.Шасси
35.Задняя нижняя панель
36.Боковая панель
