3. Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки
обязательно ознакомьтесь с указаниями по сборке.
За повреждения изделия, произошедшие во время сборки, фирма ответственности не несет.
Для сборки изделия необходимы: крестовая отвертка, молоток и прилагаемый в комплекте
ключ для винтовой стяжки. Из деталей комплекта можно собрать шкаф как правой, так и левой
конфигурации. Ниже описан процесс сборки левой конфигурации шкафа.
Правая конфигурация собирается аналогично.

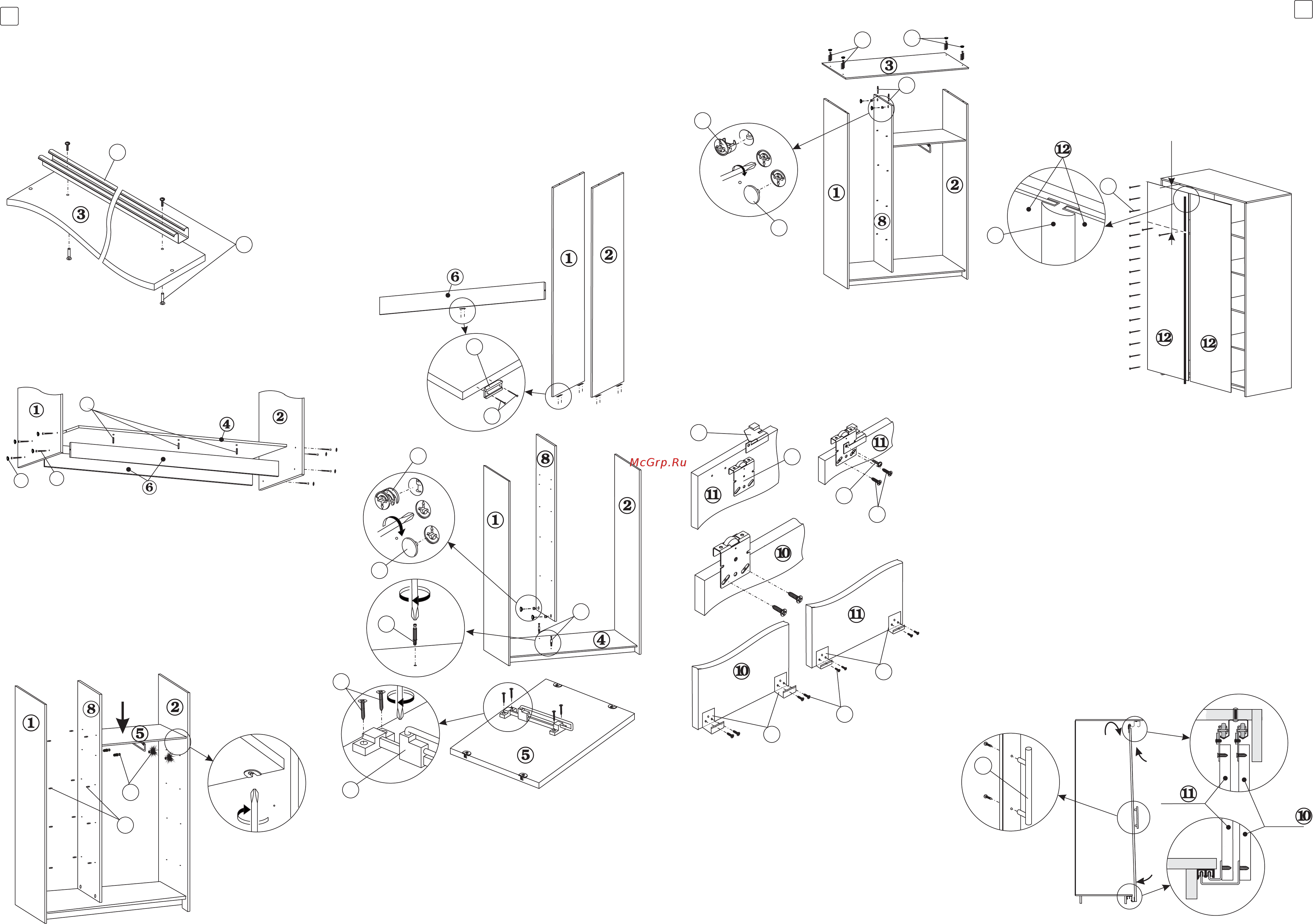

3.3. При помощи шкантов (поз.Г) соедините
цоколя (дет.№6) и дно (дет.№4). К полученой
конструкции присоедините боковины (дет.№№ 1и2),
закрепив их винтовой стяжкой (поз.А).
3.4. В дно (дет.№ 4) вкрутите штоки эксцентриков
(позВ). Установите перегородку так, чтобы штоки
эксцентриков вошли в торцевые отверстия перегородки.
Установите эксцентрики (поз.Б), в отверстия в нижней
части перегородки (дет.№8) стрелкой вниз. Затяните
эксцентрики повернув их на 180 градусов по
часовой стрелке.
3.5. На детали №5, закрепите выдвижную
штангу. В детали № 2 и №8, вкрутите дюбели
ввинчиваемые (поз. О). Установите на них
полку (дет.№5). Зафиксируйте ее повернув
винты вмонтированных в полку эксцентриков
по часовой стрелке на 180 градусов. В детали
№1 и №8, установите полкодержатели (поз.П).
.
3.10. Установите планку (дет.№9),
закрепив ее винтовой стяжкой (поз.А).
Установите ручки (поз.Т).
Установите вкладные полки (дет.№7).
На внешние торцы боковых дверей
наклейте силиконовые демпферы (поз.Ш).
Эксцентрики и головки винтовых стяжек,
а так же отверстия предназначенные для сборки
правой конфигурации шкафа закройте
декоративными заглушками.
.
3.6. В крышку (дет.№3) вкрутите два штока
эксцентрика (поз.В). Затем установите крышку на
каркас шкафа, закрепив ее винтовыми стяжками
с боками (дет. №1 и №2) и установив эксцентрики
(поз.Б) в перегородку (дет.№8) поверните их на
180 градусов по часовой стрелке.
3.1. При помощи межсекционной стяжки (поз.К),
закрепите на крышке,(дет.№3) верхний ходовой
профиль (поз Е).
3.8. На двери (дет.№10,11) установите ходовые ролики
(поз.Д) и стопор (поз.Ж) на внутреннюю дверь (дет.№11).
Причем стопор ставится на ролик находящийся ближе к
боковине шкафа, а амортизатор стопора направлен к центру
шкафа. Для крепления стопора к ролику используйте винт
(поз.М). На внешнюю дверь (дет.№10) устанавливаются
ролики без стопора.
На нижнюю часть дверей установите уголки. Причем на
внешнюю дверь устанавливаются уголки (поз.З), а на
внутреннюю уголки (поз.И).
3.9. Установите двери. Для этого: наклонив дверь внутрь
шкафа заведите нижние уголки в нижнюю направляющую,
приподняв дверь повесьте ее на верхний ходовой профиль.
Обратите внимание: Внутренняя дверь подвешивается на
внутренний профиль, а нижним уголком заводится во внешнюю
нижнюю направляющую. Внешняя дверь подвешивается на
внешний профиль, а нижним уголком заводится во внутреннюю
нижнюю направляющую.
3.7. Выровняйте шкаф так, чтобы между боковыми
стенками и дном был прямой угол. Установите задние стенки.
Для этого: Закрепите гвоздями (поз.Н) Деталь №12 к боковине,
дну и крышке. Затем присоедените вторую деталь №12, через
стыковочный профиль (поз.Х), и закрепите ее к боковине,
дну и крышке. И к полке (дет.№5) на расстоянии 576 мм от
верхней плоскости крышки (дет.№3).
Изделие готово к эксплуатации.
3
2
Б
Ц
180
3.2. На боковинах (дет.№1 и №2)
и цоколях (дет.№6) закрепите
наконечники (поз.Р).
Н
Р
Л
И
З
1
2
3
Внутренняя
дверь
Внешняя
дверь
Т
Ж
Д
А
Х
В
В
Л
С
В
180
Ц
Б
Л
М
Ф
Н
576мм
К
Е
А
Х
Г
О
П
180
