3. Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

обязательно ознакомьтесь с указаниями по сборке.

За повреждения изделия, произошедшие во время сборки, фирма ответственности не несет.

Для сборки изделия необходимы: крестовая отвертка, молоток и прилагаемый в комплекте

ключ для винтовой стяжки. Из деталей комплекта можно собрать шкаф как правой, так и левой

конфигурации. Ниже описан процесс сборки левой конфигурации шкафа.

Правая конфигурация собирается аналогично.

3.3. При помощи шкантов (поз.Г).

3.4. В дно (дет.№ 4) вкрутите штоки эксцентриков

(позВ). Установите перегородку так, чтобы штоки

эксцентриков вошли в торцевые отверстия перегородки.

Установите эксцентрики (поз.Б), в отверстия в нижней

части перегородки (дет.№8) стрелкой вниз. Затяните

эксцентрики повернув их на 180 градусов по

часовой стрелке.

№1 и №8, установите полкодержатели (поз.Т).

.

3.10. Установите планку (дет.№9),

закрепив ее винтовой стяжкой (поз.А).

Установите ручки (поз.Ц).

Установите вкладные полки (дет.№7).

На внешние торцы боковых дверей

3.6. В крышку (дет.№3) вкрутите два штока

эксцентрика (поз.В). Затем установите крышку на

каркас шкафа, закрепив ее винтовыми стяжками

с боками (дет. №1 и №2) и установив эксцентрики

(поз.Б) в перегородку (дет.№8) поверните их на

180 градусов по часовой стрелке. На деталях №2 и

№8, под полкой (дет.№5), шурупами закрепите

находящийся ближе к боковине шкафа, а амортизатор стопора

направлен к центру шкафа. Для крепления стопора к ролику

используйте винт (поз.П). На центральную дверь (дет.№10)

устанавливаются ролики без стопоров.

На нижнюю часть дверей установите уголки. Причем на

внешнюю дверь устанавливаются уголки (поз.К), а на

внутреннюю уголки (поз.Л).

3.9. Установите двери. Для этого: наклонив дверь внутрь

шкафа заведите нижние уголки в нижнюю направляющую,

приподняв дверь повесьте ее на верхний ходовой профиль.

3.7. Выровняйте шкаф так, чтобы между боковыми стенками

и дном был прямой угол. Установите задние стенки. Для этого:

Закрепите гвоздями (поз.Р), деталь №13 к боковине, дну, крышке

и полке (дет.№5) на расстоянии 576мм от верхней плоскости крышки

(дет.№3). Затем присоедените деталь №12, через стыковочный

профиль (поз.Ш), и закрепите ее к перегородке, дну, крышке и полке.

Э

180

Ф

Ш

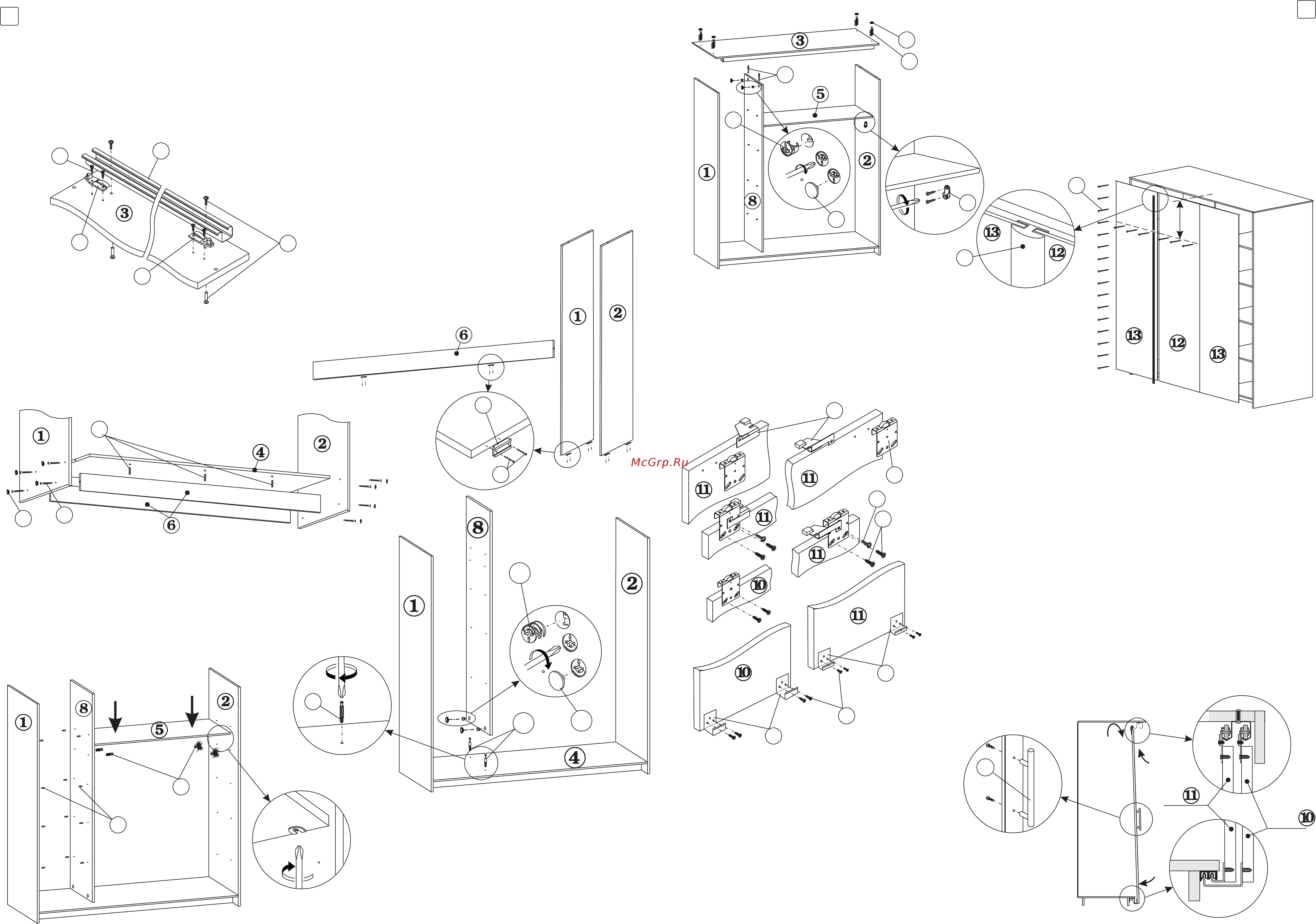

3.2. На боковинах (дет.№1 и №2)
