Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки
обязательно ознакомьтесь с указаниями по сборке. За повреждения изделия, произошедшие
во время сборки, фирма ответственности не несет.
Для сборки изделия необходимы: молоток, крестовая отвертка и прилагаемый в комплекте
ключ для винтовой стяжки
Из данного комплекта деталей Вы можете собрать стол как правой, так и левой
конфигурации, для этого сделана дополнительная присадка на столешнице и боковинах
тумбы. Ниже описан процесс сборки для стола СПм-03.1 пр. Стол СПм-03.1 лев. собирается
аналогично.
.
1. УКАЗАНИЯ ПО СБОРКЕ СТОЛА СПм-03.1
А
А
А
Д
Б
Б
Б
Б
В
В
В
Г
Е
Ж
З
1.7. Соберите ящик тумбы. Для этого:
- Соедините винтовой стяжкой переднюю
и заднюю стенки ящика (дет.№10,11) с
боковыми стенками (дет.№9);
- Вставьте дно ящика (дет.№12) в пазы,
профрезерованные в боковых стенках и
прикрепите гвоздями к передней и
задней стенкам ящика;
- Вставьте шурупы 4х40 в отверстия в
передней стенке
ящика с тыльной стороны, оденьте
лицевую накладку (дет.№8) на шурупы
и наживите ручку, отрегулируйте положение
лицевой накладки и затяните шурупы;
- Закрепите на боковинах ящика (дет.№ 9) ответные части
роликовых направляющих с помощью шурупов 3,5х16.
1.8. Вставьте ящики в тумбу: наклоните ящик и поставьте его
таким образом, чтобы ролики на направляющих ящика стали
на направляющие на боковинах тумбы; опустите ящик;
задвиньте его в тумбу.
1.9. Закройте входящими в комплект заглушками винтовую стяжку и
эксцентрики, установите полку (дет.№7) на полкодержатели.
2
1
3

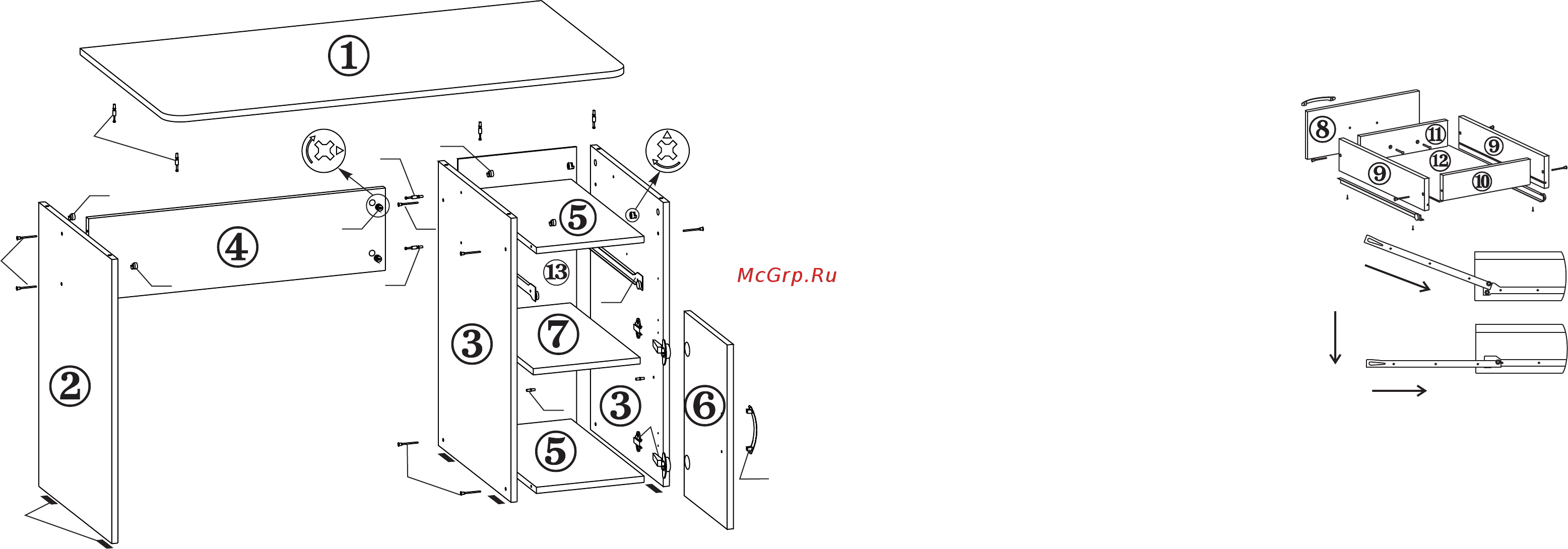

1.1. Закрепите шурупами 3,5х16 роликовые направляющие на стенках тумбы
(дет.№№3), вставьте полкодержатели. Шурупами 4х16 закрепите ответные
части 4-х шарнирных петель на одну из боковин тумбы.
1.2. Закрепите гвоздями на нижних торцах дет.№№ 2,3 наконечники. В
отверстия на боковинах и царгевставьте эксцентрики.
1.3. Соедините винтовой стяжкой полки тумбы (дет.№№5) с боковыми
стенками (дет.№№3). Заверните штоки эксцентриков в отверстия на
внутренней стороне боковины тумбы. Прикрепите заднюю стенку
(дет.№13) гвоздями к полкам (дет.№№5) и боковинам (дет.№№3)
1.4. Царгу (дет. № 4) оденьте отверстиями в торцах на штоки эксцентриков
на тумбе и поверните эксцентрики на 180 градусов по часовой стрелке.
Винтовой стяжкой соедините царгу с дет.№2.
1.5. В отверстия с нижней стороны столешницы (дет.№1) заверните штоки
эксцентриков . Опустите столешницу таким образом,чтобы штоки
эксцентриков вошли в отверстия на торцах боковин и поверните
эксцентрики на боковинах на 180 градусов по часовой стрелке.
1.6. Прикрепите к двери (дет.№6) шурупами 4х16 (поз.Л) четырехшарнирные
петли, винтами М4х20 (поз.И) ручку (поз.Ж) и навесьте двери, закрепив
петли на ответные части крепежными винтами. Отрегулируйте
положение дверей регулировочными винтами.
Изделие готово к эксплуатации.
