Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

обязательно ознакомьтесь с указаниями по сборке. За повреждения изделия, произошедшие

во время сборки, фирма ответственности не несет.

Для сборки изделия необходимы: молоток, крестовая отвертка и прилагаемый в комплекте

ключ для винтовой стяжки

Из данного комплекта деталей Вы можете собрать стол как правой, так и левой

конфигурации, для этого сделана дополнительная присадка на столешнице и боковинах

тумбы. Ниже описан процесс сборки для стола СПм-07 пр. Стол СПм-07 лев. собирается

аналогично с учетом конфигурации.

3. УКАЗАНИЯ ПО СБОРКЕ СТОЛА СПм-07.

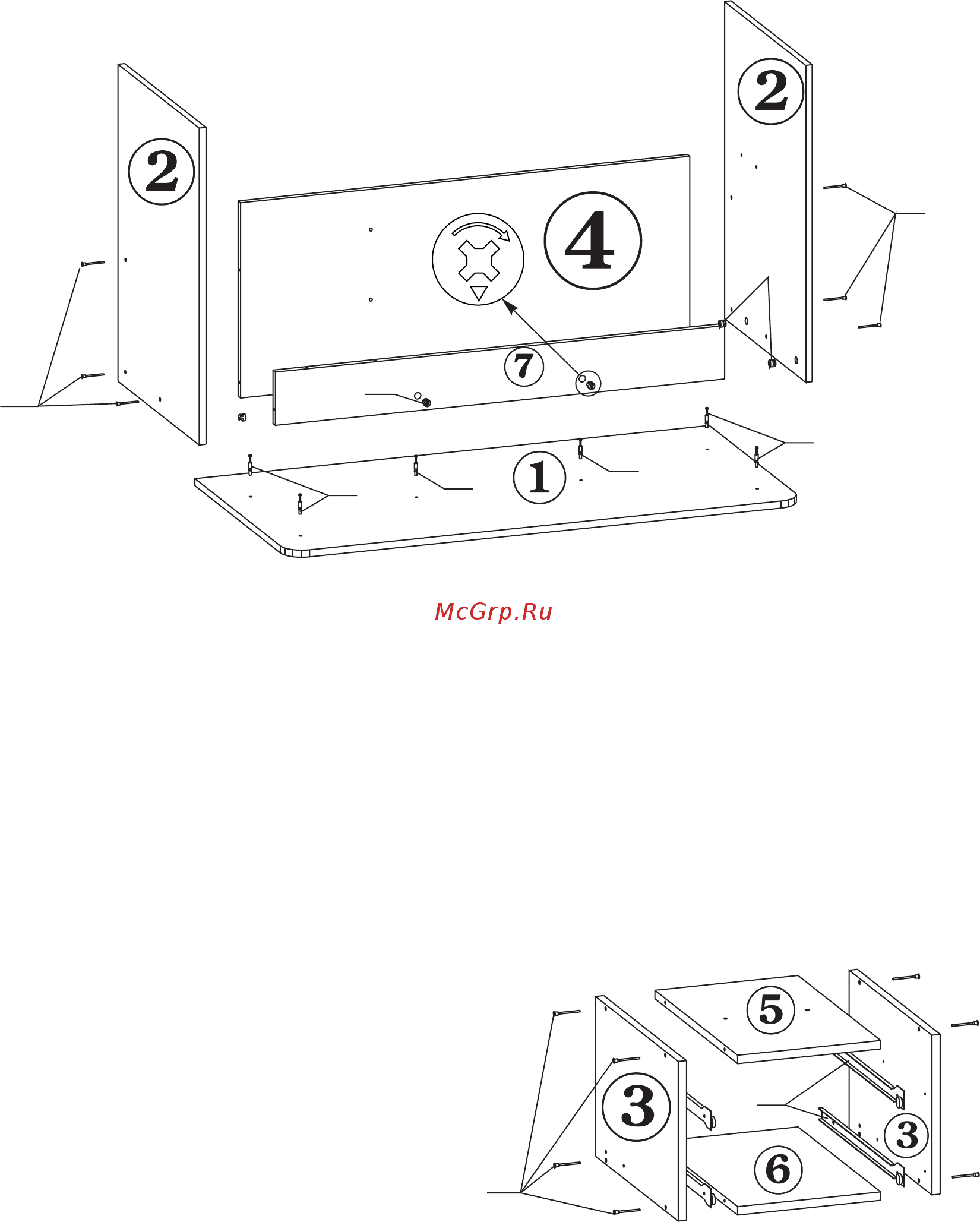

1.2.Закрепите шурупами 3,5х16 роликовые

направляющие (поз.Д) на стенках тумбы

(дет.№№3). Соедините верхнюю и нижнюю

полки тумбы (дет.№№5,6) с боковыми

стенками тумбы (дет.№№3) с помощью

винтовой стяжки (поз.А).

1.1.В отверстия в боковых стенках стола (дет.№№2), царге (дет.№7) вставьте эксцентрики

(поз.Б). Стрелка на эксцентрике должна быть направлена к торцу детали. В отверстия с

нижней стороны столешницы (дет.№1) закрутите штоки эксцентриков (поз.В). Соедините

царгу (дет.№7) со столешницей (дет.№1) так, чтобы штоки эксцентриков, закрепленные

на столешнице вошли в отверстия в торце царги. Поверните эксцентрики в царге на

180 гпрадусов по часовой стрелке. Соедините одну из боковых стенок (дет.№2) со

столешницей (дет.№1) так, чтобы штоки эксцентриков, закрепленные на столешнице

вошли в отверстия в торце боковой стенке. Поверните эксцентрики в боковой стенке на

180 гпрадусов по часовой стрелке. С помощью винтовой стяжки (поз.А) присоедините к

боковой стенке заднюю стенку (дет.№4) и царгу (дет.№7). Аналогичным образом

соедините вторую боковую стенку со столешницей , царгой и задней стенкой.

На нижних торцах боковин закрепите с помощью гвоздей наконечники.
