3. УКАЗАНИЯ ПО СБОРКЕ СТЕЛЛАЖА СТ-5.

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной сборки

строго следуйте указаниям настоящей инструкции.

Предприятие-изготовитель не несет ответственность за повреждения изделия, произошедшие

во время сборки.

Для сборки изделия необходим следующий инструмент: крестовая отвертка,

ключ-шестигранник 4мм (входит в комплект изделия).

Для крепления стеллажа к стене, потребуется ударная дрель и сверло с победитовой напайкой

диаметром 6мм.

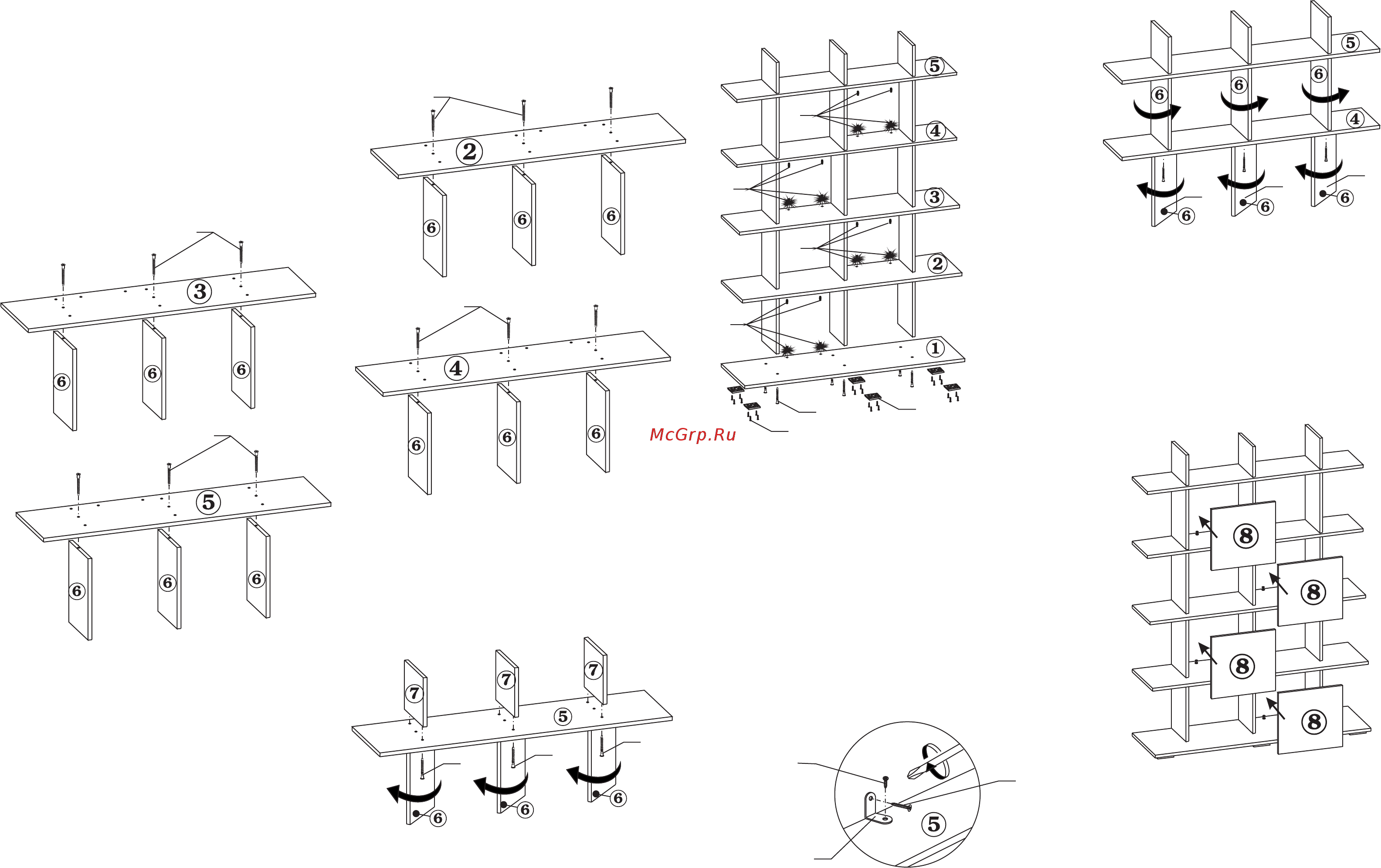

3.1. К полкам (дет.№№2,3,4,5) присоедините

к каждой по три перегородки (дет.№6),

зафиксировав их винтовой стяжкой

(поз.А) через центральное отверстие в полке.

3.2. Поверните перегородки (дет.№6)

на 45 градусов, чтобы обеспечить доступ

к крепежным отверстиям для установки

остальных перегородок (дет.№ 6 и 7).

Закрепите детали винтовой стяжкой (поз.А).

3.3. Последовательно соедините все элементы аналогичным образом. Начиная с

полки №5 (с перегородками), затем полка №4 (с перегородками), затем полка №3

(с перегородками), затем полка №2 (с перегородками).

3.4. Присоедините основание (дет.№1) к полученой

конструкции при помощи винтовой стяжки (поз.А).

Снизу на основании (дет.№1) при помощи шурупов

(поз.Д) закрепите опоры (поз.В).

3.5. В проемы для установки задних стенок (дет.№8)

вкрутите дюбели ввинчиваемые (поз.Б). По 2шт. в

нижнюю и верхнюю полку.

3.5. Установите задние стенки (дет.№8) с

фронтальной части, так чтобы головки дюбелей,

(поз.Б) установленные в полках вошли в

эксцентрики запрессованые в задних стенках.

Зафиксируйте задние стенки, повернув

эксцентрики на 180 градусов по часовой стрелке.

3.6. На верхнюю полку (дет.№5), установите

монтажный уголок (поз.Г) Закрепив его шурупами

(поз.Д). Разметте и просверлите в стене отверстие,

забейте в него пластиковый дюбель (поз.Ж) и

закрепите стеллаж через монтажный уголок,

шурупом 4х40 (поз.Е).

Изделие готово к эксплуатации.
